Izolace TO220 od chladiče

Zpráva

AmarokCZ · #1 Příspěvek od **AmarokCZ** » 10 čer 2012, 00:10

Zdravím, zajímalo by mě jak řešíte odizolování chladiče a pouzdra TO220 (SOT78) v případě, že mezi chladičem a pouzdrem je poněkud větší napětí (>200V) a neexistuje varianta v TO220F (SOT186).
Například u kombinace slídová podložka + ocelový šroub + průchodka (IB6) má průrazné napětí kolem 700V což je málo např. pro některé spínané zdroje. Tlustší podložka nic neřeší, protože výboj nastává mezi šroubem a místem kde končí IB6 průchodka.

radekrd · #2 Příspěvek od **radekrd** » 10 čer 2012, 00:21

Pouzdro se dá v takovém případě upevnit trámkem přes plastovou část bez použití původního uchycení šroubem v křidélku. Občas lze koupit i různé spony. Na místě izolační podložky je vhodné použít keramickou.

Crifodo · #3 Příspěvek od **Crifodo** » 10 čer 2012, 07:10

AmarokCZ píše:Například u kombinace slídová podložka + ocelový šroub + průchodka (IB6) má průrazné napětí kolem 700V

Pro podložku uvádějí izolační pevnost 5 kV a pro tu průchodku 60 kV/mm a sílu stěny má min. 0,4mm, takže 24 kV?
Jinak beryliovou keramiku a přítlačnou sponu. Akorát by nebylo dobré podložku dělit, berylium je svinstvo.

AmarokCZ · #4 Příspěvek od **AmarokCZ** » 10 čer 2012, 08:38

Síla stěny IB6 je 0.2mm, to je sice 12KV, ale rozhodující je pevnost vzduchu, která je mnohem menší (těch ~800V). Obdobné platí pro podložku v místě otvoru pro šroub.

Kde seženu takovou přítlačnou sponu nebo ten "trámek"?
Případně zkoušel někdo třeba tu keramickou podložku a k ní plastový šroub?

#5 Příspěvek od **jezevec** » 10 čer 2012, 08:56

Spínané zdroje opravuji často, ale ještě jsem neměl případ proražené izolace ani kolem šroubu. To se stávalo naposledy při použití slídových podložek, u těch šedých plastových zatím nikdy. A to jsou zdroje někdy v dost drsných podmínkách.
Pokud trváš na té sponě, najdeš ji v téměř každém "novějším" vraku crt TV.
Plastový šroub je nanic, nedotáhneš ho pořádně a teplem se uvolní.

Crifodo · #6 Příspěvek od **Crifodo** » 10 čer 2012, 09:04

AmarokCZ píše:Kde seženu takovou přítlačnou sponu nebo ten "trámek"?
Případně zkoušel někdo třeba tu keramickou podložku a k ní plastový šroub?

No dobře, 800 V ale ty izolační pevnosti se přece řadí sériově, proto má ta podložka širší okraj, aby dráha na vzduchu byla delší.

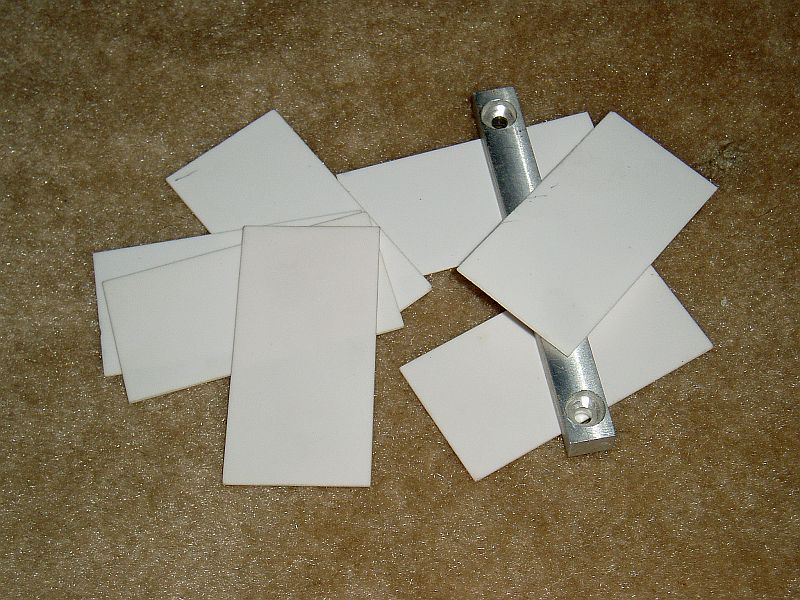

Ke keramickým podložkám nepotřebuješ plastový šroub, protože trámek dovolí místa upevnění tam kde už izolace není potřeba. Nevím už kde jsem je sehnal, snad tady http://www.alupa.cz/standardni-al-profily
Spony se dají vytěžit z vadných napáječů k ntb.

Andrea · #7 Příspěvek od **Andrea** » 10 čer 2012, 09:08

Spony mají třeba v Semicu, v TME...

AmarokCZ · #8 Příspěvek od **AmarokCZ** » 10 čer 2012, 09:40

Izolační pevnosti se řadí sériově?? Mezi šroubkem a pouzdrem je mezera 0.2mm, kde je jednak plastová průchodka, ale na jejím konci je i vzduchová mezera, takže je to paralelně a ta podložka je tam skoro na nic.

Zkusím teda tu keramiku a sponu (na trámek asi nebude místo).

Andrea · #9 Příspěvek od **Andrea** » 10 čer 2012, 09:52

To máš tu průchodku nějakou krátkou, když ti nesahá až k chladiči.

helios · #10 Příspěvek od **helios** » 10 čer 2012, 09:55

jezevec:
Ja zas takú dobrú skúsenosť s tými šedými plastovými podložkami nemám. Viackrát som menil tento typ za sľudu len preto, že sa prerazila na hrane tranzistora. Bolo to na koncových tranzistoroch CB, kde bol trand prišroubovaný na bočný plech stanice, ktorý bol zároveň chladičom. Ale zasa je pravda, že ten železný plech horšie odvádzal teplo a tým sa tranzistor nezriedka prehrieval. U spony a hliníkového chladiča som nemal prieraz nikdy...

AmarokCZ · #11 Příspěvek od **AmarokCZ** » 10 čer 2012, 09:57

Andrea: končí v místě styku pouzdra a izolační podložky. Kde jinde by měla končit (chladič je v případě slídové podložky o 0.05mm dál, což mi moc nepomůže)?

radekrd · #12 Příspěvek od **radekrd** » 10 čer 2012, 13:39

Crifodo píše:Pro podložku uvádějí izolační pevnost 5 kV a pro tu průchodku 60 kV/mm a sílu stěny má min. 0,4mm, takže 24 kV?
Jinak beryliovou keramiku a přítlačnou sponu. Akorát by nebylo dobré podložku dělit, berylium je svinstvo.

Beriliová keramika se požívá jen pro speciální účely (její tepelná vodivost je srovnatelná s hliníkem), časteji se používá korundová, tam není riziko toxicity a podložky se dají běžně koupit. Navíc jsou mnohem tlustší, takže když se použije vhodná průchodka, bude průrazné napětí vyšší.

AmarokCZ · #13 Příspěvek od **AmarokCZ** » 10 čer 2012, 14:37

To poslední mě zaujalo. Má někdo zkušenost s tím, že by se tohle dalo nacpat do otvoru tohoto?

helios · #14 Příspěvek od **helios** » 10 čer 2012, 15:34

Jedine, že by si podložku prevrtal na 3,8mm. Presahuje ti tam 7desatín mm. :wink:

radekrd · #15 Příspěvek od **radekrd** » 10 čer 2012, 15:53

Nebo použít podložku pro TO218, bude sice větší, ale to by nemuselo vadit http://www.ges.cz/cz/aos-218-247-GES06800294.html ta by měla mít díru 4mm (pokud to mají dobře) tam by nebyl problém.
