LCD ECG 22 DHD 112 DVB-T, podsvietenie

Zpráva

martin980 · #1 Příspěvek od **martin980** » 30 čer 2012, 09:52

Zdravím Vás tu, mám doma tento lcd a prestalo fungovať na ňom podsvietenie, trubice som preskúšal s iným invertorom, tie sú OK. Tak problém asi bude v invertore, vie niekto poradiť čo v nich odchádza?

mirosne · #2 Příspěvek od **mirosne** » 30 čer 2012, 10:53

FET-y

martin980 · #3 Příspěvek od **martin980** » 30 čer 2012, 12:31

Tie sú v poriadku, je tam io pre riadenie FAN7314 a mnoho malých tranzistorov okolo, a neviem jak pracuje ten.

adept · #4 Příspěvek od **adept** » 30 čer 2012, 14:56

A co napětí ze zdroje do invertoru , tam to začíná.

martin980 · #5 Příspěvek od **martin980** » 30 čer 2012, 16:45

Tam je 12,5V , to by malo byť správne. Po zapnutí tv je na primáre pár sekúnd 9V, a hneď zmizne,trubice ani nebliknú, tak problém asi bude na sekundárnej strane, vie niekto ešte poradiť?

juca · #6 Příspěvek od **juca** » 30 čer 2012, 20:18

pomeraj ohmicky trafa

martin980 · #7 Příspěvek od **martin980** » 30 čer 2012, 20:50

Tam je len jedno trafo, jedno primárne a dve sekundárne vinutia, tie sekundárne majú 1,4Kohmu. A teraz som ho skúsil pustiť s odpojeným lcd, a trubice na chvíľu zažnú.

martin980 · #8 Příspěvek od **martin980** » 01 črc 2012, 21:10

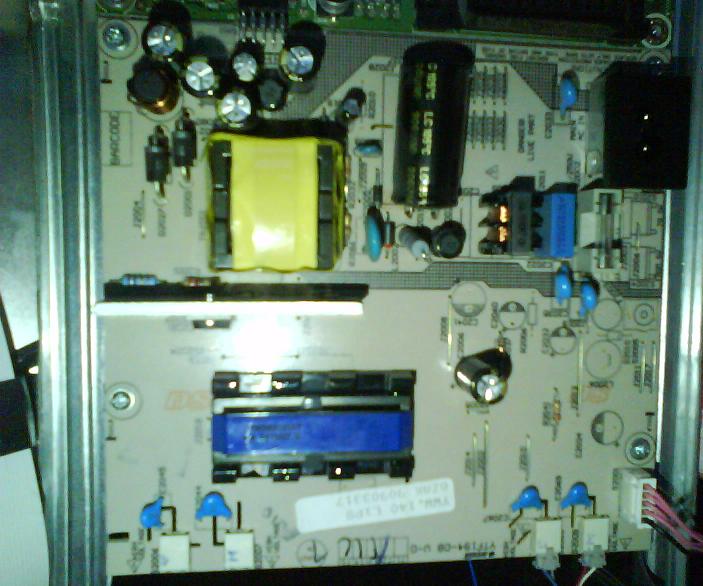

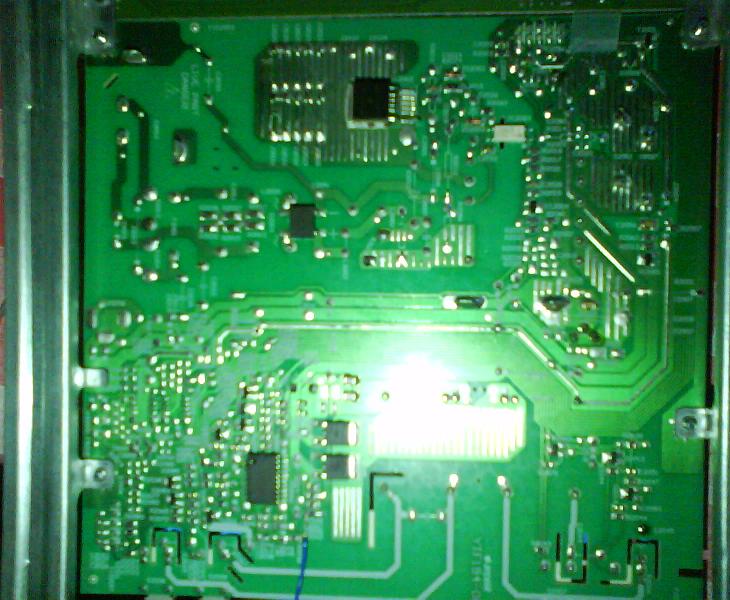

tu sú nejaké fotky,

xxxe · #9 Příspěvek od **xxxe** » 02 črc 2012, 10:33

Pokuď tam je FAN7314 tak už jsem jich několik musel měnit ale v jiných značkách TV.Odhaduju to že ho máš také v kopru.Jsou to asi šunty.Kupuju je v AME,zrovna před týdnem jsem jeden také musel měnit.

Habesan · #10 Příspěvek od **Habesan** » 02 črc 2012, 13:17

Možná mu v tom zapojení nějak ubližují.
Moc obsáhlý teda ten datasheet není: FAN7314.pdf versus FAN7314A.pdf versus sm0vpo.com případně Digital Display Solutions Guide.

Ono by stačilo, kdyby byla špatná některá z těch externích součástek, nebo jen studeňák na odpůrku.
