Invertor Castolin Eutectic Power Max2, nefunkční

Zpráva

rishard123 · #1 Příspěvek od **rishard123** » 04 črc 2012, 09:59

Scháním schéma k této svářečce,řeším problém ze stand-by obvodem.Tento obvod by měl mít separátní napájení,vše je však napájeno až po sepnutí hlavního relé,nevím tedy jak je zde řešeno napajení pro statovací obvody,prosím o radu nebo lepší o schéma...

BOBOBO · #2 Příspěvek od **BOBOBO** » 04 črc 2012, 13:20

No napětí-výkon pro pomocný zdroj by mělo stačit i přes soft-start odpor . Ten je v pořádku ? Bude přímo v cestě hlavního usměrnění . Tento odpor je přemostěn po náběhu a kontrole jinak funkční svářečky .

rishard123 · #3 Příspěvek od **rishard123** » 04 črc 2012, 13:47

Je tu PTC člen EPCOS B754 s naměřenou hodnotou 100R(Ten má mít podle datasheetu 150R +-25%),tento jediný prvek by mohl přivést napětí za spínací kontakt relé,to je pravda,vypadá však,že je v pořádku,děkuji za tip :wink:

BOBOBO · #4 Příspěvek od **BOBOBO** » 04 črc 2012, 14:28

No a dál je třeba hledat usměrněnou síť až na pomocný zdroj a ověřit jeho fci . Může tam být i VIPer20ka .

rishard123 · #5 Příspěvek od **rishard123** » 04 črc 2012, 15:12

Složim to a začnu měřit od začátku,ještě jednou děkuji BOBOBO

#6 Příspěvek od **rezis** » 04 črc 2012, 15:13

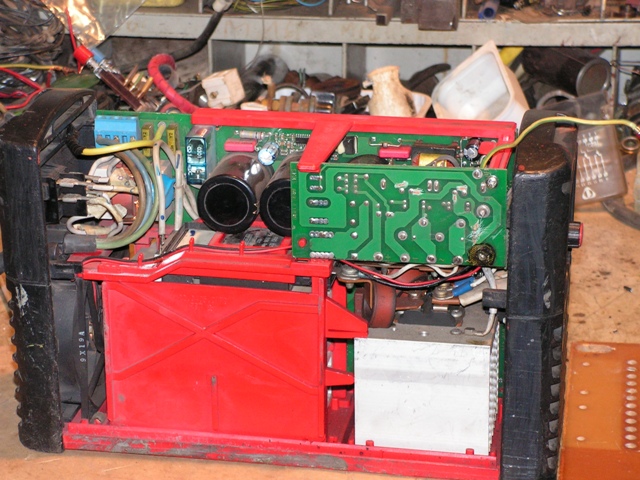

Podle fotky to vypadá jako Fronius TP1400
Fakt tam není jiná možnost? Už si to moc nepamatuji. Je to doba co jsem ho měl rozebrán. Nebo spíše to není STB zdroj ale zdroj který živí elektroniku. STB by tam byl k ničemu. Pro jeho provoz by stačilo napájení přes termistor. Až po nabití kondů by měl zapnout relé a spustit buzení výkonové části. To by mělo jít najít hezky když to rozebereš. Co jsi kde naměřil?

Edit: když budeš měřit tak pozor co naměříš. Je to hezky zalité v takovém nevodivém laku. Takže měření je sem sranda.

rishard123 · #7 Příspěvek od **rishard123** » 04 črc 2012, 16:13

Ano je stejná jak Fronius TP1400,není to stb zdroj,ale napájení přes ten termistor-jak říkáte,právě kvůli tomu laku to znovu složim a začnu znovu měřit,problém bude asi někde kolem obvodu UC3844D v pomocném zdroji,není tu však nic spálenýho a ani B4NB80 není ve zkratu proto bych tipoval ten UC3844,děkuji i za poslední příspěvek díky tomu mám už alespon nejaké info,protože na fronius jsem stahnul manual i s castecným schematem....

zouzel1 · #8 Příspěvek od **zouzel1** » 04 črc 2012, 16:42

Můžeš, prosím Tě, napsat odkaz, kde jsi stáhnul to částečné schéma? Kolega ji má už asi rok rozebranou ve skříni s nějakou záludnou závadou. Díky moc předem... žoužel

rishard123 · #9 Příspěvek od **rishard123** » 04 črc 2012, 16:48

http://elektrotanya.com/fronius_transpo ... nload.html

je to manuál a na konci je blokové schéma.....
Pro opravu určitě nedostačující,ale pro pochopení činnosti to stačí...

#10 Příspěvek od **rezis** » 04 črc 2012, 17:56

zouzel1 píše:... s nějakou záludnou závadou...

Co mu dělá? Ta potvora umí poznat i jeden načatý trazistor a nespustí výkonovou část.

#11 Příspěvek od **rezis** » 04 črc 2012, 18:00

UC384x a kond okolo 47uF tam okolo není? Stáhni si datasheet toho Uc a porovnávej. Zdroje s ním jsou velmi jednoduché a dají se dobře měřit.

zouzel1 · #12 Příspěvek od **zouzel1** » 04 črc 2012, 19:29

Díky za manuál, co s tím má si už nevzpomínám, šlo to mimo mmě a už je to rok, až toto vlákno mi to připomnělo. Ale mám pocit, že taky něco s pomocným zdrojem... žoužel

rishard123 · #13 Příspěvek od **rishard123** » 04 črc 2012, 21:15

okolo UC je jen 100uf,kondíky změřim až v práci,doma na tom nemam vercajk,datasheety mám,takže hurá do toho.....
