Sháním schéma trouby Zanussi ZOU 662 QW

Zpráva

kbulda · #1 Příspěvek od **kbulda** » 06 srp 2012, 20:46

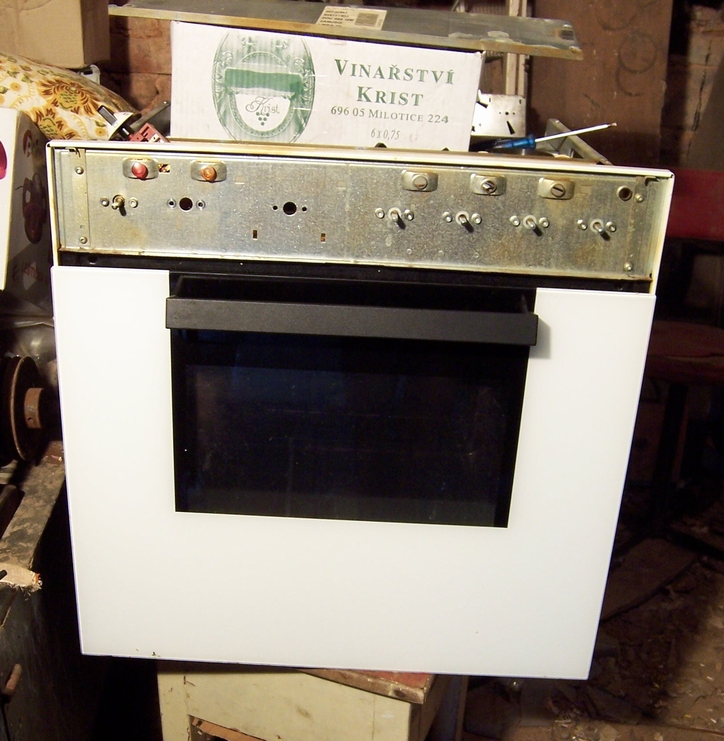

Po zásahu „ kutila domácího“ se ke mně dostala trouba Zanusi,
typ ZOU 662 QW.
Tato trouba je v sadě se sklokeramickou deskou Zanussi
typ 55 AAD 65 ZO.

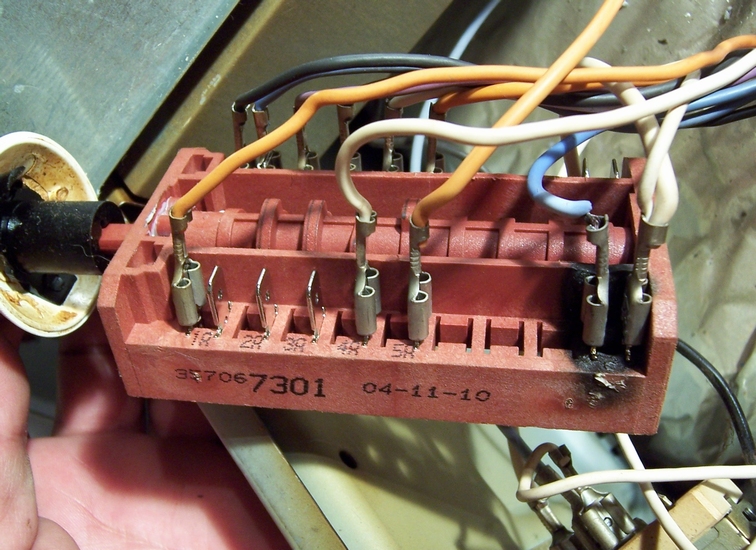

Varná deska je v pořádku. V troubě vyhořel přepínač funkcí, kutil ho vymněnil za nový přepínač , ale vyhořelé konektory ponechal původní. Nový přepínač vyhořel do dvou měsíců. Při následné opravě zřejmě zapojil konektory jak mu padly do ruky. Pak jsem se k tomu teprve dostal já.
Prosím zda nemáte někdo manuál, nebo schema zapojení, abych nemusel pracně lézt drát po drátu. Více na foto.

ohryzek36 · #2 Příspěvek od **ohryzek36** » 07 srp 2012, 07:01

Snad to bude stačit, přepínač by měla být "7", 55 a 57 asi topné tělesa trouby, 29 přívodní svorkovnic, 71 a 72 termostaty, 20 žárovka a 32 motor. zbytek (44,45 a 9) jsou plotýnky s ovládáním.

Označení barev drátů už snad nějak dešifruješ - asi to bude vycházet z italštiny...

kbulda · #3 Příspěvek od **kbulda** » 07 srp 2012, 08:04

Děkuji, kouknu na to.

kbulda · #4 Příspěvek od **kbulda** » 11 srp 2012, 21:29

ohryzek36
Schema pomohlo, už to chodí, ještě jednou dík.
