Blinkry s PIC12F675

Zpráva

juricaj · #1 Příspěvek od **juricaj** » 02 zář 2012, 13:33

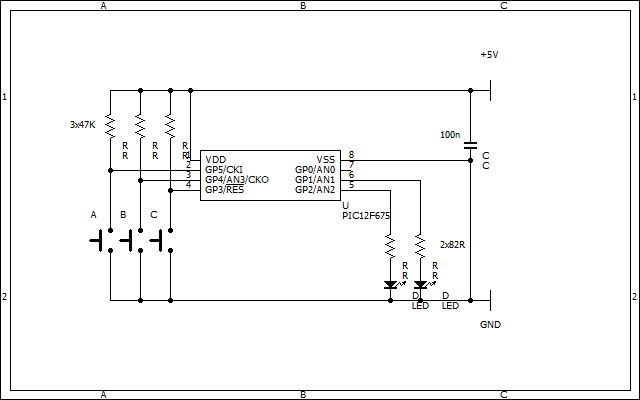

S mikroprocesory nemám žádné zkušenosti,proto bych rád poprosil zúčastněné o radu.Potřebuji sestavit blikač se dvěma led ovládané třemi tlačítky.Tlač.A zap/vyp blikání LED1,tlač.B LED2,tlač.C zap/vyp současné blikání LED1a2(ve stejné fázi).Přikládám obrázek jak bych si to asi představoval,nevím jestli uvedený PIC je vhodný a jestli by mohl být zapojen dle schematu.Děkuji za odpověď.

Banda · #2 Příspěvek od **Banda** » 02 zář 2012, 16:46

Mohlo, jen bych dal místo hodnoty 47K -> 10K a místo 82 -> 330.
Pokud potřebuješ spínat vyšší proudy, tak použít tranzistor.

juricaj · #3 Příspěvek od **juricaj** » 02 zář 2012, 21:26

Děkuji za odpověď.Oslovil jem býv.spolupracovníka o vytvoření programu.Pokud to neklapne,pak bych za úplatu sháněl někoho zde.

frantajetel11

Proč jdeš na komára kanónem... Na to by stačila jedna samoblikací LEDka, tlačítka, pár tranzistorů (na malý proudy i bez tranzistorů), diod a nějaký smetí okolo...

juricaj · #5 Příspěvek od **juricaj** » 03 zář 2012, 18:50

S tím kanónem na komára je to jinak.Oprava invalid.vozíku MEYRA,aukčního,nefunkčního.
-baterie 0 Volt,po ext.nabití odběr vozíku v STB větší než 1A,vadná Lm 317a7805.
Výměna dvou uvedených souč.,po zap. do ON odběr nějaké mA.Zapnutí světel-O.K,zap.levý blinkr-O.K,zap.pravý blinkr-trvale svítí-v tomto stavu nešel ani vypnout .Rozpojil jsem baterie.Po přip. bat. STB opět O.K,po zapnutí do ON, ihned
svítil trvale pr.blinkr,zkusil jsem ho vypnout -bez reakce,taktéž bez reakce tačítka prého blinkru a výstrahy.
Vadné BTS432E2 byly celkem v pohodě,ale i po jejich výměně jso blinkry nefunkčví,protože je nebudí výstup z ST6225C.Procesor hlásí kolegovi při pokusu
o přečtení něco o nesynchronnosti.Tento procesor je ale pro ovládání motorů vozíku plně funkční a po přepojení vodíčů to ovládá motory jak má.
Tak mi tam zbývají ty blinkry.
Pro toto schema ,které jsem si částečně odvodil mám tyto důvody:
min.součástek,stab.nap.5V,použití současné klávesnice,použití vývodů jako z proc.ST(jeho piny odpojím)

juricaj · #6 Příspěvek od **juricaj** » 04 zář 2012, 19:44

Takže prog.pro PIC nemám,všechny co jsem oslovil mají radši ATMEL.Našel by se někdo na vytvoření programu?

Banda · #7 Příspěvek od **Banda** » 04 zář 2012, 20:30

Máš to ale štěstí

Pošli mi SZ s kontaktem na SKYPE, já se ti ozvu a můžem pokecat.

juricaj · #8 Příspěvek od **juricaj** » 04 zář 2012, 21:34

Máš SZ

Simil · #9 Příspěvek od **Simil** » 06 zář 2012, 20:17

Nazdar chalani,už ste tie blinkre poriešili?Tiež by som mal záujem si to spraviť.Ak by ste sem hodili hex aj opravenú schému zapojenia,bol by som vďačný.Ja som pôvodne chcel spraviť toto,ale je to zbytočne zložité oproti tejto Vašej mini schéme.Tu je odkaz. http://jirky.webz.cz/index.php?page=blinkry_na_kolo

Banda · #10 Příspěvek od **Banda** » 06 zář 2012, 23:35

Pracuje se na tom. Jinak to co jsi našel, má holt více LEDek, proto je to tak obsáhlé.

Simil · #11 Příspěvek od **Simil** » 07 zář 2012, 09:27

Ďakujem za odpoveď.Ak by si bol tak dobrý,a po ukončení mi to poprípade poslal, alebo hodil sem na fórum,bol by som Ti vďačný.Zatiaľ sa majte.

Simil · #12 Příspěvek od **Simil** » 01 říj 2012, 21:31

Chlapi,máte to už odladené,alebo ešte na tom pracujete?.

Jirka · #13 Příspěvek od **Jirka** » 01 říj 2012, 21:42

nestačilo by ti upravit tohle?
http://belza.cz/toys/blinks.htm

Simil · #14 Příspěvek od **Simil** » 01 říj 2012, 21:58

Stačilo,ale zaujal ma ten návrh s pic obvodom.Nakoľko mám aj programátor aj Picko,chcel som si to spraviť.

Banda · #15 Příspěvek od **Banda** » 01 říj 2012, 22:44

>Simil: Promiň já zapomněl, mám hotovo, ale program patří juricaj, když tak mu napiš SZ a domluv se s ním.
Ještě pracuji na jedné verzi, ale ta zadarmo taky nebude.
