Monitor Samsung 2243BW, schéma

Zpráva

kadlos · #1 Příspěvek od **kadlos** » 13 zář 2012, 20:13

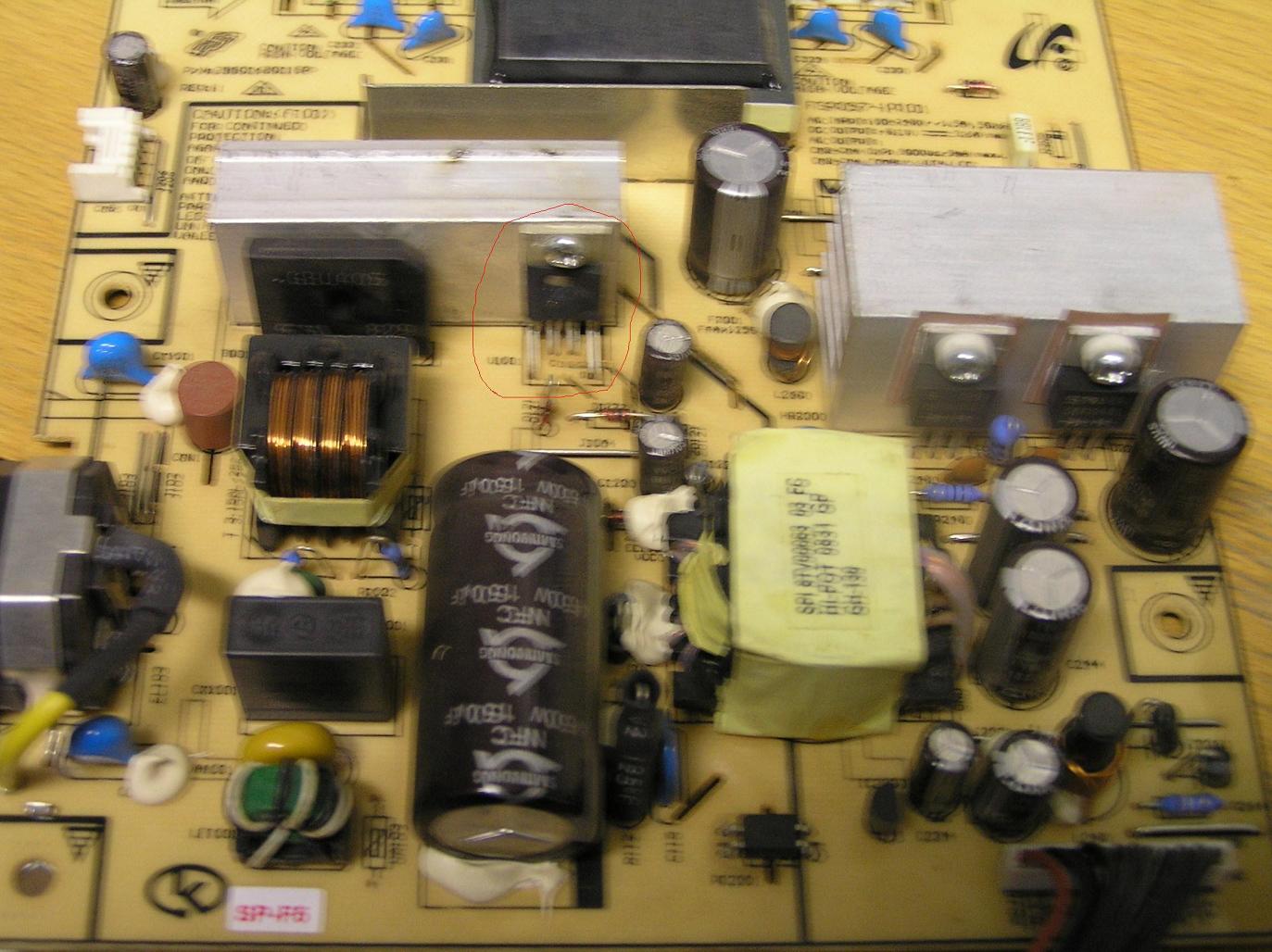

žádost o radu nebo schéma io 101 viz. obrázek

KUBO · #2 Příspěvek od **KUBO** » 13 zář 2012, 20:17

http://elektrotanya.com/samsung_2043bw- ... nload.html

qwerz · #3 Příspěvek od **qwerz** » 29 zář 2013, 14:40

Ahoj, mam ten samy monitor, nechtel jsem zakladat nove tema tak pisu sem. Problem je ten ze monitor po strceni do zasuvky normalne funguje, sviti napis abych pripojil kabel. Po pripojeni zhasne, blikne a je cerny. Na displeji jde videt ikony takze monitor jede ale nesviti. Po odpojeni kabelu se nic nedeje, az po vytazeni ze zasuvky a zapojeni zase jede nez jej strcim do pocitace..

Peterseal · #4 Příspěvek od **Peterseal** » 01 říj 2013, 20:54

Vv tychto Samsungoch som dost menil kondiky v napajani invertora.
Skus najprv to

Behemot · #5 Příspěvek od **Behemot** » 01 lis 2013, 16:09

Obvyklý problém tady u těch jsou vadné kondenzátory, mám k dispozici nejlepší existující náhrady kdyby byl zájem.

Případně ještě nezřídka dojde k částečnému zkratu na jednom ze sekundárních vinutí transformátoru v invertoru, jaký na nich naměříš odpor?

luccas · #6 Příspěvek od **luccas** » 17 kvě 2014, 12:55

Ahoj, dořešil někdo ten problém s tím monitorem, že podsvícení naběhne. A může svítit třeba celý den. Ale jakmile připojím signál (VGA, DVI) tak okamžitě zhasne, problikne a konec. Data do panelu jdu protože obraz tam je, ovšem bez podsvícení.

Kondíky jsem vyměnil. Moc jich tam není. (kromě těch malých 100uF) ty nemám momentálně po ruce. A stále stejný problém.

Díky za nakopnutí. Luk

luccas · #7 Příspěvek od **luccas** » 17 kvě 2014, 15:22

Malé zjištění. Když nemám připojený vstup DVI a podsvícení svítí. Tak na trafu sekundár jsem alespoň přibližně zmeřil napětí. (+18V má 21V) (+5V má 9V)

Když připojim DVI, tak napětí spadne na +18V větvi na 6V a u +5V to spadne na 3V. Jde násobně více slyšet pískání zdroje.

#8 Příspěvek od **rnbw** » 17 kvě 2014, 17:33

Ked mas na 5V vetve 9V, tak je vadny zdroj! A mas dobre stastie, ze ti este procesor neodpalil.

luccas · #9 Příspěvek od **luccas** » 17 kvě 2014, 18:44

Omlouvám se, to napětí jsem měřil před usměrněním na trafu. A jelikož je VF, tak mi to měřák špatně interpretoval.

Napájení na invertor je cca 20V (svítí-li je tam 17.5V, když nesvítí je tam těch cca 20V), 5V a 3,3V je stabilní.

Peterseal · #10 Příspěvek od **Peterseal** » 17 kvě 2014, 19:43

luccas píše:Ahoj, dořešil někdo ten problém s tím monitorem, že podsvícení naběhne. A může svítit třeba celý den. Ale jakmile připojím signál (VGA, DVI) tak okamžitě zhasne, problikne a konec. Data do panelu jdu protože obraz tam je, ovšem bez podsvícení.

Kondíky jsem vyměnil. Moc jich tam není. (kromě těch malých 100uF) ty nemám momentálně po ruce. A stále stejný problém.

Díky za nakopnutí. Luk

Ako moze svieti cely den, ked nie pripojeny na PC?
A nejde rovnako DVI a VGA?

luccas · #11 Příspěvek od **luccas** » 17 kvě 2014, 21:09

Protože mám odpojený DVI kabel, tak svítí a pše, že hledá signál

..

Nicméně jsem pokročil. Hledal jsem a na IO inventoru je enable pin. Na něj jde ze dvou drátů z řídící desky signál jestli má svítit nebo ne. No a vysledoval jsem, že signál na pinu BL_ADJ_ANALOG je nějaký

špatný. Tak jsem odpojil tranzistor na hlavní desce, který zkratuje ten pin na zem a monitor už běží.

Tak nevím, jestli je chyba na procesoru, nebo v tranzistoru (KTC-3875S-Y), nedaří se mi najít datasheet abych zjistil co to je zač a použil nějakou náhradu.

vladimir · #12 Příspěvek od **vladimir** » 26 črc 2014, 11:26

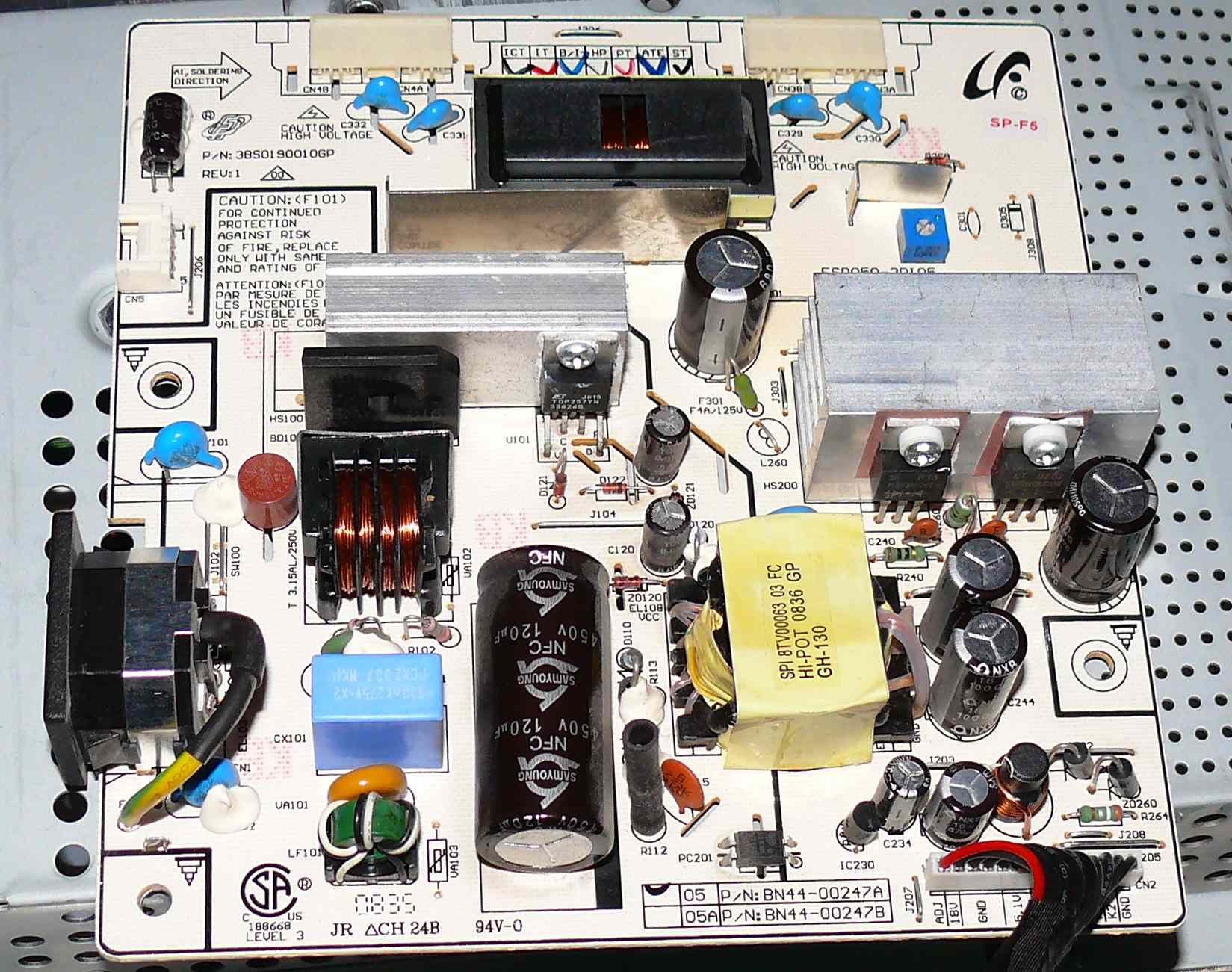

Ahoj mám 2343NW, kterej mi zvadnul (píská při nabíhání), podle fotky je asi zdroj stejnej, nebo potřebuju jiný schéma ?
