ROADSTAR CD-353MP/FM, jak číst schéma přípojných pinů?

[Alllan]

Dobrý den,
prosím Vás o radu. Nemám originální kabely k rádiu roadstar. Je tam 16 pinout , mám schema, ale nevím jak ho číst.. myslím tím, jak čísla přiřadit..
Je to tam nakreslené tak jak ve skutečnosti když se zezadu dívám na output konektor?
Nebo jdou čísla za sebou nejdříve horní řada, poté dolní zleva doprava?
nebo na přeskáčku?
Přikládám obrázek a velmi děkuji za jakékoliv rady.


Název vlákna byl upraven. Killroy

[ZdenekHQ]

Vezmi si šlusmetr a najdi ten uzemněnej pin 4, popř. zkontroluj "nezapojenost" pinu 3. Pak už to bude jasný.

[Alllan]

No .. ten odpovídá 4mu pinu v dolní řadě.. což mě teda zarazilo..

[ZdenekHQ]

Ta orientace může být různá, na schematu je to často pohled spíš z pozice DPS než z venku.

[ZdenekHQ]

Ale ty výstupy repráků budou mít zřejmě ochranný diody měřitelný proti GND (anoda na GND), takže se dá orientovat i podle toho.

[KUBO]

A prezradíš nám aj presný model tohto rádia

[Alllan]

ROADSTAR CD-353MP/FM
do repráků to jde z koncáku to je vidět.. jen prostě nevím jak zapojit zdroj.. zem je prostě čtvrtej kolík ve spodní řadě (při pohledu zvenku (vršek nahoře)) a k tomu mě nenapadá žádná synchronizace s tim obrázkem..
já jsem si spíš myslel že prostě budete rovnou vědět.. že je nějaký regulovaný systém jak to číst.. přinejhoršim prostě pořádně projdu schema a podle součástek to zkusim určit

[ZdenekHQ]

Symbol na schematu bohužel nemá s mechanickým uspořádáním vývodů nic společnýho.

[mikosa]

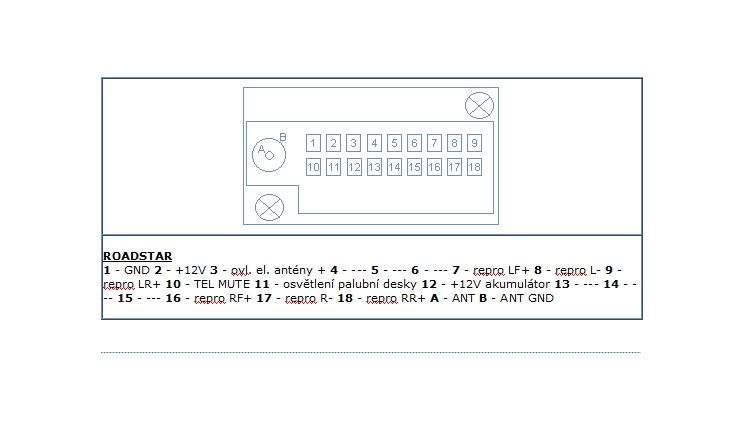

Není to něco takového?

[Alllan]

ne.. to je 18pinout.. uz to mam hotovy podle schematu a diod.. takze to jede dolni radek zleva doprava a druhej podle me opacne + ze mam pocit ze je tam chybny znaceni v tom schematu.. protoze jinak to nedava smysl .. ale tak snad je hotovo.. repra vypadaj ze by mohly bejt.. to vyzkousim az na aute..
