Rychlost čtyřmístného displeje v multiplexu

Zpráva

scorpions-cz · #1 Příspěvek od **scorpions-cz** » 24 říj 2012, 16:11

Zdravím chtěl bych se zeptat jakou optimální rychlost přepínání jednotlivých číslic zvolit u čtyřmístného LED sedmisegmentu .

SDZ · #2 Příspěvek od **SDZ** » 24 říj 2012, 16:54

Optimální nevím.Mám tu jedno zařízení u kterýho je 100Hz -přepínání segmentů není okem poznat.

Habesan · #3 Příspěvek od **Habesan** » 24 říj 2012, 17:11

Nešel bych pod 100kHz.

p32 · #4 Příspěvek od **p32** » 24 říj 2012, 17:33

Habesan píše:Nešel bych pod 100kHz.

Já bych klidně šel i na 100 Hz. :wink:

nekmil · #5 Příspěvek od **nekmil** » 24 říj 2012, 18:00

to: Habesan

a stíhal by ten procesor dělat taky něco jiného než obsluhovat ten displej ?

GeorgeB · #6 Příspěvek od **GeorgeB** » 24 říj 2012, 18:15

Dávám cca 200Hz. Přetečení 8bitového čítače/časovače.
Pokud chci nastavit jas displeje, tak do COMPARE registru vložím hodnotu jasu (0÷255) a v obsluze přerušení při shodě čítače a compare registru zhasnu displej.

frpr666 · #7 Příspěvek od **frpr666** » 24 říj 2012, 18:25

V klidu i 50Hz. Normálně TV mívá refresh rate 50Hz.

#8 Příspěvek od **jezevec** » 24 říj 2012, 18:31

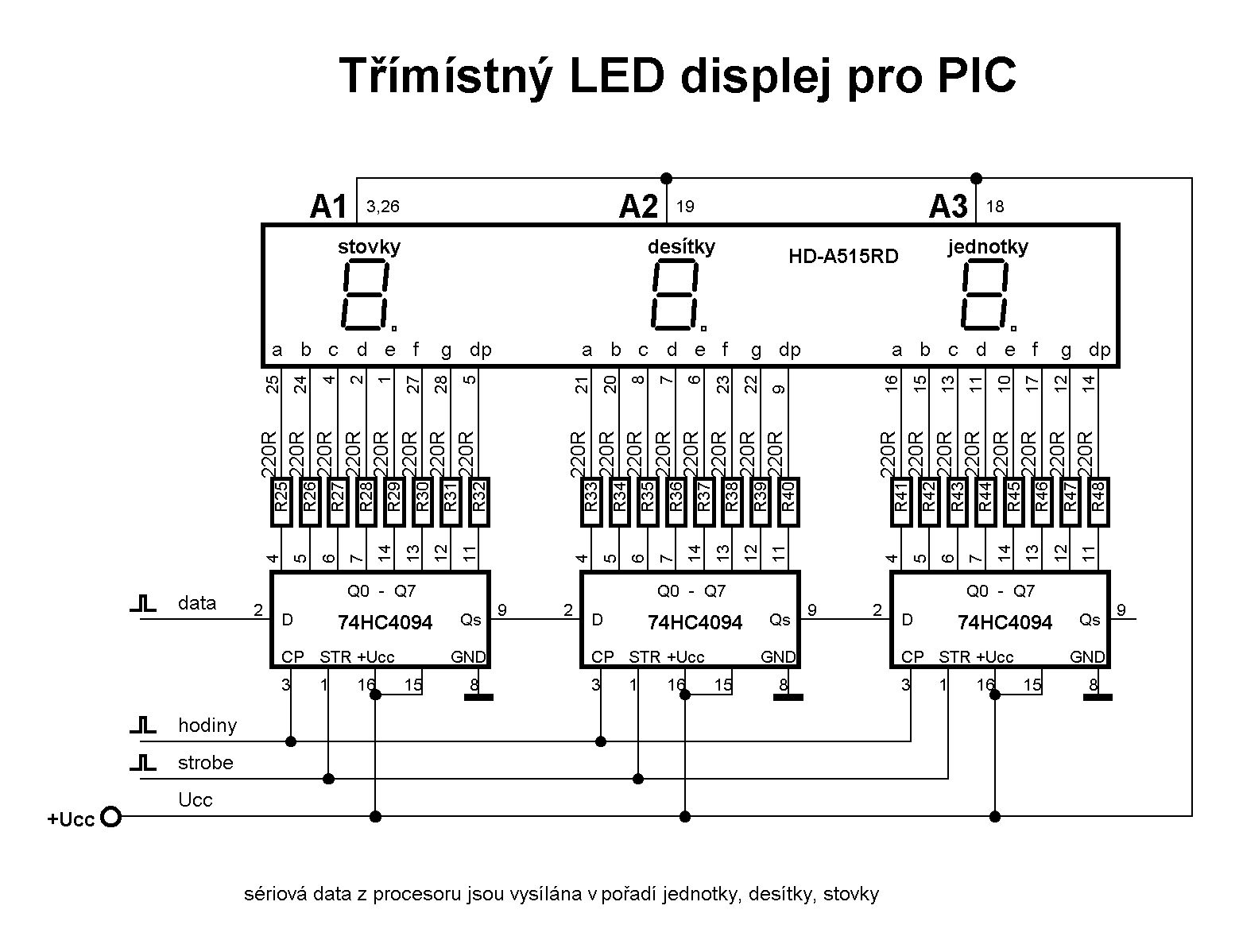

Místo multiplexu používám střadače 4094. Nemusím se starat o multiplex, procesoru to zabere jen tři piny a počet míst není omezen.
V praxi tam ani ty omezovací odpory nemusí být, stačí snížit napětí na anodách vřazením dvou diod.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 24 říj 2012, 18:41

Těch 100Hz je dobrá hodnota, ale chce ji násobit počtem míst. Takže se nastaví přerušení 400Hz pro 4 místa a v přerušení se vždycky jen pošlou patřičný data, což je hotový téměř hned.

#10 Příspěvek od **tomasjedno** » 24 říj 2012, 18:46

frpr666 píše:V klidu i 50Hz. Normálně TV mívá refresh rate 50Hz.

Jo, ale to proto, že luminofor na obrazovce má nějaký dosvit, tak to mrkání není tak vidět. Už jsi někdy viděl, jak mrká žárovka na jednocestně usměrněných 230V/50Hz?

feliz_navidad

Záleží někdy taky na typu a velikosti segmentu. U čtyřmístného displeje zpravidla stačí 5ms/segment aniž by to působilo rušivě, 2,5ms/segment vyhoví naprosto vždy.

Habesan · #12 Příspěvek od **Habesan** » 25 říj 2012, 07:38

Pokud někdo nenavrhne něco lepšího, hlasoval bych pro jezevcovu radu.

scorpions-cz

Díky všem za rady. O vikendu si s tím budu hrát. Nechce se mi tam cpát další IO a tak to zkusím s tím multiplexem.

GeorgeB · #14 Příspěvek od **GeorgeB** » 25 říj 2012, 08:17

Verze s posuvnýma registrama je dobrá v případě, že displeje jsou na zvláštním panelu a k procesoru se panel připojuje konektorem s pár pinama. Nebo v případě, kdy uP má málo I/O pinů. U kompaktrního zařízení je vhodnější použít multiplex a displej s multiplexně zapojenýma segmentama - pak i displej má třeba jen 12nožiček.

scorpions-cz

jj přesně takovej jsem si vyhlídl v katalogu GM.
