Detekcia GSM vyzvanania LEDkou

[pole]

Kamaratka ma poziadala ci by som jej nevedel navrhnut zapojenie ktore detekuje blikanim LED vyzvananie GSM telefonu. Konkretne chce pre baby sit kabelky ktore budu mat v sebe obvod, ktory detekuje vyzvananie telefonu hodeneho v kabelke. Ak telefon zazvoni rozblika sa LEDku ktora bude "nasita" na kabelke. Predstavuje si to tak ze ked je dievcina na disko alebo v hluku nepocuje vyzvananie, ani neciti vybraciu, toto by ju malo upozornit. (OK neberem jej to chce to tak pokusim sa jej to spravit)

Ja by som to naracej riesil ako nalepky na antenu ktore boli cca 5rokov dozadu velkym hitom.
http://www.telecommunications-b2b.com/b ... 1_LED_.jpg

Len to musi byt citlivejsie aby to reagovalo aspon na vzdialenost 5cm (max rozmery kabelky).

Naracej by som to riesil pasivne (bez nutnosti napajania bateriou) energia by sa indukovala len z civky (anteny detektora). Nieco ako princip RFID kariet.

Mojou ideou je navinut bezjadrovu cievkovu antenu nieco taketo: http://image.made-in-china.com/2f0j00kM ... a-Coil.jpg
a Pomocou paralerneho kondenzatoru to vyladit na rezonancnu frekvenciu 900MHz (frekvencia GSM). Je inak vyladenie do rezonancie potrebne? Zvysi to ucinost "prijatej" energie? Z tohoto rezonancneho obvodu cez usmernovaciu shotkycho diodu nabijat "akumulacny" kondenzator do ktoreho by sa akumulovala energia ako do baterie a daky detektor signalu z anteny s oneskorovacom pomocou kondika a JFET tranzistora + LED. Slo by to tak?

Lebo prvy pokus s nizkoprikonovou LED priletovanou k cievke (z vacsieho elektromagnetu) nevysiel LED nesvietilo, asi to bolo naivne bohuzial nemam momentalne pri sebe osciloskop co z toho lezie za napatie.


Ako by ste to riesili vy?, A Ako vlastne bola riesena klasicka nalepka na antenu (bola tam len civka kondik a LED? ci aj nieco viac?)

DIky

Jedine riesenia co som nasiel na nete je:
http://interface.khm.de/index.php/lab/e ... th-sensor/
http://www.eeweb.com/project/circuit_pr ... e-detector
ale to mi moc nepomoze.

[Andrea]

Ta anténa v odkazu je veselá, ta je vhodná tak na 125kHz a ne na 900MHz, na to to bude chtít spíš smyčku na plošňáku, jinak to asi nenaladíš.

[ok1xgi]

Přes tu LT5534 vede cesta.
Ale na diskotéce si nevšimne ani deseti LEDek....

[ZdenekHQ]

Ta anténa v odkazu je veselá, ta je vhodná tak na 125kHz a ne na 900MHz, na to to bude chtít spíš smyčku na plošňáku, jinak to asi nenaladíš.

Skoro ses trefila, používá se detektor "obálky", nikoliv samotné nosné.

[Michal22]

Jenom upozorňuji že ve městech je spousta BTS na 1800MHz (hlavně ty menší, sloužící pro vykrytí signálu v podchodech, budovách...). A to zatím ještě neuvažuju 3G sítě, které se (sice hlemýždím tempem, ale přece) začínají rozlézat po celé ČR.
Čili aby to trochu (informačně) fungovalo, nemělo by to být vázáno na určitou frekvenci

[pole]

a je mozne ze by to fungovalo aj " pasivne " bez baterky?

[Crifodo]

nějaký frikulínský hoax kdysi dokazoval nebezpečnost mobilů vařením vajec (slepičích). Takže možná jako anténu termistor

[rnbw]

Pred par rokmi sa vselikde rozdavali gumove stojany na mobil, pricom v rohu bolo nejake logo, napr. Orange. Pod logom bol maly plosak s bateriou CR1220 a LEDkami, ktore blikali pri zvoneni. Mohlo by sa to dat zohnat niekde v Cine.

[pole]

rnbw : Dobry napad. Nevies na rychlo nieco take vygoglit nech mam cca tusaka o co go? Ale vyzera to dobre. Ale to slo tusim na baterku nie? Ale pokial by vydrzala zo 3 roky tak ok.

[Michal22]

Já bastlil
bastl4.jpg: prostě bastl

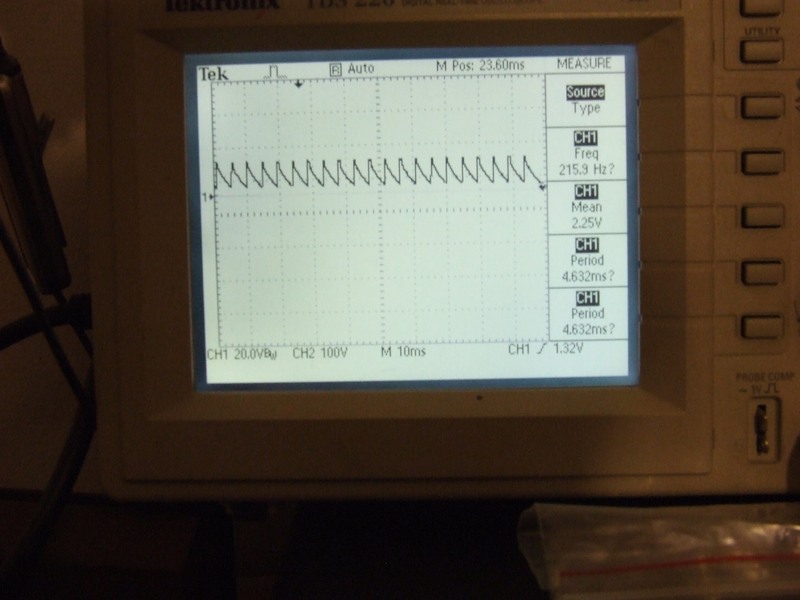

bastl3.jpg: tohle z toho leze
bastl.png: schema

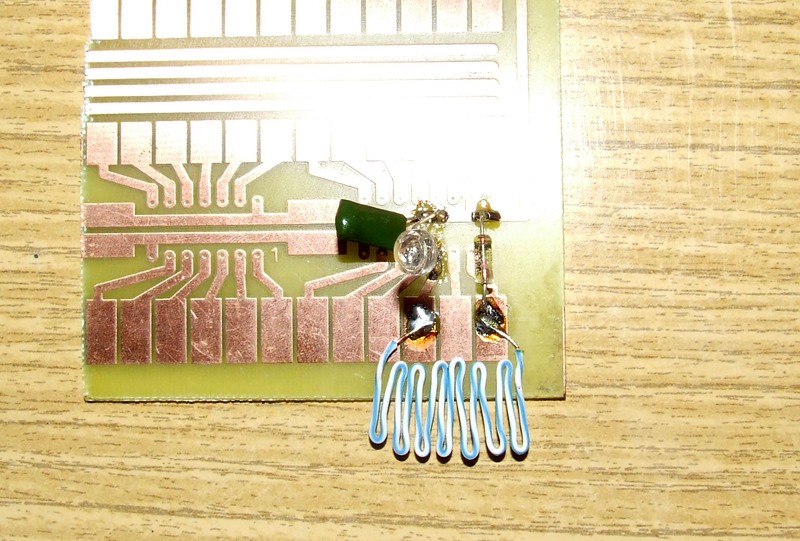

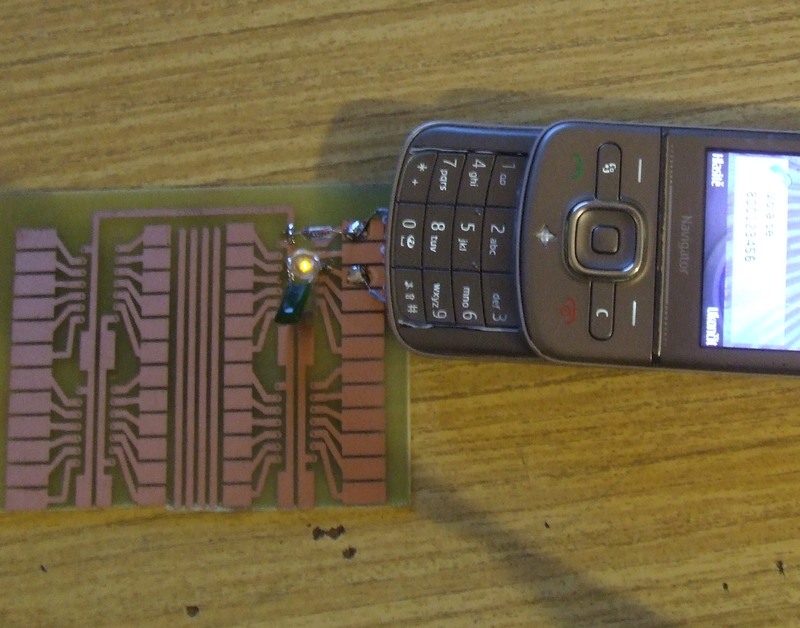

bastl2.jpg: s neznámou žlutou LED

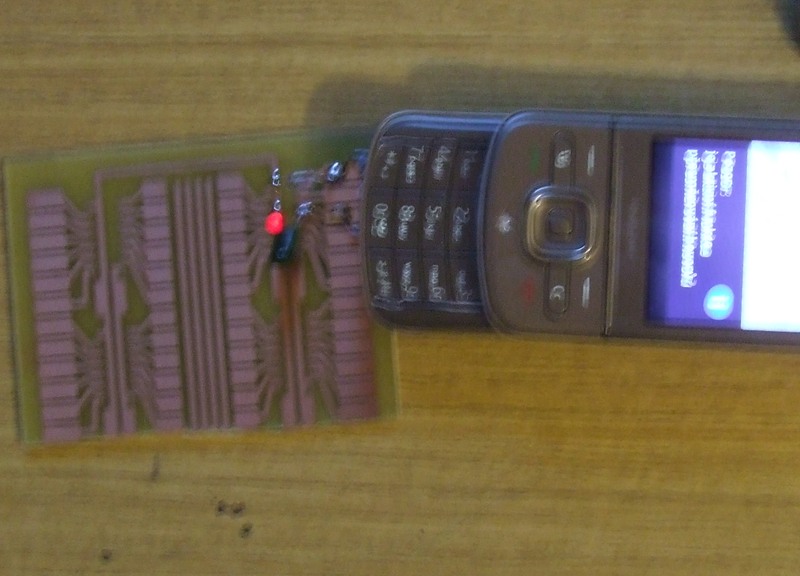

bastl1.jpg: s neznámou červenou LED

Třeba tě inspiruji

[ZdenekHQ]

Zakázali to, protože to produkovalo harmonický a docela silný na to, aby to rušilo okolní zařízení.

[pole]

diky moc aspon viem aku si pouzil antenu

[ZdenekHQ]

Víš, co způsobuje to cvrkání v zesilovačích atd. v blízkosti mobilu ? To není detekce 900Mhz, ale samotná modulace, tuším 270Khz nebo něco kolem (odpovídá to rychlosti datového toku). Takže tomu by měla odpovídat anténa, či spíše rezonanční obvod.

[pole]

Zdenek diky za info.
Inak ako je to vlasnte modulovane 900MHz je nosna, 270KHz je modulacna obalka alebo ako, je to FM ci, neni daky obrazok k tomu? Diky

[Honza_dy]

Pardon za OT, ale nebylo by místo kabelkového bastlu vhodnější třeba něco takového? Osobně vlastním tyto hodinky a fungují velmi dobře.
