Arduino ako zdroj napatia 1-10V

#1 Příspěvek od propo »

Ahojte, chcem vas poprosit o radu. Potrebujem ovladat neonovy predradnik z Arduina. Na ovladanie potrebujem 1-10V napatie. Mozete mi poradit nejake konkretne zapojenie ako na to.
Dakujem
Uživatelský avatar
Panda38
Příspěvky: 725
Registrován: 21 lis 2012, 00:00
Bydliště: Most, Praha, Lanžhot
Kontaktovat uživatele:

#2 Příspěvek od Panda38 »

Uživatelský avatar
propo
Příspěvky: 3
Registrován: 28 lis 2012, 00:00

#3 Příspěvek od propo »

A na vystupe bude linearne napatie? Alebo tam bude pulsny zdroj, ale 12V?
Uživatelský avatar
Davidus
Zablokován
Zablokován
Příspěvky: 2439
Registrován: 01 čer 2005, 00:00

#4 Příspěvek od Davidus »

PWM musíš vyfiltrovat, ideálně dvojicí RC členů a pak dostaneš vcelku pěkné napětí které se lineárně mění se střídou, a potom bude třeba to napětí asi zesílit nějakým OZ
Uživatelský avatar
EKKAR
Příspěvky: 35020
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#5 Příspěvek od EKKAR »

Další možnost by byla z Arduina vytáhnout sérovým kanálem určitou X-bitovou sekvenci binárně odstupňovanou normálně podle váhy bitu, převést ji nějakým posuvným registrem na paralelní "slovo" a z něj pak převodníkem R-2R coby DACanem převést na analogovou hodnotu. Počet bitů ve "slovu" se musí určit podle požadovaného rozlišení = podle nejmenšího "kroku", o který se má posunout výstupní napětí převodníku.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
Panda38
Příspěvky: 725
Registrován: 21 lis 2012, 00:00
Bydliště: Most, Praha, Lanžhot
Kontaktovat uživatele:

#6 Příspěvek od Panda38 »

Proč posuvný registr? Výstupy mohou být paralelní už z MCU, na ně by se dala připojit odporová síť - ale tím dosáhneš rozsahu jen 0 až 5 V: http://i.stack.imgur.com/Y7c9G.jpg
Uživatelský avatar
EKKAR
Příspěvky: 35020
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#7 Příspěvek od EKKAR »

Jednak ten procík má vysoce pravděpodobně dost málo volných výstupů, který bys mohl volně použít jako přímý paralelní výstupy třeba pro 12bitovej převod - registrem to jde vyřešit s použitím dvou vývodů. Druhak na rozsah 0-10V stejně musíš použít oddělovací zesilovač s operákem - nastavíš zesílení 2x a jeho vstup dáš na výstup té odporové sítě...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
propo
Příspěvky: 3
Registrován: 28 lis 2012, 00:00

#8 Příspěvek od propo »

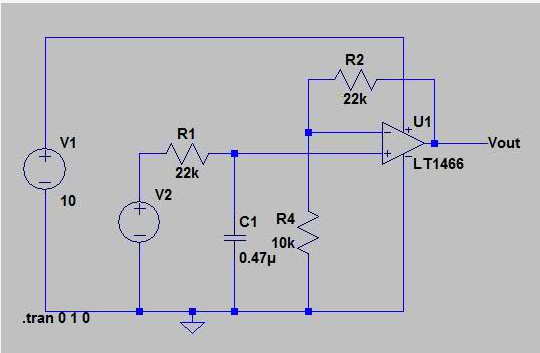

Takze "dakujem" vsetkym za rozne teoreticke uvahy. Ja som hladal konkretnu schemu. Toto som nasiel a funguje to. Akurat som nahradil operak za LM324N. Snad sa to niekomu zide.
Přílohy
Snímek obrazovky 2012-11-29 v 8.05.41.png
V1 - napajanie 11V
V2 - vystup z Arduina
(69.48 KiB) Staženo 174 x
Uživatelský avatar
EKKAR
Příspěvky: 35020
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#9 Příspěvek od EKKAR »

Na tohle je jediná možná reakce - kdybys napsal "umím z Arduina dostat napětí 0-5V, ale potřeboval bych aby mi z nějakýho mezixichtu lezlo 0-10V", dostal bys tohle zapojení se zesílením 2x hned v první odpovědi.

Jenže kdo se blbě ptá, doví se samozřejmě taky blbosti = na blbou otázku blbá odpověď.

HOWGH.
