Set-topbox OPTEX ORT 8812, zdrojový obvod

[tiktak1953]

Na tomto STB je vystreleny IO ,elyty a cievka.Tam kde je cislo ,ta cast chybuje.Dal mi to el.technik VŠ co predava sat.techniku a pod.aj s tymi Sonoclock 690,plus Opensat S 500CR,plus DVB-T GS 1011 ze to neopravi ani keby chcel.
Pytam sa vas,nemate nahodov tento STB zeby ste sa mi pozreli na ten typ.

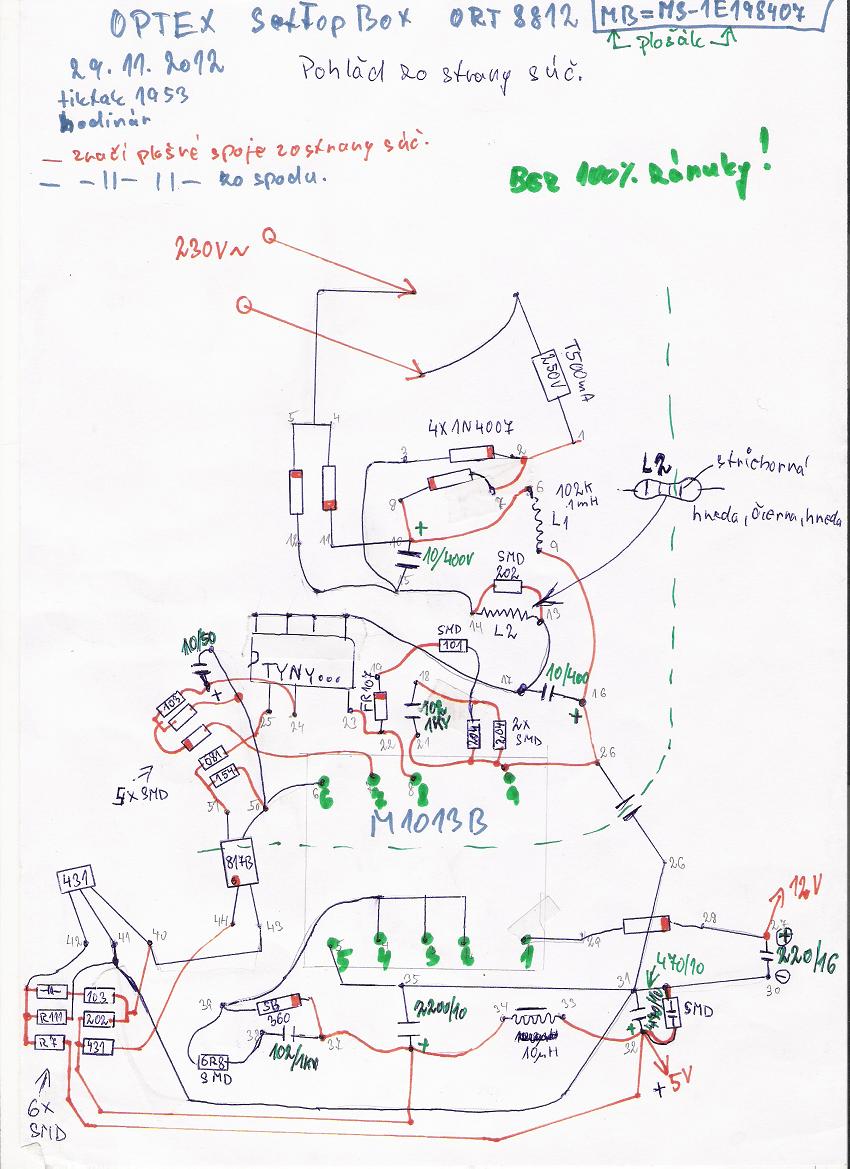

Pripadne aj kde ho kupim,poslali by ste mi ho zo slov.Urobil som uz aj taku RYCHLO schemu,ktoru chcem prekreslit do slusnej podoby.Su tam aj SMD suc.tak to bol problem tam natlacit.
Thanks.

------------------
Nechce niekto tenOpensat S 500 a DVB-T GS 110 na suc.Mozno sa to uz neda pouzit pre digi vysielanie neviem.
-----------------------Tie male cisielka (1-9 su trafo) ostatne su vyvody suc.Sluzia pre rychle kreslenie schemy pri orientacii,doporucujem.!
-------------------------------------------------
SCHEMA BY MALA BYT DOST PRESNA,
Chýba kratké prepojenie v usmernov.mostiku bod č.8 s č.10.Teda diodu 1N4007 pipojit ku elytu pod nov. Ine asi je OK.Sorry
Da sa mi tento spoj neako teraz tam urobit,lebo otvorit to v malovani sa mi neda

[KUBO]

Podľa mňa by tam mohol ísť TNY267. Najlepšie keby niekto mal ten istý prijímač a pozrel čo tam je.

PS. Aký tuner je v tom Opensate?

[tiktak1953]

KUBO uz je po rozpravke.To DO dorazilo,vdaka.Neskusal som ho ,iba vykupal vysusil a zlozil.
Robil som uz zopar zdrojov s TYNY.TYNY 267 zapojenie ne-sedi pre toto schema kubo,mam ho tu.Cav
-------------
Tuner pozriem az zajtra ,..... ak nezabudnem,inac pripomen.
....................................................
Poradie vyvodov Io nemusia sediet,staci vnutorne zapojenie IO aby sedelo,pripadne urobim aj mensiu upravu v zapojeni ,ak by niekto neaky podobny IO s prisposobenim poznal.
--------------------------------
KUBO su tam tieto vstupy: TAM C-G701D 2x.
S7VZ 0302A 1X
SP 1930CVb DO 842 A 1X
Ak niekto chce ,neni problem poslat aj celu MB!

[BOBOBO]

Mohla by být TNY 274 ?

[helios]

Ja som v jednom STB našiel v zdroji TNY176, ktorý bol vybuchnutý a teraz čakám, kedy mi dôjde z chiny, nakoľko sa u nás (asi) nedá zohnať.

http://www.google.sk/url?sa=t&rct=j&q=& ... 53S4mzx83w

(sorry, neviem skracovať odkazy)

[scorpions-cz]

Nevím jak v SR ale v ČR ho má AME
http://www.ame.cz/Seznam-zbozi-_g405205 ... ext=tny176

[KUBO]

Helios a tu si pozeral

[helios]

Priznám sa, nepozeral, len TME a GM. Inak cenovo to z Ebay vyjde rovnako ako Avel, akurát sa na to dlhšie čaká.

[tiktak1953]

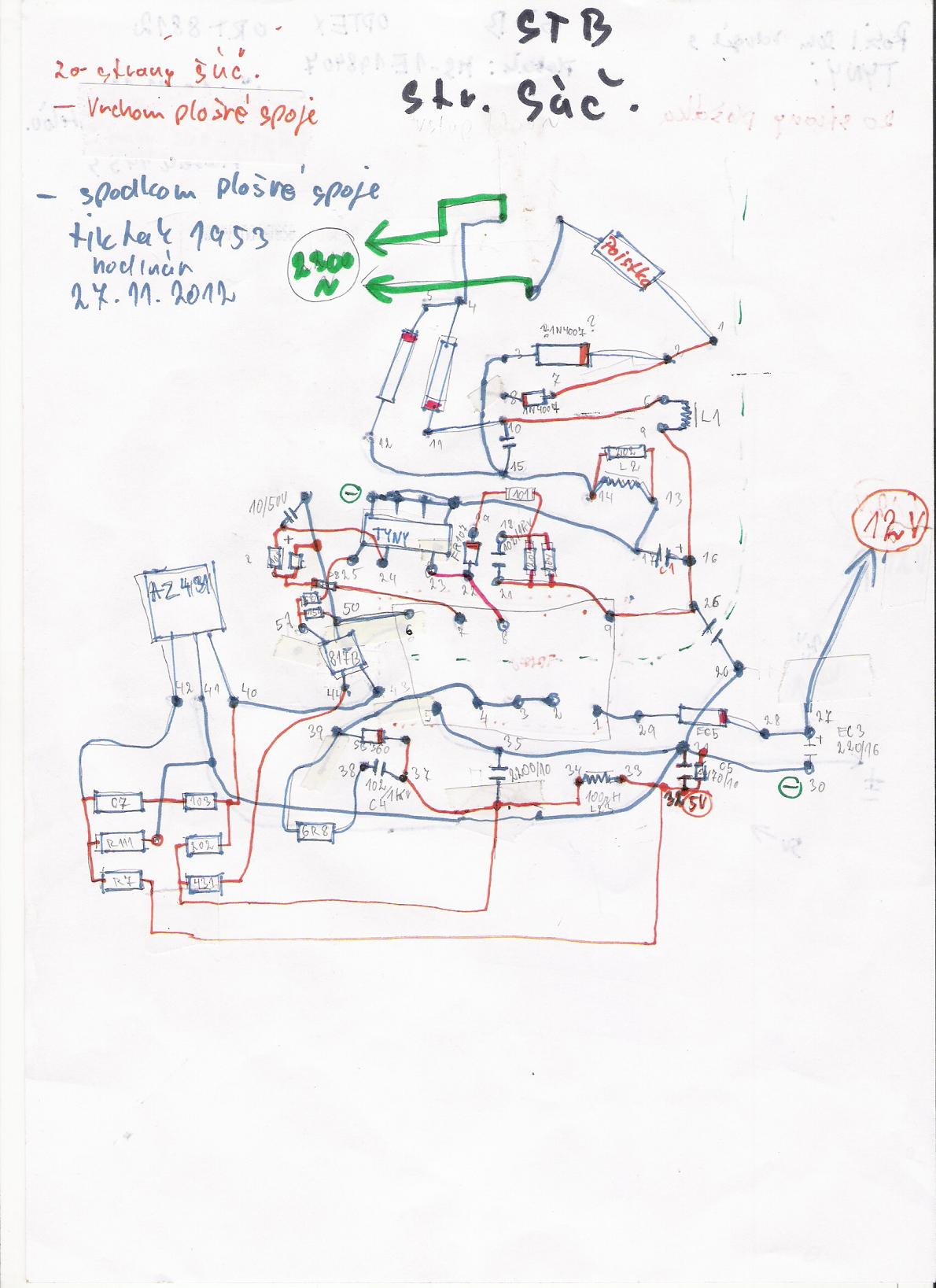

Pani ,vieme uz presne o aky IO ide,ci sa len domnievate ze to moze byt ta 176-ka?Neda sa neaky jestvujuci riadiaci IO prisposobit podla tychto vonkajsich obvodov v tom STB,aj ked by som nieco prerobil ako som pisal aj z inym usporiadanim vyvodov?Tu je to rozmiestnenie suc.prekresnene,dufam ze dobre.
Thanks

[tiktak1953]

helios kde si nasiel ten material ku TYNY co si dal,ine okrem TYNY 267 zapojenia nemas pre mna.
BOBO ,das sem zapojenie 274?

[dj_Paul]

Pokud budeš hledat TYNY tak opravdu nic nenajdeš
Hledej TNY

dej sem raději fotky desky z obou stran

http://www.codico.com/fileadmin/downloa ... tchIII.pdf

http://dalincom.ru/datasheet/TNY176PN.pdf

[tiktak1953]

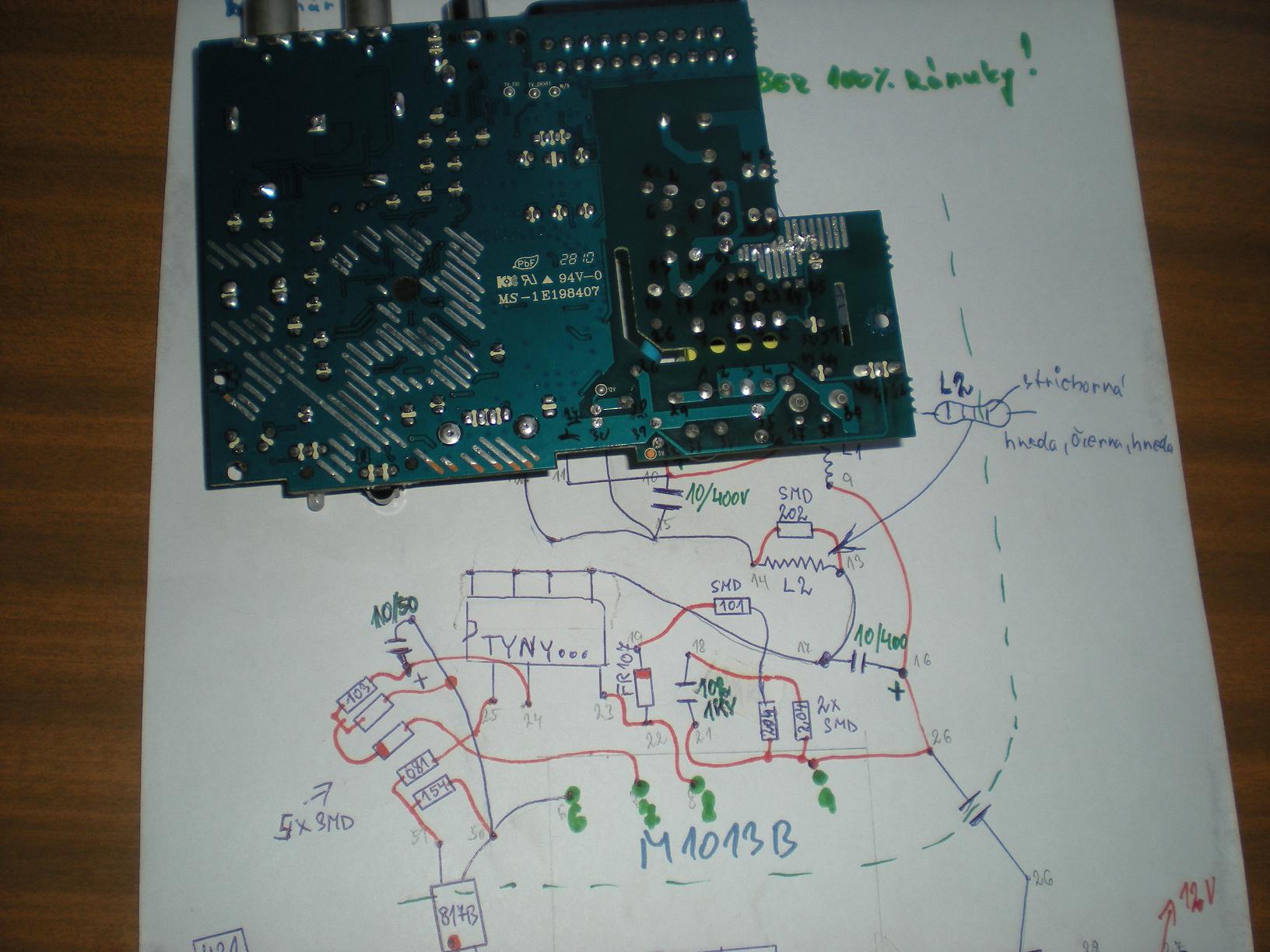

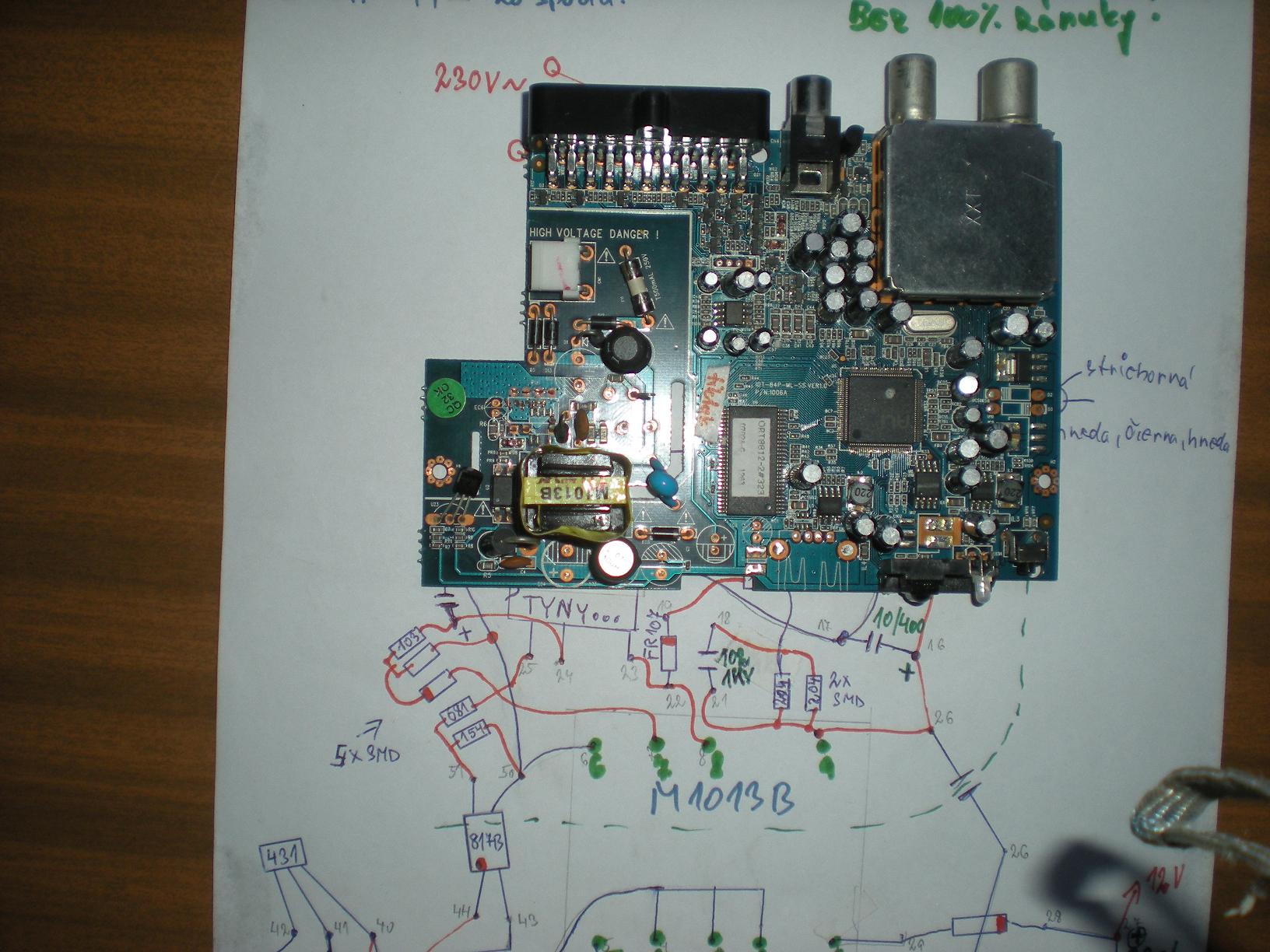

Obr.1+2.

[BOBOBO]

Tady http://fa.metincom.net/baza/ic_power/sm ... 0_data.pdf

[helios]

Najlepšie je porovnať skutočné zapojenie a hodnoty súčiastok na plošáku a datasheet príslušného TNY. Ja som v tom mojom STB mal oproti doporučenému zapojeniu hodnoty vstupných filtračných elytov polovičné, čím súdruhovia z číny urobili kurvítko, ktoré potom po znížení kapacity odpálilo TNY.

[BOBOBO]

Joo , zrovnatak jsem to měl ve zdrojích DVD přehrávačů . Leč nechal jsem to tak .
