Elektronická pojistka

#1 Příspěvek od buddyns »

Dobrý den , potřeboval bych poradit u tohoto zapojení
http://pandatron.cz/?806&precizni_elektronicka_pojistka
Jaký dát rezistor:

R5 - když chcu aby vypínal obvod při odběru nad +- 1.7 A
R6 - když chcu aby vypínal obvod při napětí nad +- 38 V
A ještě kam dat třeba červenou led která by svítila v ten moment kdy se obvod vypíná abych věděl že ho musím v ten moment zase nakopnout spínačem.

Vím , že je to tam napsané , jenže moc tomu nerozumím.
Díky za odpovědi :-)
Uživatelský avatar
ok1hga
Příspěvky: 12605
Registrován: 28 lis 2006, 00:00
Bydliště: Česká Třebová

#2 Příspěvek od ok1hga »

buddyns píše:Jaký dát rezistor:

R5 - když chcu aby vypínal obvod při odběru nad +- 1.7 A
R6 - když chcu aby vypínal obvod při napětí nad +- 38 V
A ještě kam dat třeba červenou led která by svítila v ten moment kdy se obvod vypíná abych věděl že ho musím v ten moment zase nakopnout spínačem.


spočítat se to dá tady

R6 - když chcu aby vypínal obvod při odběru nad +- 1.7 A = 0,353 Ohmu
R5 - když chcu aby vypínal obvod při napětí nad +- 38 V = 139600 Ohmu
Přílohy

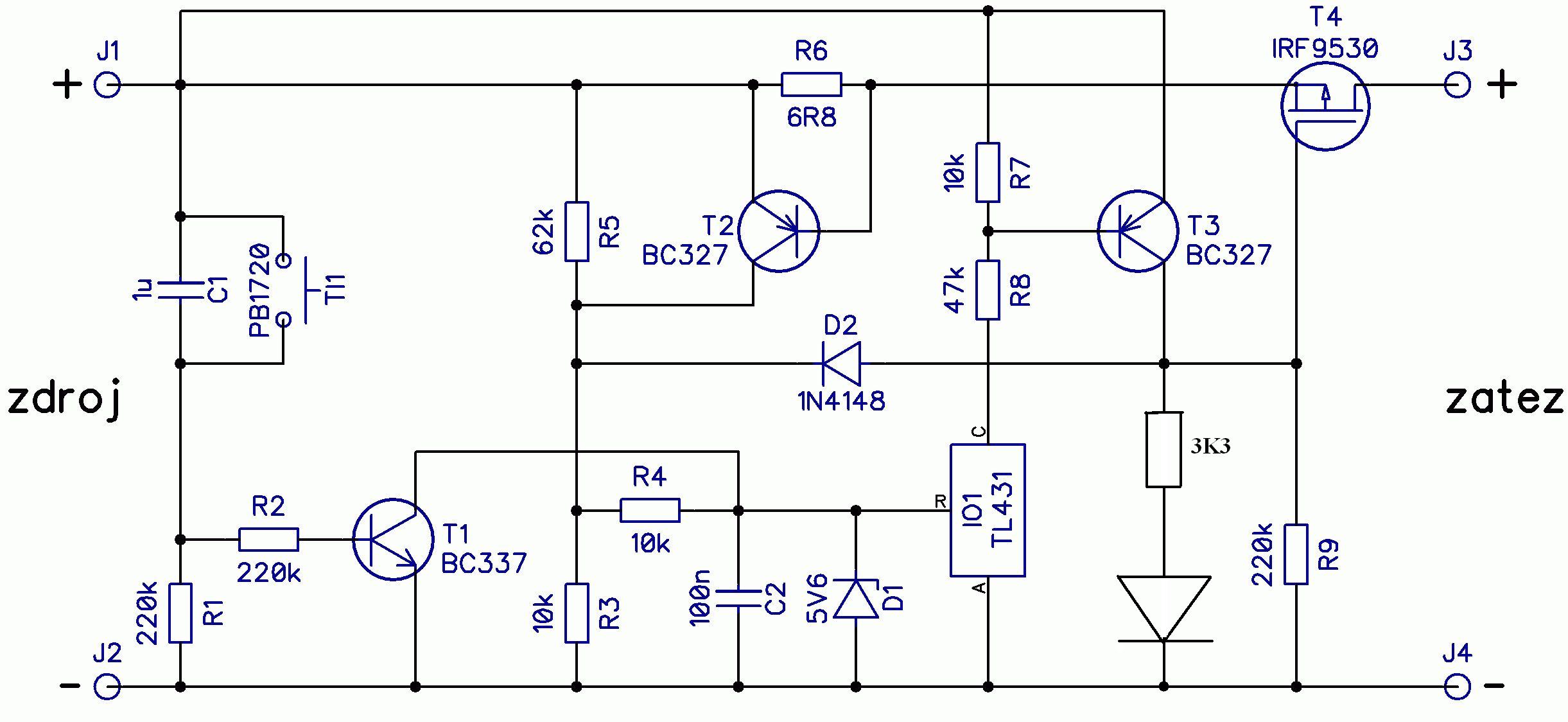

jak zapojit LED pro indikaci vypnutí
(191.1 KiB) Staženo 176 x
Naposledy upravil(a) ok1hga dne 02 pro 2012, 12:40, celkem upraveno 1 x.
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#3 Příspěvek od Andrea »

Akorát že R5 je vlastně R6 a R6 je R5. :)
Tu LED bych viděla spíš do katody TL431.
Uživatelský avatar
ZVUK2000
Příspěvky: 4399
Registrován: 22 dub 2012, 00:00
Bydliště: Karvinsko

#4 Příspěvek od ZVUK2000 »

A nejsou ty značení odporů prohozené?
Uživatelský avatar
ok1hga
Příspěvky: 12605
Registrován: 28 lis 2006, 00:00
Bydliště: Česká Třebová

#5 Příspěvek od ok1hga »

jó, keců máte dost !!!!!

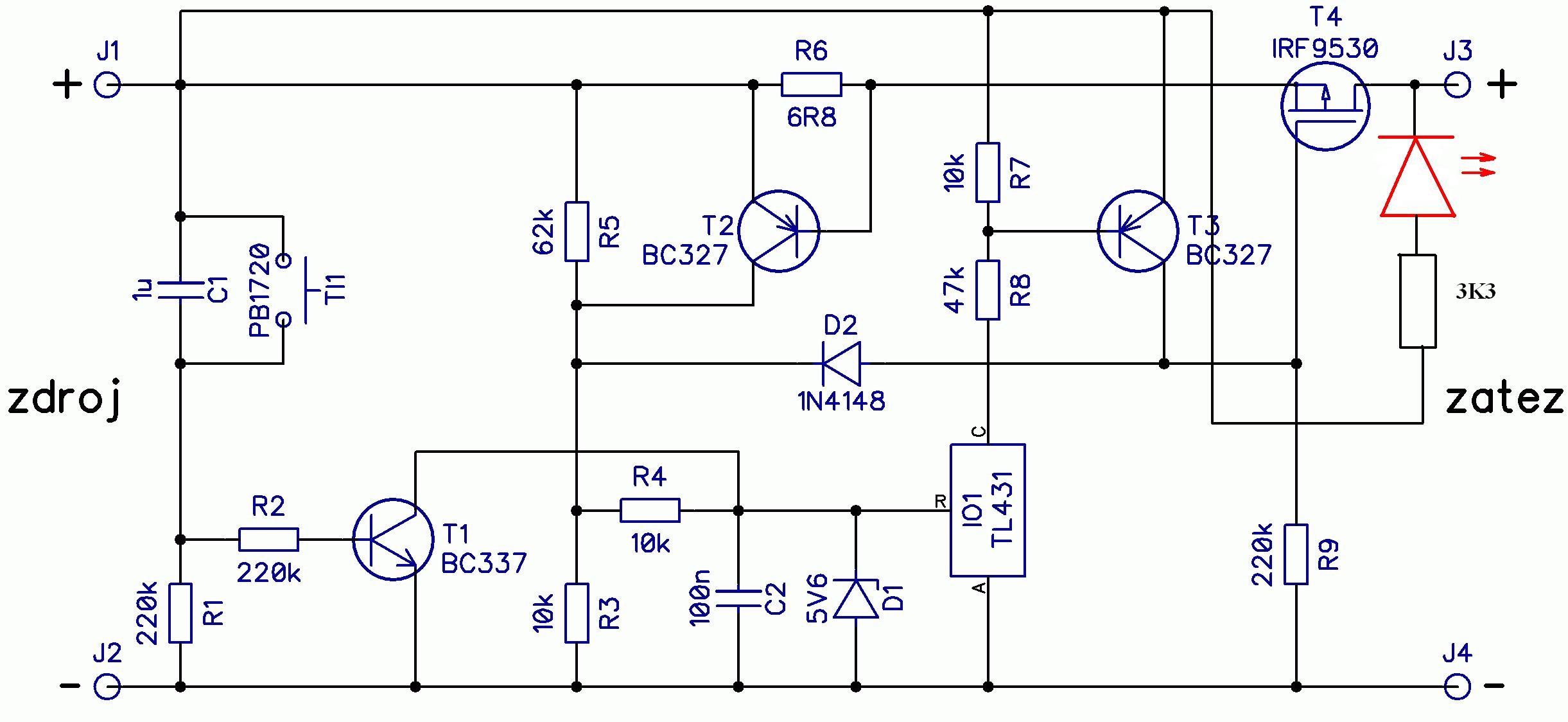

zatím co já kreslil druhý obrázek !!!

vy jste se nikdy nepřekoukli ???
Přílohy
(188.22 KiB) Staženo 221 x
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#6 Příspěvek od Andrea »

Jasně že překoukli a byli jsme rádi, že nás někdo upozornil. :D
Uživatelský avatar
buddyns
Příspěvky: 588
Registrován: 05 říj 2012, 00:00
Bydliště: Brno [JN89GE]

#7 Příspěvek od buddyns »

Tak jsem to vyzkoušel , a výsledek je takový , že na výstupních svorkách je napětí pouze když držím spínač pořád sepnutý .
Nemůže to být tím , že jsem použil elektrolytický kondenzátor místo fóliového ?
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#8 Příspěvek od Andrea »

Nemůže, chyba bude jinde. Zkus to otestovat po částech, odpojit postupně D2, R5, kolektor T2. Něco z toho to shazuje.
Uživatelský avatar
buddyns
Příspěvky: 588
Registrován: 05 říj 2012, 00:00
Bydliště: Brno [JN89GE]

#9 Příspěvek od buddyns »

Odpojil jsem D2 výsledek žádný
Odpojil jsem potom R5 , výsledek takový že už nemusím držet spínač , když to zkratuji tak se mi ale automatický obvod nahodí , tak že nemusím mačkat spínač , jak to opravit abych pro znovuzprovoznění musel zmáčknout ten spínač ...
Uživatelský avatar
ok1hga
Příspěvky: 12605
Registrován: 28 lis 2006, 00:00
Bydliště: Česká Třebová

#10 Příspěvek od ok1hga »

máš správně zapojenou 431čku ?
mě to příjde, jako když bys měl prohozené její vývody . . .
v jakém provedení pouzdra ji máš ?
Uživatelský avatar
buddyns
Příspěvky: 588
Registrován: 05 říj 2012, 00:00
Bydliště: Brno [JN89GE]

#11 Příspěvek od buddyns »

Uživatelský avatar
ok1hga
Příspěvky: 12605
Registrován: 28 lis 2006, 00:00
Bydliště: Česká Třebová

#12 Příspěvek od ok1hga »

vyfoť detailně desku z obou stran a dej to sem . . .
Uživatelský avatar
buddyns
Příspěvky: 588
Registrován: 05 říj 2012, 00:00
Bydliště: Brno [JN89GE]

#13 Příspěvek od buddyns »

Já se za ni stydím :-D
Ale dám ji sem ... Ale zdá se mi když jsem se díval do katalogu té IO co jsem sem dával link , tak že má jiné vývody než je na schématu
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#14 Příspěvek od Andrea »

To přidržení dělá ta D2, tak ji tam vrať a jak velký máš ten R5 a jakým napětím to napájíš?
Uživatelský avatar
buddyns
Příspěvky: 588
Registrován: 05 říj 2012, 00:00
Bydliště: Brno [JN89GE]

#15 Příspěvek od buddyns »

R5 je 1k5 a zatím jsem to testoval na napětí 12V
Odpovědět
