Zháňam schému na Multimeter Metex M3800

Zpráva

rudo7117 · #1 Příspěvek od **rudo7117** » 06 led 2013, 20:12

Ahoj. Zháňam schému multimetra. Ak môže niekto poskytnúť, tak mu ďakujem.

mirosne · #2 Příspěvek od **mirosne** » 07 led 2013, 05:16

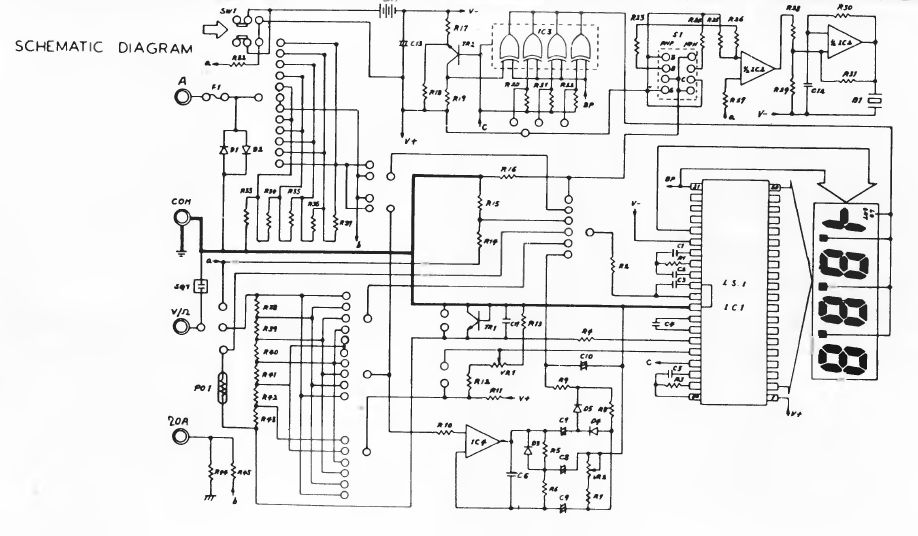

Niečo je tu:

http://elektrotanya.com/metex_3800.djvu/download.html

rudo7117 · #3 Příspěvek od **rudo7117** » 07 led 2013, 18:34

Ten link nefunguje.

p32 · #4 Příspěvek od **p32** » 07 led 2013, 18:50

Ale funguje !

mirosne · #5 Příspěvek od **mirosne** » 07 led 2013, 20:41

Bolo to tu už XXX krát spomenuté,ako sa sťahuje,takže ešte raz:

sleduj tento riadok:This file is downloadable free of charge... processing (please wait)

po chvíli sa ti objaví toto:This file is downloadable free of charge: Get Manual

klikneš na Get Manual a sťahuješ :wink:

rudo7117 · #6 Příspěvek od **rudo7117** » 07 led 2013, 22:52

Aha, už to mám. Len škoda, že tu nie sú uvedené tipy IO a hodnoty súčiastok. Potrebujem to kvôli oprave. Aj tak Ďakujem.

p32 · #7 Příspěvek od **p32** » 07 led 2013, 23:03

Tak si tam najdi např. 3850 nebo něco z té řady, stáhni to a porovnávej.

KUBO · #8 Příspěvek od **KUBO** » 07 led 2013, 23:15

možno ti pomôže M3900

mkat · #9 Příspěvek od **mkat** » 09 led 2013, 16:48

Tu niečo nenajdeš? http://orion.ucoz.com/?cx=partner-pub-0981643611767660%3A30r2rtj888w&cof=FORID%3A10&ie=UTF-8&q=Metex+M3800&sa=%D0%9F%D0%BE%D0%B8%D1%81%D0%BA&siteurl=orion.ucoz.com%2Fpubl%2Fizmeritelnye_pribory%2Fmultimetry%2Fkolekcija_skhem_multimetrov%2F48-1-0-114&ref=&ss=47j2209j2

rudo7117 · #10 Příspěvek od **rudo7117** » 10 led 2013, 22:56

Ahoj. Podarilo sa mi s merákom dotknúť vn.Takže je vadný prevodník NJU9201BD. Môžem ho vymeniť za ICL7106, alebo MHB7106? Je medzi nimi rozdiel?
Vďaka za pomoc a odpovede. 8-)

KUBO · #11 Příspěvek od **KUBO** » 11 led 2013, 00:02

Podľa mňa by si mohol nahradiť ICL7106.

rudo7117 · #12 Příspěvek od **rudo7117** » 03 zář 2013, 00:33

Ahoj. Takže som sa pustil do opravy metexu. Objednal som a vymenil všetky IO. Po zapnutí sa displej rosvietil, ale svietilo na displeji 28 na všetkých rozsahoch. Nedal sa vynulovať. Na IN HI som nameral 3mV. Znova som všetky súčiastky premeral a žiadnu chybu som nenašiel. Keď som už bol bezradný a chcel ho šmariť do smetiaka, napadlo ma skúsiť iné icl-ko. /mal som kúpené 2/ Po zapnutí sa displej vynuloval, nastavil som Uref a všetko ide ako má.

Takže nová súčiastka nemusí byť dobrá.

Aj to sa stáva...
