TESLA S70TS, chassis E5, korekce podušky

Zpráva

charlie · #1 Příspěvek od **charlie** » 14 led 2013, 14:41

Zdravím všechny,

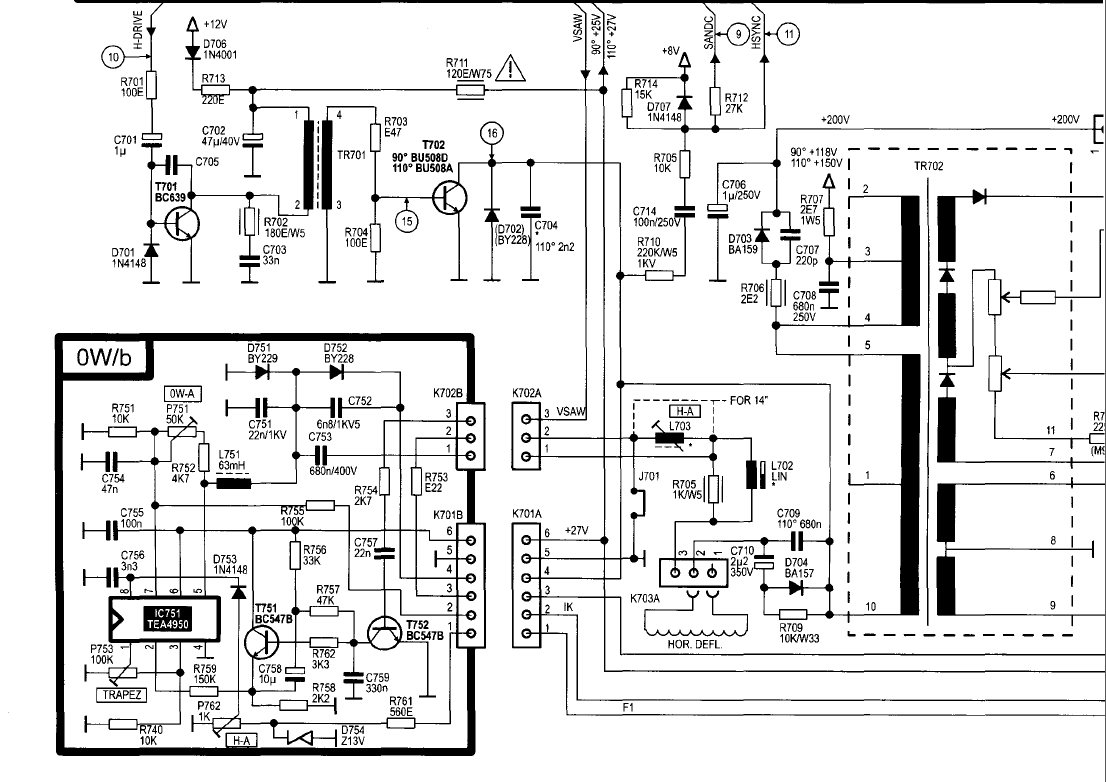

chtěl bych se podělit o zkušenosti z opravy korekce „podušky“ u tv TESLA S70TS (je postavený na chassis gorenje E5). Korekce e/w je na samostatném modulu SE 57010.
Příčinou poruchy byl studeňák na kondenzátoru C753, vypálil kolem vývodu díru v cuprextitu. Dále to odnesl IC751 TDA4950 a tlumivka L751. Bohužel indukčnost tlumivky se nedala s určitostí nikde na netu z dostupné dokumentace zjistit, vše je skenováno z nekvalitních předloh. Takže zkusit převinout...
Tlumivka má 520 závitů smaltovaným drátem průměr 0,2mm na původní kostřičce s jádrem. Naměřená indukčnost po převinutí (můstek MIC4070D) je 6mH, což odpovídá při troše fantazie nečitelnému údaji 6m3(??? ) ve schematu. S takto převinutou tlumivkou běží tv bez problémů.

romario · #2 Příspěvek od **romario** » 18 led 2013, 16:52

Ahoj,jojo přesně jak píšeš studeňák na kondíku a už se to peče.Také už jsem řešil asi 2 Tesly s touto závadou.Naštěstí počet závitů není kritický,protože jsem také počítal závity a při ručním navíjení se mi to tam všechno nevešlo a korekce fungovala bez viditelných deformací :-)

Kaca · #3 Příspěvek od **Kaca** » 19 říj 2013, 18:49

Zdravím Vás!
Zkusím se přilepit na tohle vlákno ať zbytečně nejedeme další.

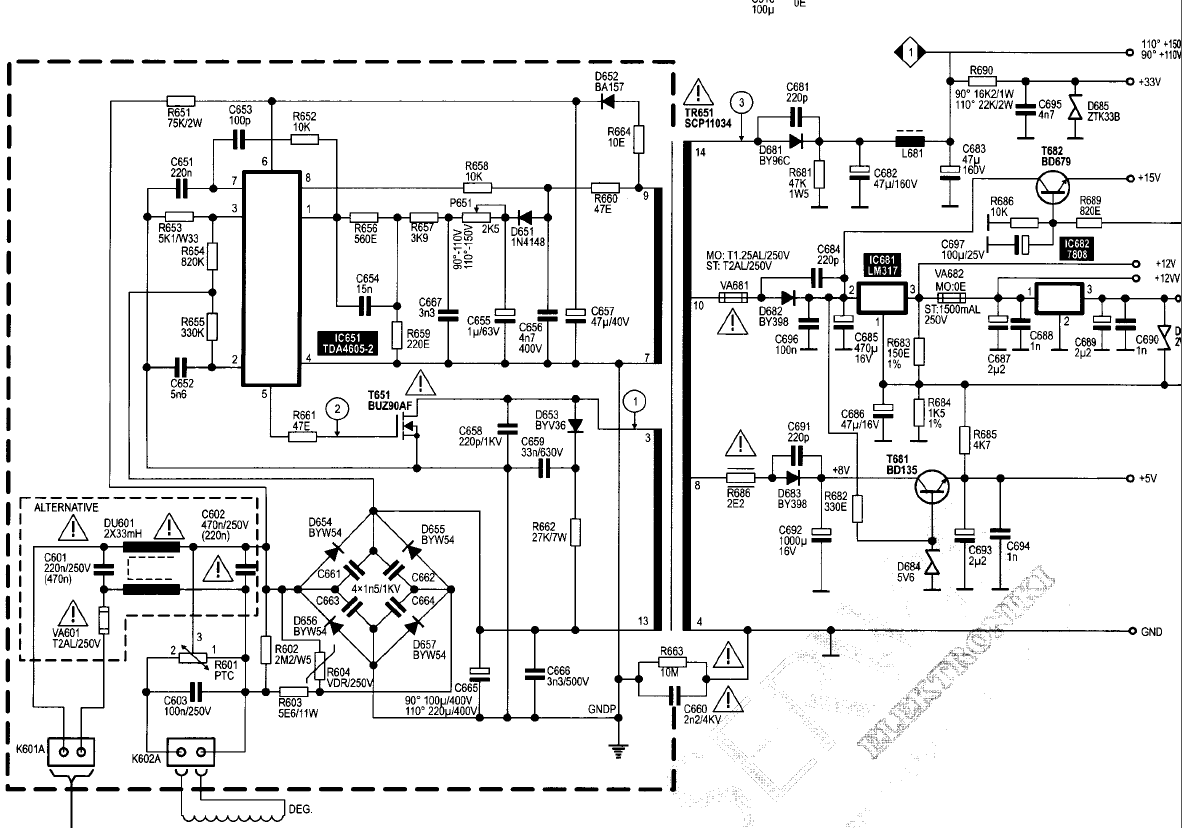

Prosím o radu. Mám na stole telku našeho kapelníka - Tesla S70TS šásko E5. Napřed to vypadalo jako chyba ve zdroji ale po výměně C655 začel zdroj pracovat. Napájení RKS 150V přesně když je ve st-by. Jak se telka zapne tak napětí vyskočí na 155V a nic. VN nenaběhne. Na co se prosím dál zaměřit?
Na D681 je správně 150V.
Na D682 pouhých 9V. Tedy celá 12V větev bez správného napětí.
Na D683 zase správně 8V.
Děkuji!

http://elektrotanya.com/universum_chass ... nload.html

Kaca · #4 Příspěvek od **Kaca** » 19 říj 2013, 20:25

Tak nakonec C685 ve zkratu. Hajzl!
