Upevnění radiálního elektrolytu na šasi zesilovače

Zpráva

bourvil · #1 Příspěvek od **bourvil** » 21 led 2013, 12:19

Zdravím,
Rád bych se zeptal jak upevnit elektrolyt zvenku na šasí elektronkového zesilovače ale bez použití svorky. Jedná se o snap-in, případně provedení s pájecími očky.

Za odpovědi díky!

fero7 · #2 Příspěvek od **fero7** » 21 led 2013, 12:58

Neviem co znamena "bez pouzitia svorky" (neviem co tym myslis).
Hladaj "objimka kondenzatora". Boli plastove, plechove (polovicne na opasanie), posluzi aj SK paska.
Ak tato objimka = Tvoja svorka, tak uz snad iba zvaracka, pur pena, beton (cement+piesok), ...

workhard · #3 Příspěvek od **workhard** » 21 led 2013, 13:09

O něco větší kruhovej plošňák a přišroubovat.

bourvil · #4 Příspěvek od **bourvil** » 21 led 2013, 14:00

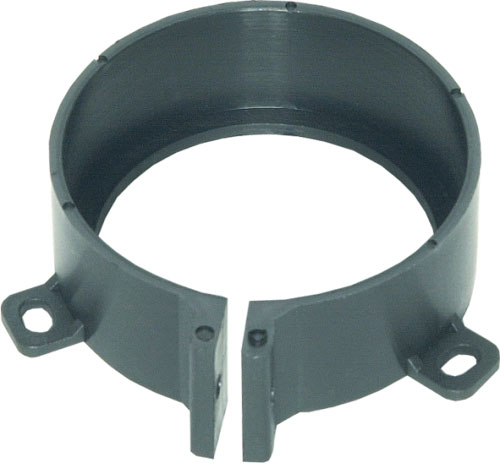

Tou svorkou jsem myslel objímku, ale takovou tu ze dvou kusů a kovovou - ta by vypadala divně. Tahle plastová vypadá mnohem lépe jak jenom jedním stahovacím šroubem tak i barvou.
Ideální jsou šroubovací radiální kondíky jako TC 519 ale pokud je potřeba je odizolovat tak je potřeba vyvést kabel na povrch na kulatou destičku mezi šasi a kondenzátor a to pak vypadá blbě. A šroubovací radiály s oběma přívodama dolů nikde nenacházím - aspoň ne nový....

#5 Příspěvek od **MetalGod** » 21 led 2013, 14:13

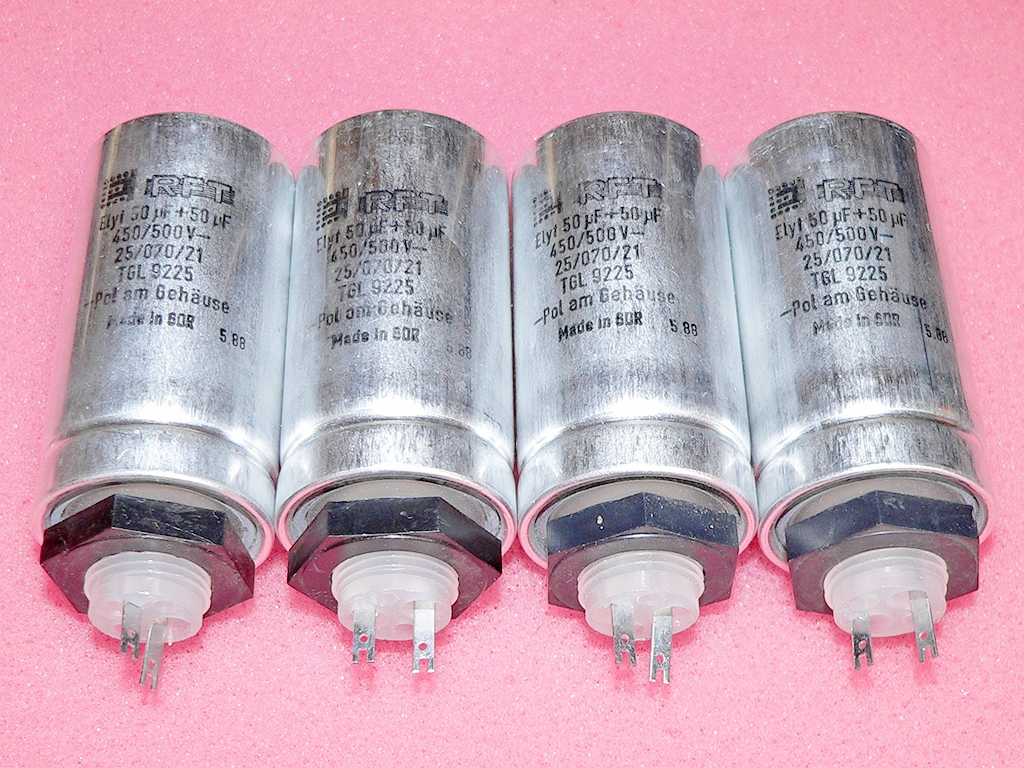

Jenže ty na obrázku jsou dvojitý, se společným mínusem na plášti.

bourvil · #6 Příspěvek od **bourvil** » 21 led 2013, 14:20

Pravda to mi uniklo

Podobný provedení s vývody podobně jako vícepinový snap in i s mínusem vyvedeným na pin nejsou?

Napadá mě použít objímku ale zespodu s tím, že kondenzátor nebude koukat celý ale to taky není ono....

Jak je to nejspíš provedený např. tady?
Obrázek

#7 Příspěvek od **MetalGod** » 21 led 2013, 14:54

Možná jsou v panelu vyvrtaný dostatečně velký díry na vývody (do děr je potřeba nastrkat nějaký průchodky), ty pak uvnitř připájený na jednostranný DPS, která musí bejt zafixovaná na svým místě.
Taky se dělaj kondy, co maj šroubovací vývody.

#8 Příspěvek od **mtajovsky** » 21 led 2013, 17:05

bourvil píše:Ideální jsou šroubovací radiální kondíky jako TC 519 ale pokud je potřeba je odizolovat tak je potřeba vyvést kabel na povrch na kulatou destičku mezi šasi a kondenzátor a to pak vypadá blbě.

To je těžké. Ony tyhle kondenzátory vznikly v době, kdy se přístroje snažily svůj vnitřek skrýt do skříňky vzhledem k bezpečnosti atd. V té době nebyly znakem hi-tech vystavené lampy, trafa a zrcadlově vyleštěné šasi

A tak ten přívod na odizolovaný obal nevadil. Ale k věci - pokud by nevadil samotný plechový kroužek a izolační kroužek, tak bych provrtal šasi a izolační kroužek dostatečným průměrem, vodič přiletoval na spodní plochu plechového kroužku tak, aby se kryl s otvorem v šasi. Z vrchu bude vidět jen plechový kroužek a izolační o milimetr větší. Na závěr jedno upozornění - bude tak na dotyk přístupný obal kondenzátoru, který na sobě může mít několik set V.

bourvil · #9 Příspěvek od **bourvil** » 21 led 2013, 19:08

Já vím, že dávání elek a kondů na odiv má svá úskalí a obzvlášť u těch elytů to může být fatální. Ale ve skříni už na ně není místo a dobře zaplácnou proluku mezi trafy. A vzhledem k tomu, že nabitej kond nezachrání před probitím žádná pojistka tak naprosto chápu snahu konstruktéru ty filtrační kondy schovat. Ještě mě napada, co takhle ty kondy natřít nějakou barvou, nebo je nějak jinak odizolovat? Mimo bazpečnostní otvor samozřejmě....

#10 Příspěvek od **kokun** » 21 led 2013, 19:19

bourvil píše:... Ještě mě napada, co takhle ty kondy natřít nějakou barvou, nebo je nějak jinak odizolovat? Mimo bazpečnostní otvor samozřejmě....

To natření barvou - no, víceméně diskutabilní.
Ale uzavřít (a zároveň upevnit) je můžeš pod umělohmotnou krytku. Takto byly umístěny ve zdrojích tvp - např. ORAVANech (a mnoha jeho odvozeninách), nebo třeba v Č/B SATURNech, či NEPTUNech.
Ale na nějakém "dizajnu" to teda moc nepřidá :cry:

Ale bezpečnost především :!:

Eleman · #11 Příspěvek od **Eleman** » 21 led 2013, 19:28

Stejně tak můžeš na vršek vystřihnout černý plastový kolečko a celý elyt schovat do smršťovací bužírky. Něco na způsob toho velkého elytu na obrázku.
Účel to splní, ale bude to nevzhledný, možná až hnusný. To už můžeš použít rovnou tento typ elytu.
Sorry byl to jen okamžitý nápad.

bourvil · #12 Příspěvek od **bourvil** » 21 led 2013, 20:53

Takže jak tak koukám, nejjednodušší bude se na tesly vykašlat a koupit třeba od JJ Electronics stejný hodnoty ale v moderním provedení bezpečně odizolovaný ve smršťovací folii. Tesel mám dostatek ale ani jednu v odizolovaném provedení. Vypadaj hezky ale v případě kiksu asi i pěkně škubou a nebo lítaj.
Bude to sice pár stovek ale ať to aspoň stojí za to. A pravda, o bezpečnost jde především. A nakonec bude nejlepší přecejenom použít ty svorky, nic lepšího a zároveň dostupnýho asi nenajdu..

#13 Příspěvek od **kokun** » 21 led 2013, 22:16

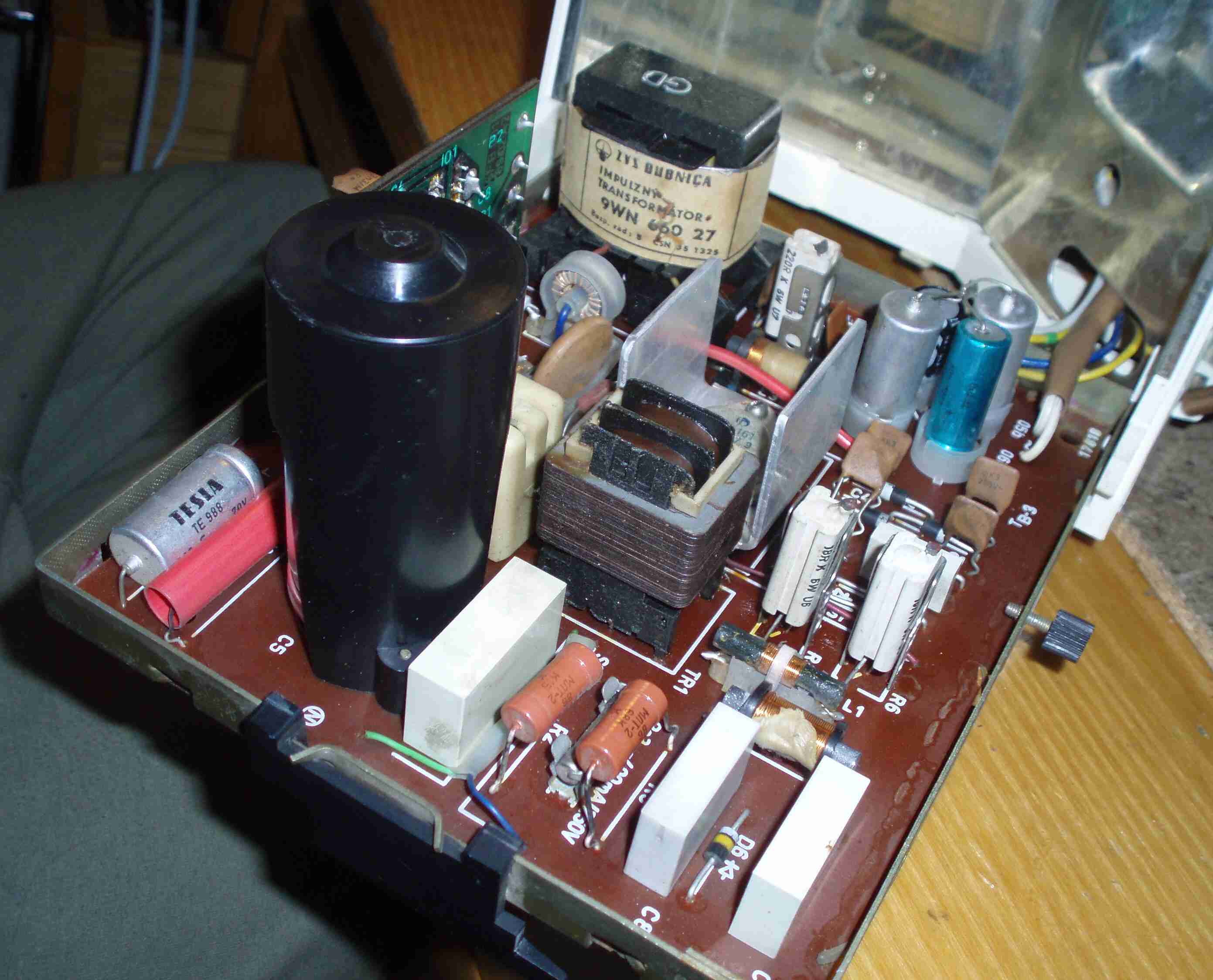

Tady je vidět černá krytka síť. na ellytu C5 TC445C-200µF/385V ve zdroji Č/B tvp URÁN :wink:

Zdroj je focen ve "vyklopeném" stavu - za provozu je normálně DPS kolmo. Proto je C5 pod krytkou, která ten poměrně "těžký" ellyt mech. přidržuje. On je sice zapájený v DPS, ale při prudkém nárazu by mohlo dojít k popraskání (až vylomení) části DPS pod ním.
V tvém případě by takováto krytka (v první řadě) působila jako izolant. Přesto má ještě po bocích otvory - v těch místech by se muselo těleso ellytu ještě izolovat třeba průhlednou fólií :roll:

bourvil · #14 Příspěvek od **bourvil** » 30 led 2013, 10:32

Díky za všechny reakce.

Ze všeho tady napsanýho mám dojem, že taková Tesla Music 70 je ale z dnešního pohledu krajně nevyhovující ohledně bezpečnosti. Všechny filtrační kondenzátory jsou sice odizolovaný od kovový kastle, zem je vedena na zemnící kolík síťové šňůry ale na tohle je taky připojena zemnící svorka, která je vodivě spojená opět s celou kastlí. Takže celý řešení pro omezení zemních smyček ale příspěvek k bezpečnosti nulový.

Navíc celý čelní panel není lakovaný a tudíž, pokud by měly kondy probíjet tak bude celá kastle taky na dotyk nebezpečná i když celej zes předtím vykopne pojistky.... Taže tím pádem je každej sebelíp zrestaurovanej Music takový malý elektrický křeslo ne?

#15 Příspěvek od **rnbw** » 30 led 2013, 10:42

Ako sa tam moze objavit napatie, ked je to cele pripojene na PE v zasuvke?
