Minivrtačka s motorčekom MEZ Náchod K2FG12, zapojenie

Zpráva

tiktak1953 · #1 Příspěvek od **tiktak1953** » 21 led 2013, 18:50

Mam tu vrak tejto vrtacky,a neviem najst zapojenie.Podobny motorcek K6A25 nie,vdaka

tiktak1953 · #2 Příspěvek od **tiktak1953** » 22 led 2013, 11:23

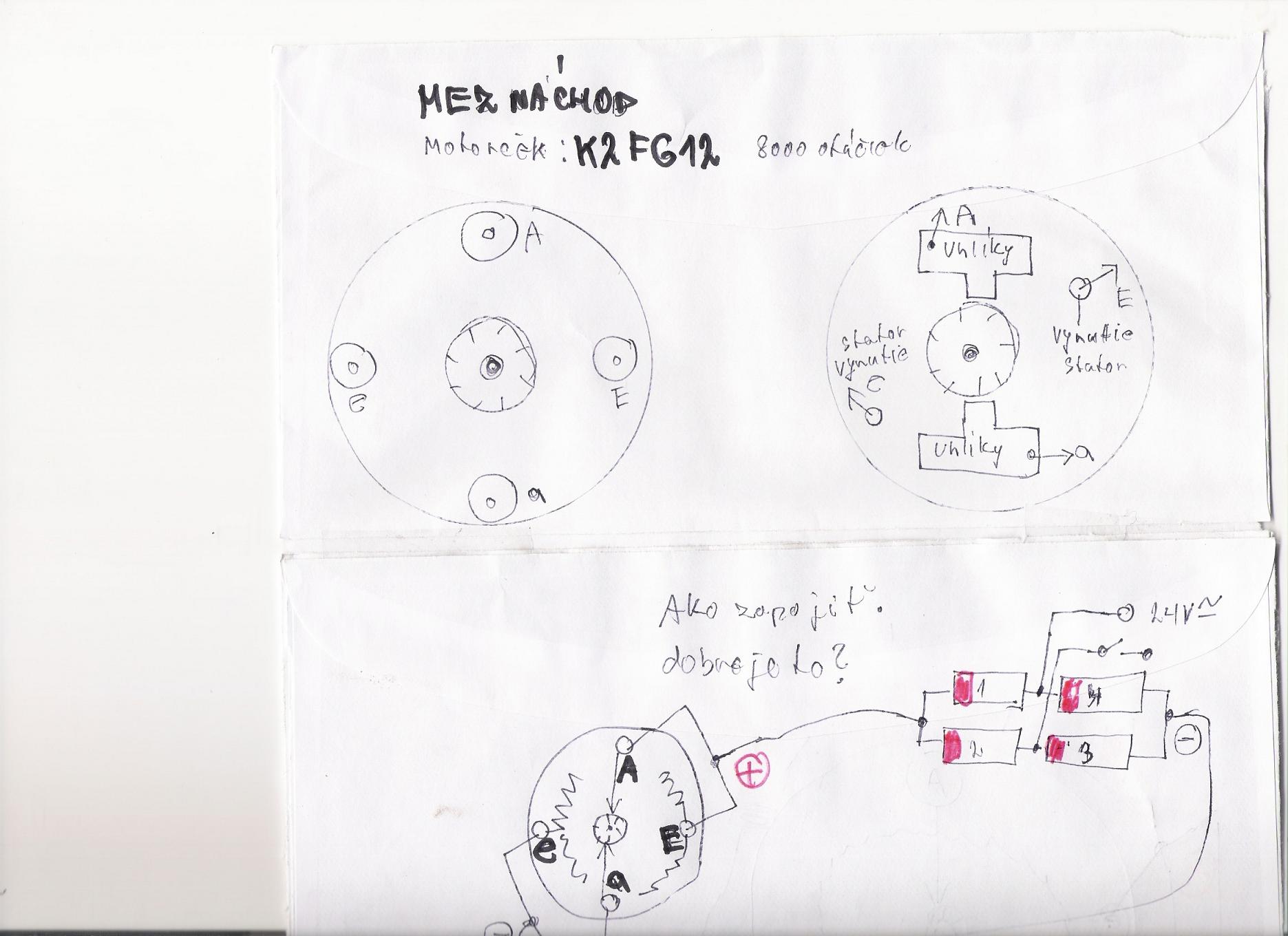

Ma to byt takto?
Dole kusok nevidiet,je tam prepojene male "e" s malym "a"ktore ide na -diody.
.................
Nikto nic?

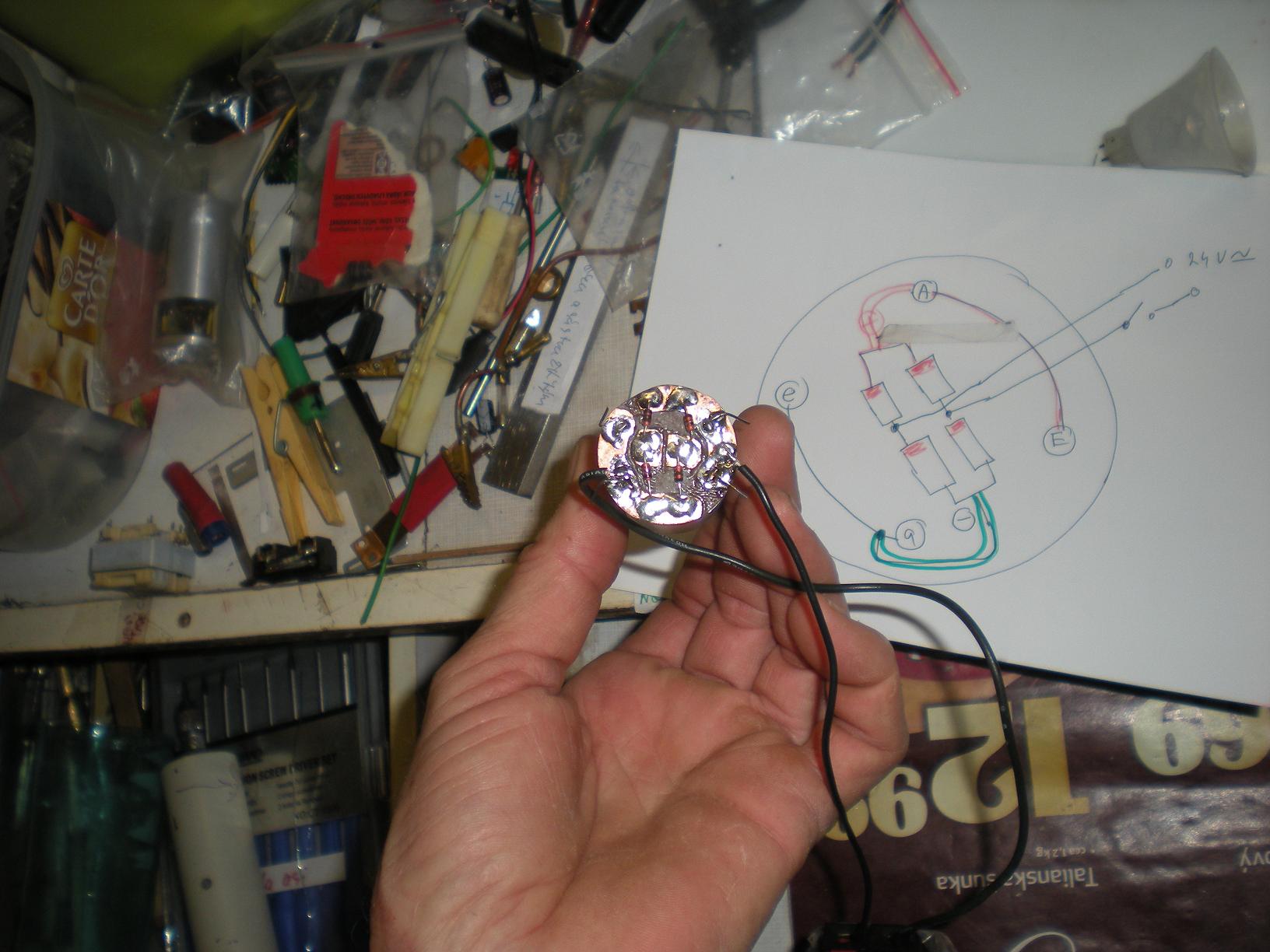

Zapojil som to tak ako nakreslil ,je to OK!Nad motorcek som urobil plosak ,pozor toto zapojenie na plosaku nie je podla toho NAKRESU.Ide to aj takto!

kulikus · #3 Příspěvek od **kulikus** » 22 led 2013, 17:40

Ano, je to jedna z možností. Vinutí statoru je tak paralelně k rotoru. Změř odpor toho vinutí. Aby vydrželo stejnosměrných 310V, musí mít větší hodnotu.

Další možnost je rotor v sérii se statorem, + na A, a na E, e na - případně
+ na A, a na e, E na -.

tiktak1953 · #4 Příspěvek od **tiktak1953** » 22 led 2013, 22:56

Vinutie ma 19,2ohm.Tych 310V jednosm.si sa pomylil?
A co takto,"A" a "E" spojit,na "e" + a na "a" - neslo by to?Samoze "a" a "b" rozpojene.Cav
-----------------

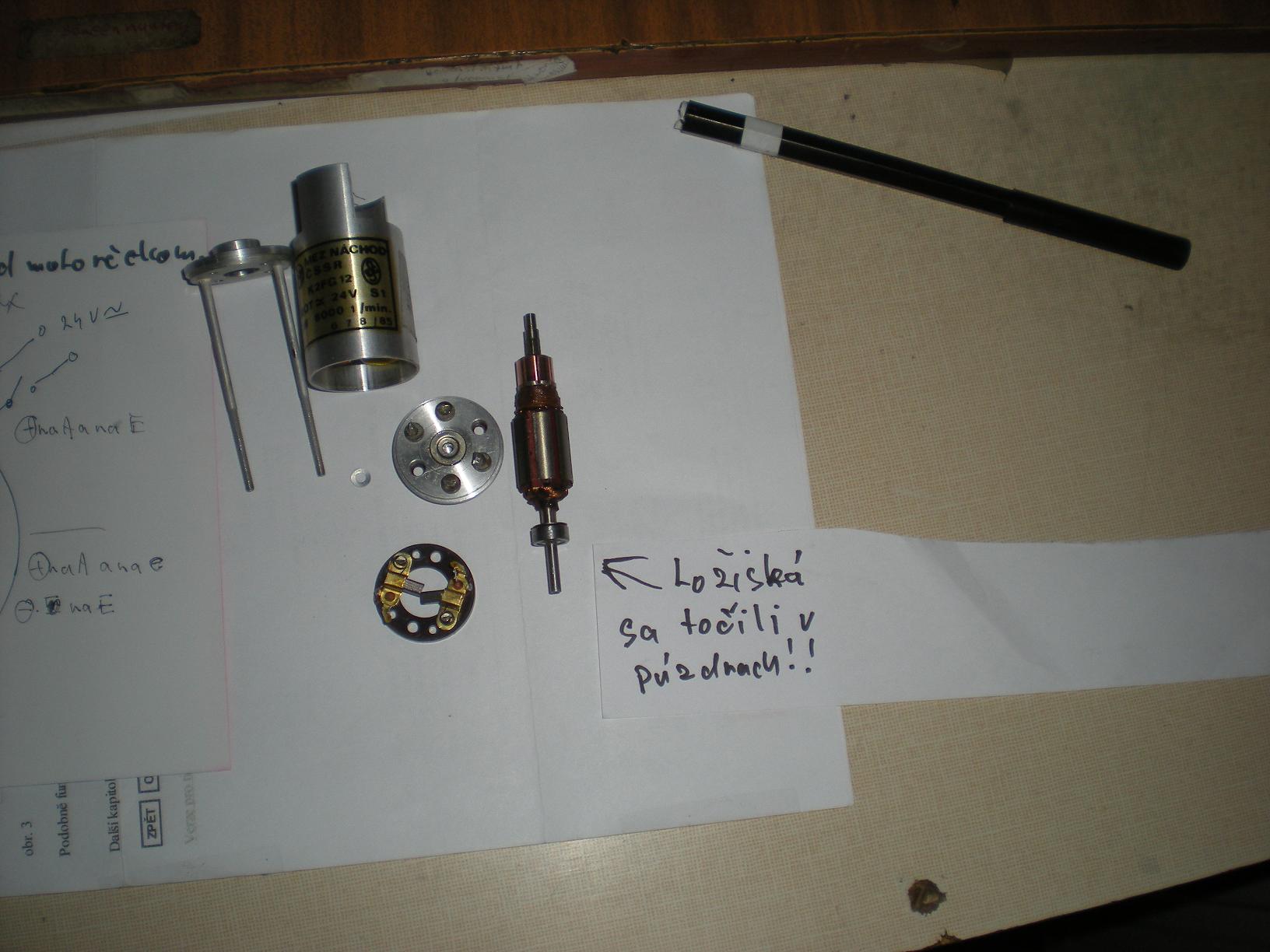

Musel som mot.rozobrat a opravit puzdra loziskov,lebo loziska hucali!
