Elektronický přepínač 2 stereo vstupů

Zpráva

honas · #1 Příspěvek od **honas** » 14 úno 2013, 14:35

Dobrý den,

mým cílem je sestavení elektronického přepínače 2 stereo vstupů na tlačítko a bez ledek, k zabudování do auta...

Mělo by to přepínat dva vstupy:
1. z DVB-T tuneru
2. z občas (ne vždy) připojeného ext. divx přehrávače.

pouze audio. Video mám pořešené přes RGB převodník...

a napajitelné pomocí rozvodu 12V v autě...

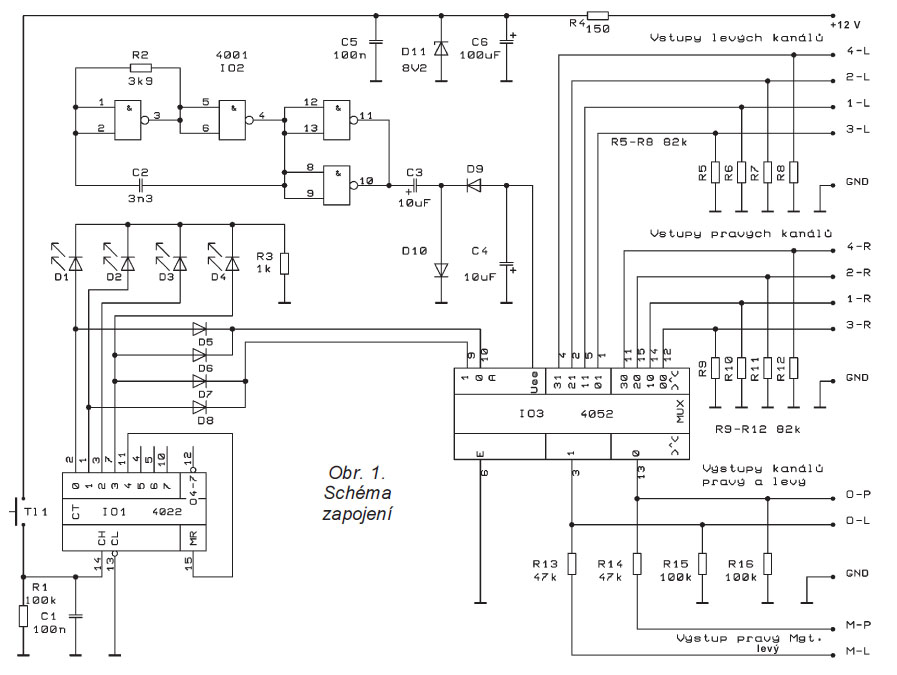

Velice se mi líbí konstrukce v PE 06 z roku 2007. (Schéma níže)

Dokázal by mi někdo prosím poradit jak upravit schéma pouze na přepínání 2 vstupů?

Jde mi o to to udělat co nejjednodušeji

Předem děkuji.

PS: mám doma pár 4066 v SMD provedení a eventuelně i nějakou tu PICku bych našel (16F8xx)...

PPS: eventuelní možnost bez tlačítka, a tím pádem automatické odstavení DVB-T tuneru, při připojení ext. přehrávače je také výtána...

#2 Příspěvek od **rnbw** » 14 úno 2013, 14:37

A potrebujes to skutocne prepinat? Nestaci zlucit oba signaly dokopy?

honas · #3 Příspěvek od **honas** » 14 úno 2013, 14:56

rnbw píše:A potrebujes to skutocne prepinat? Nestaci zlucit oba signaly dokopy?

No v podstate ani ne. Jde mi hl. o to, aby signal z dvbt byl pritomen porad a v pripade ze pripojim dalsi signal, se to preplo ( bud tlacitkem nebo automaticky).

honas · #4 Příspěvek od **honas** » 14 úno 2013, 15:12

rnbw píše:A potrebujes to skutocne prepinat? Nestaci zlucit oba signaly dokopy?

Myslis pres odpory proti zemi?

biker77 · #5 Příspěvek od **biker77** » 14 úno 2013, 15:56

Jednoduše stačí relé se 2 přepínacími kontakty a spínat ho při zapnutí přehrávače.

honas · #6 Příspěvek od **honas** » 14 úno 2013, 16:10

biker77 píše:Jednoduše stačí relé se 2 přepínacími kontakty a spínat ho při zapnutí přehrávače.

a relatkam sem se chtel prave vyhnout... ne ze bych tomu zrovna rozumel, ale nekde sem cetl ze pry dochazi ke zkresleni, k lupani pri prepnuti a zkratka to neni tak ciste...

Samo by to slo i obycejnym prepinacem... ale kdyz uz mam doma ty 4066...

Andrea · #7 Příspěvek od **Andrea** » 14 úno 2013, 16:37

Principielně asi nějak takhle. Generování přepínacího pulsu a záporného napájení jako v tom původním zapojení.

honas · #8 Příspěvek od **honas** » 14 úno 2013, 16:57

To je parada, dekuji!

ta hodnota r1 a c1 by byla jaka cca? a na CLK muzu proti zemi dat tlacitko nebo je to mysleno jinak?

EDIT: proti zemi ne... proti +12V ze ano? R1 - 100k a C1 - 100n???

Andrea píše:Principielně asi nějak takhle. Generování přepínacího pulsu a záporného napájení jako v tom původním zapojení.

Andrea · #9 Příspěvek od **Andrea** » 14 úno 2013, 17:06

To tlačítko na plus spolu s kondíkem a odporem na zem stejně jako v původním zapojení. Ty R a C na resetu 4013 třeba 10k a 10nF, slouží k nastavení přepínače do polohy "1" po zapnutí napájení.

honas · #10 Příspěvek od **honas** » 14 úno 2013, 17:10

Andrea píše:To tlačítko na plus spolu s kondíkem a odporem na zem stejně jako v původním zapojení. Ty R a C na resetu 4013 třeba 10k a 10nF, slouží k nastavení přepínače do polohy "1" po zapnutí napájení.

Parada, dekuji!!!

tzn. ze pokud zapnu napajeni je pruchozi vzdy jeden vstup. Pokud zmacknu tlacitko, tak se prepne na druhy vstup a zustane pruchozy ten druhy. A takhle porad dokola ??

Andrea · #11 Příspěvek od **Andrea** » 14 úno 2013, 17:12

No tak nějak by to mělo fungovat.

honas · #12 Příspěvek od **honas** » 14 úno 2013, 17:22

Andrea píše:No tak nějak by to mělo fungovat.

Ten smailik je tam ucelne ze jo?

ne vazne, pruser je ze doma nemam tu 4013 a kdyz ji objednam tak prijde nejdriv v pondeli/utery...

a vikend je idealni na pokusy...

neslo by to necim nahradit?

(vim ze zadam moc, ale neda mi to)

Andrea · #13 Příspěvek od **Andrea** » 14 úno 2013, 17:25

No potřebuješ klopný obvod typu T (děličku 2ma), tak když ho zbastlíš z elektronek, který máš v šuplíku, tak klidně.

honas · #14 Příspěvek od **honas** » 14 úno 2013, 17:38

Andrea píše:No potřebuješ klopný obvod typu T (děličku 2ma), tak když ho zbastlíš z elektronek, který máš v šuplíku, tak klidně.

tak to sem v pytli... ani ty elektronky nemam v supliku :roll:

napad1:

co takhle vynechat 4013D a tam kde byl napojeny proti 12v hodit 2-polovy prepinac? pomuze? nebo je to kravina?

napad2:

mam doma 555...

Andrea · #15 Příspěvek od **Andrea** » 14 úno 2013, 17:42

No přepínači ses chtěl vyhnout né?
