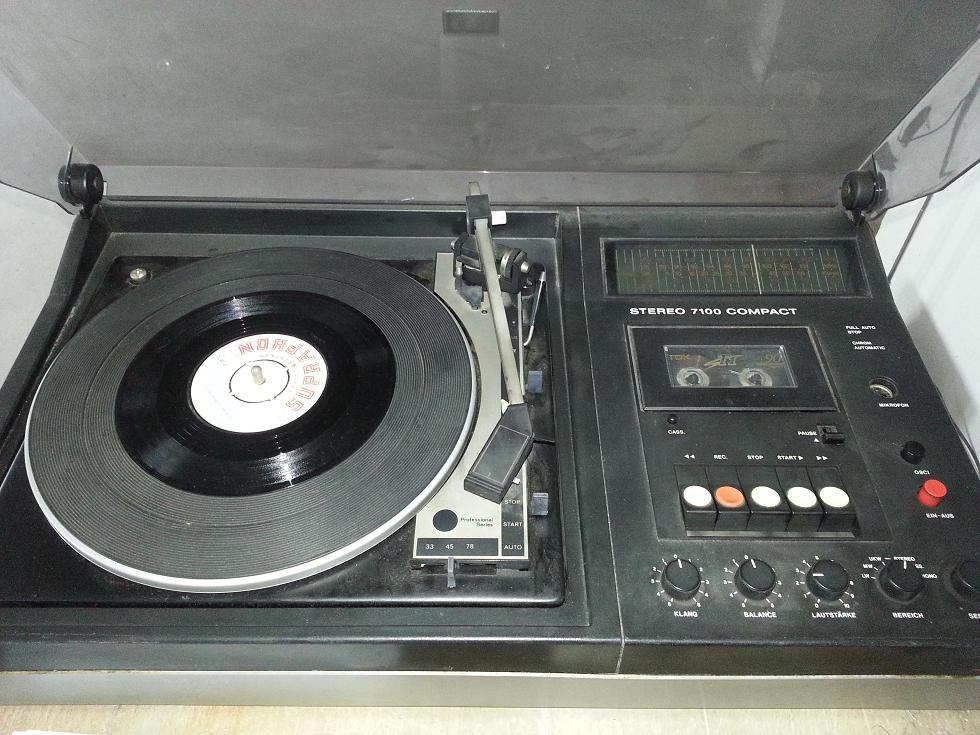

Gramo-radio ITT stereo 7100 compakt

Zpráva

segi · #1 Příspěvek od **segi** » 15 úno 2013, 08:36

Ahoj. Chcel by som zrepasovať gramofon na tejto zostave. Má to rôzne nastavovacie prvky na ramienku o ktorých netuším ako ich nastaviť,otáčaciu ihlu o 180st.....viete mi niekto poradiť?

Ďakujem

#2 Příspěvek od **ok1hga** » 15 úno 2013, 09:04

segi píše:môžem poslať foto

pošli fotky toho, co ti není jasné . . .

#3 Příspěvek od **ok1hga** » 15 úno 2013, 12:51

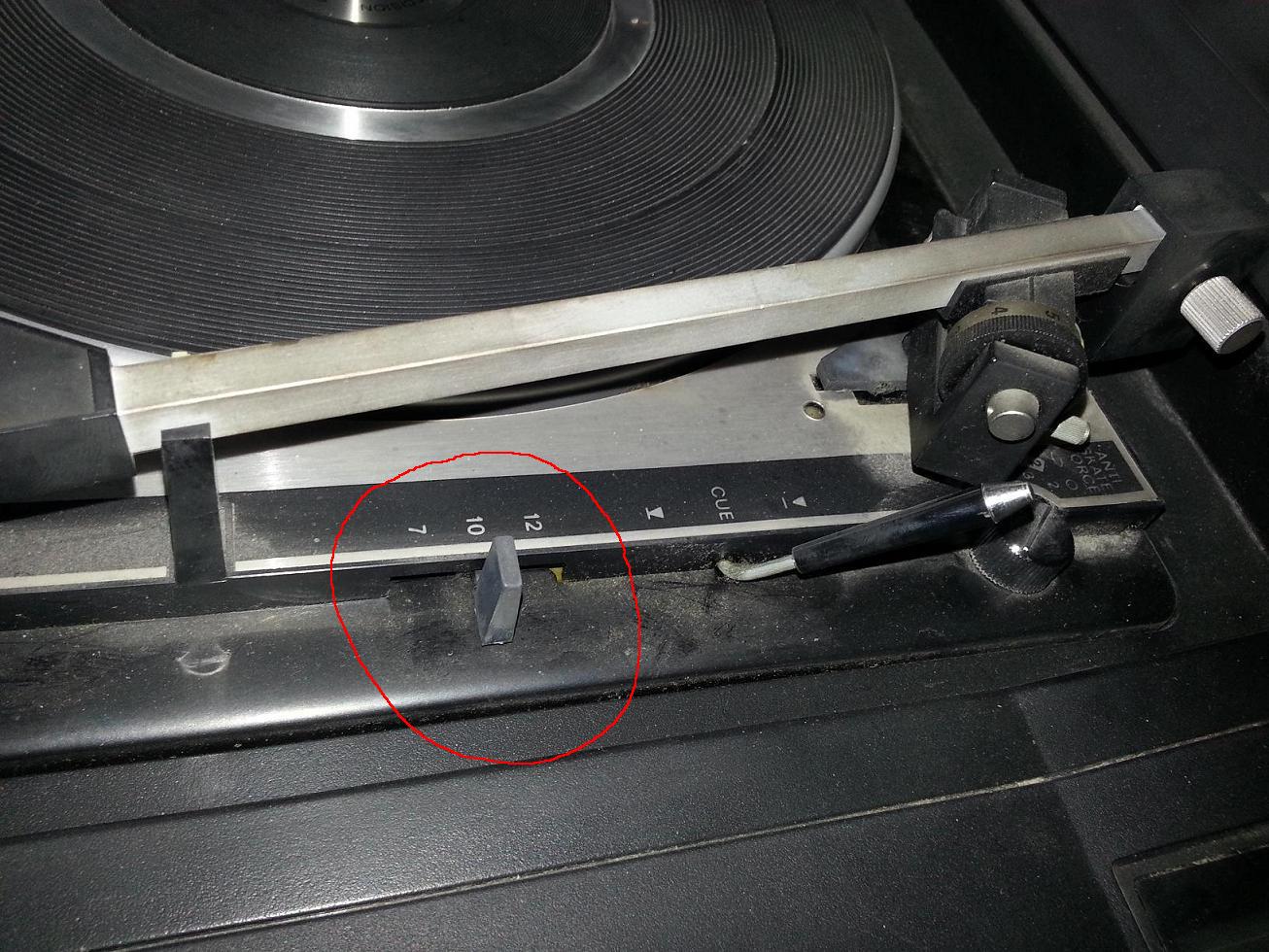

k obrázku "02":
přepnutí automatického hraní pro desky o průměru 7", 10" a 12"(inch, palců)

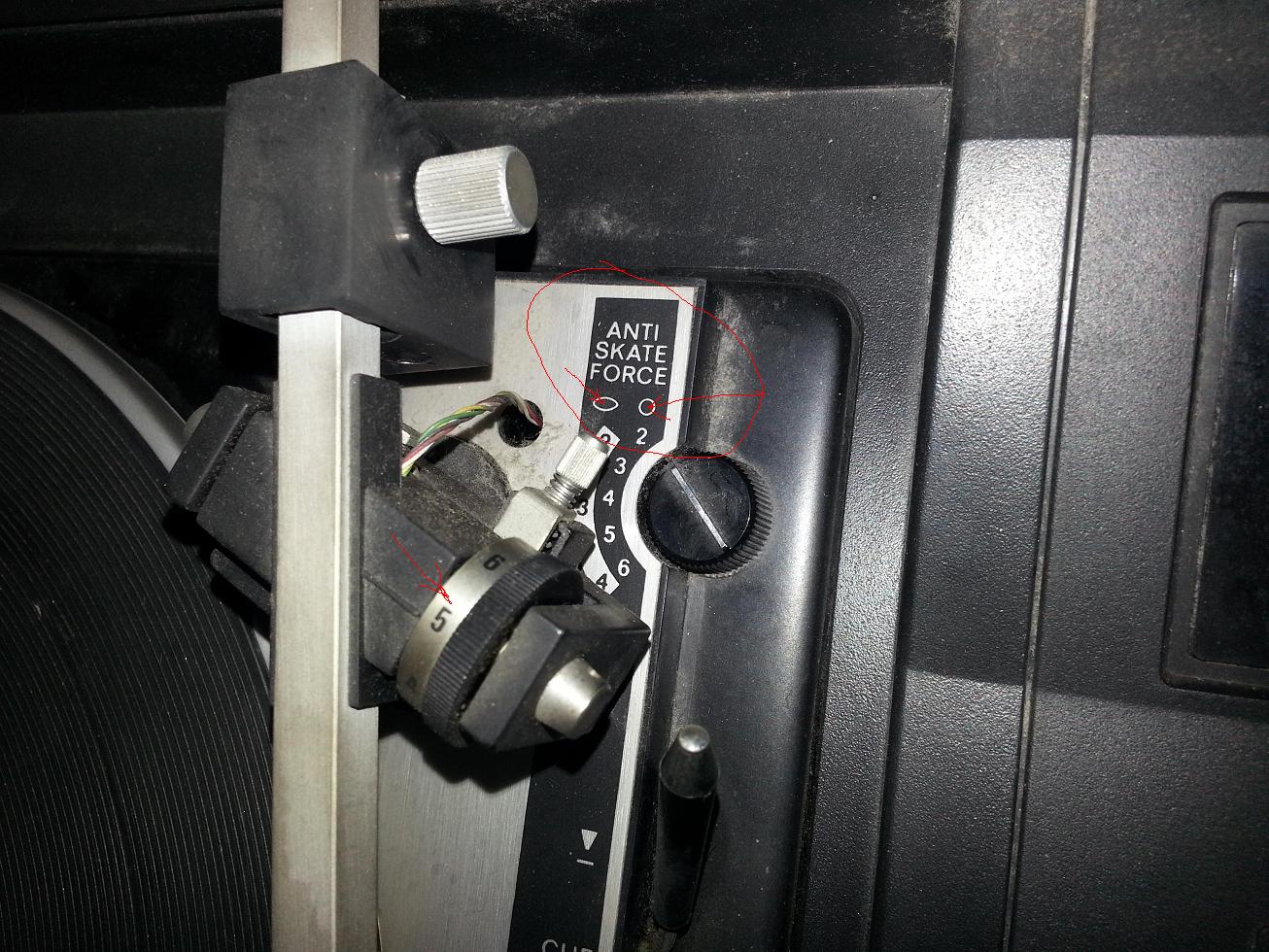

k obrázku "03":
nastavení anti-skatingu a přepočet síly pro hrot eliptický nebo kulový

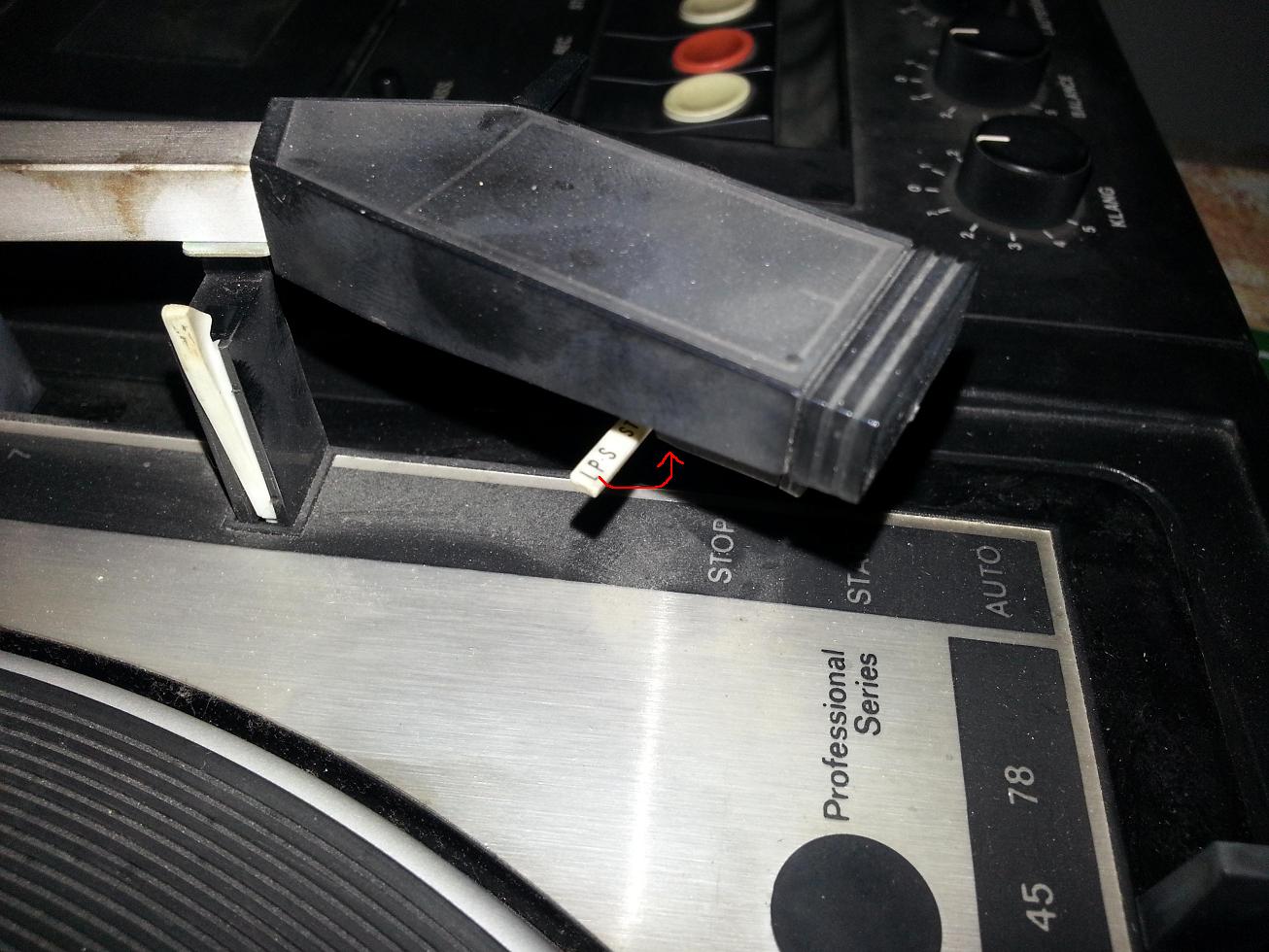

k obrázku "04":
protože má gramo i 78 otáček má i přepínání hrotů pro LP,S(elpíčka a singly) a ten druhý symbol není vidět, ale to je pro standartní desky na 78 otáček(šelakové desky, musí mít větší poloměr zakřivení hrotu!)

na našich gramofonech měly hroty označení barvou . . .
červené - LP,S
zelené - 78 ot.

#4 Příspěvek od **ok1hga** » 15 úno 2013, 13:04

http://www.freeservicemanuals.info/en/s ... 00COMPACT/
tady je servisní schéma, ale popis funkcí tam není a user manual jsem nenašel . . .

a to velké kolečko na obr.3 co tam je číslo "5" bude asi jemné nastavení tlaku na hrot, ale mohu se plést . . .

segi · #5 Příspěvek od **segi** » 15 úno 2013, 13:25

super,moc si mi pomohol....ďakujem :wink:

segi · #6 Příspěvek od **segi** » 15 úno 2013, 13:34

Ešte by ma zaujímala jedna vec.....prenoska má asi svoje za sebou a bude ju treba nahradiť (orig. asi ťažko zoženiem

) Či je to krýštálová,alebo magnetodynamická? Zistím to podla konštrukcie,alebo zapojenia?

#7 Příspěvek od **ok1hga** » 15 úno 2013, 13:41

je na ni něco napsané ?

. . . ale vzhledem k tomu, že to má kompletní nastavování všech potřebných parametrů si myslím, že by to měla být vlžka magnetodynamická s diamantovými hroty . . .

zkus ji opatrně vyndat a detailně nafotit

pokud to tak je (magnetodynamická vložka), určitě v háji nebude a pokud se podaří sehnat nový hrot (hroty) máš vyhráno.

. . . tak jsem se letmo koukal do schématu a nezdá se mi, že by tam byl RIAA předzesilovač,
takže to vypadá, že tam nejspíš bude keramická vložka . . .
chce to důkladně prozkoumat . . .

segi · #8 Příspěvek od **segi** » 15 úno 2013, 13:55

keď to má všetky nastavovacie prvky,potom by bolo asi lepšie nahradiť prenosku neakou kvalitnejšou, magnetodynamickou .....
cez víkend to lepšie preskúmam....zatial dík...

#9 Příspěvek od **ok1hga** » 15 úno 2013, 13:58

podívej se na to a pak se uvidí . . .
prozatím udělej ty fotky, ať máme nad čím přemýšlet . . .
a napiš typ té originální vložky.

#10 Příspěvek od **kokun** » 15 úno 2013, 14:45

AME má velký sortiment gramovložek (i samotných hrotů-chvějek) a co nemají, to příp. zajistí.
Mají k tomu i obsáhlý katalog :wink:

#11 Příspěvek od **Hill** » 15 úno 2013, 19:00

ITT/Schaub-Lorenz používal ve svých stereofonních přístrojích několik typů krystalových a keramických přenosek (což je případ i tohoto kombajnu), ale do nich jen dvě nebo tři chvějky - tato by mohla být podle vzhledu ta správná pro S/LP a N78.
Když nepořídíš, koukni se, jak je přenoska ve skořepině uchycená, a podle toho se poohlédni po náhradě.
U novějších modelů už se používala MM přenoska s 1/2" uchycením (obvykle se doporučuje nějaká levnější AudioTechnica)

konosuke · #12 Příspěvek od **konosuke** » 16 úno 2013, 14:22

V této třídě výrobku půjde nejspíš o přenosku piezo nebo keramickou. Magnetodynamická má lehounké ramínko a svislou sílu na hrot (přítlak) 10-20 mN (1-2g) kdežto piezoelektrická několikanásobně víc. Magnetodynamická mívá většinou 2 montážní šroubky M 2.5 (12.6 mm) a 4 piny vývody (L, R a 2 x zem) piezoelektrická 3 ale jsou vyjímky, například Nivico DT51 má 4. Možná bude po mírné úpravě pasovat.
http://www.ame.cz/Gramo-prenoska-DT51-N ... 10699.aspx

durkovic · #13 Příspěvek od **durkovic** » 18 úno 2013, 15:20

Nivico DT-51 je piezoeletrická prenoska so 4 vývodmi, prítlak sa nastavuje okolo 4g. tieto Nivico boli osadzované do viacerých gramorádií ktoré mali prenoskovú hlavu (headsell) umožnujúcu uchytenie prenosiek s uchytením 1/2" (cca 12,6mm) videl som už aj veľmi podobnú prenosku ako Nivico DT-51 tiež piezoeletrika s tým že mala dvojitý hrot LP.S takže bola zabezpečená dvojnásobná hracia životnosť bez nutnosti vyberania, zháňania a výmeny. podobne takto teraz vyrábajú ak VK4202. je to šikovne vymyslené.

ale niektoré naozaj majú síce dvojitý hrot s tým že jedna strana je pre LP(SP) platne a druhá strana vložky má hrot pre snímanie "šelakoviek" (78ot).

#14 Příspěvek od **ok1hga** » 18 úno 2013, 15:44

VK 4202
. . . jen mě fascinují ty ceny !
co je kurňa na tom tak drahého?
taky jsem nezjistil jestli je to keramika(delší životnost) nebo krystalová (Seignetova sůl)

dříve stála safírová jehla asi 12 Kčs a vložka VKxxxx asi 45 Kčs.
Diamantová jehla asi 195 Kčs a vložku jsem kupoval VM2102 za 560 Kčs . . .
Proč dnes nejsou stejné rozdíly mezi VM a VK ?
AT-91 Audiotechnica

konosuke · #15 Příspěvek od **konosuke** » 18 úno 2013, 17:24

Drahého je na tom to že jde o máloseriovou výrobu, výběhový výrobek a tutíž fixní réžie provozu se rozpustí do relativně malého počtu kusů jehož cena je pak vyšší aby pokryla vlastní náklady (materiál, mzdy, réžie, odpisy a nějaký ten kalkulovaný zisk coby hlavní stimul výroby).
