Arduino termočlánek, převodník

Zpráva

sheep · #1 Příspěvek od **sheep** » 16 úno 2013, 21:07

Zdravim chlapi,jsem silnoproudař tak se omlouvám za položené otázky.
Chtěl bych měřit teplotu přes Arduina,není ani tak problém s naprogramováním ale nějaký převodník.
Po připojení termočlánku K na měřák bych měl změřit nějaký napětí.Ikdyž v mV,ovšem já nenaměřím nic.Vlastním ale měřák pro připojení termočlánku a tím vylučuji že je špatný.
Použil jsem pro zesílení LM358 ale nejsem schopen dostat lineární výstup.
Zapojení je s jednoduché s neinvertujícím vstupem.
Připojuji obrázek schema.
http://www.elweb.cz/kalkulator.php?obvod=2
Na téhle stránce i hezký kalkulátor.
Podle tohoto zapojení je na výstupu 150mV při zvyšování teploty se zvedá napětí cca o 3mV pomalinku neadekvátně vůči teplotě a při vyšší skočí na 1,2V až 5V a to zase velmi rychle neadekvátně vůči teplotě.

Nepotřebuji nic přesného stačí tolerance 5-10V potřebuji měřit v rozsahu 350-400st. a nechce se mě dávat velké peníze za různé převodníky.
Za každou pomoc a radu díky.

procesor · #2 Příspěvek od **procesor** » 17 úno 2013, 08:34

Musíš použiť aj záporné napätie aspoň -2V (viac nevadí). Kladné vy malo byť o +2..3V viac ako požaduješ pri meramí.

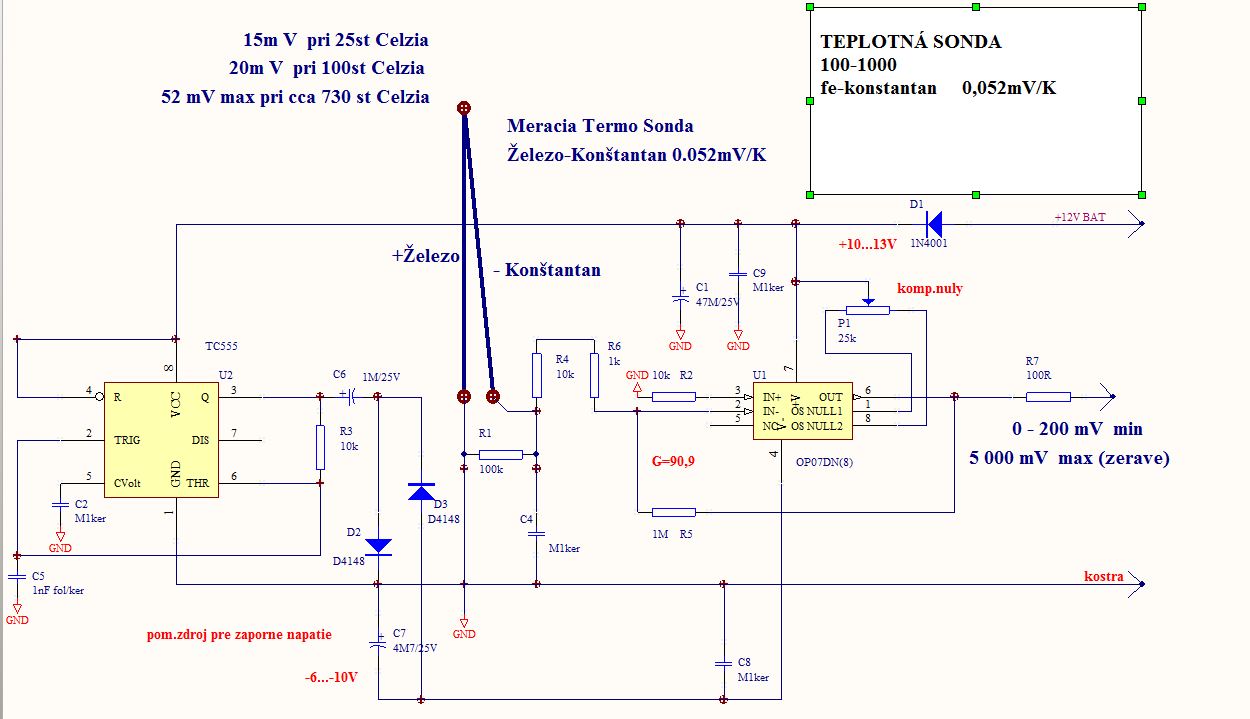

Dole zapojenie...bez kompenzácie studeného konca a bez linearizície.
