Změření IGBT

Zpráva

delis · #1 Příspěvek od **delis** » 19 úno 2013, 23:21

Dobrý večer, můžete mi poradit, kterak správně ověřit funkčnost IGBT tranzistoru, případně jak je testujete. Děkuji

cabernet · #2 Příspěvek od **cabernet** » 20 úno 2013, 06:28

Pokial je vadny, v drvivej vacsine ma skrat na prechodoch. Niekedy sa stava, ze ma odpalenu riadiacu elektrodu G. Staticky ju meriam na kapacitu voci elektrode S. Ta je zhruba 10nF aspon u tych, s ktorymi sa bezne stretavam ja. U mna este jedna vyhoda, ze v krajnom pripade mam poruke vzdy novy modul, tranzistor.

BOBOBO · #3 Příspěvek od **BOBOBO** » 20 úno 2013, 06:29

Stejně jako mosfet , ale bez substrátové diody , do C nějakou žárovku ze zdroje a na G 0 a do 12V . Při 0 musí být žárovka zhasnuta . Ale pokud je vadný , tak je stejně věršinou ve šlusu . No a průrazné měřím stejně jak u bipoláru . Potřebným napětím , které pouštím přes R , kterým by do zkratu teklo do 5mA .

Davidus · #4 Příspěvek od **Davidus** » 20 úno 2013, 08:26

http://www.youtube.com/watch?v=cR7U3Pqy7mQ snad by to mělo jít i takhle, ale bez té diody

Habesan · #5 Příspěvek od **Habesan** » 21 úno 2013, 14:41

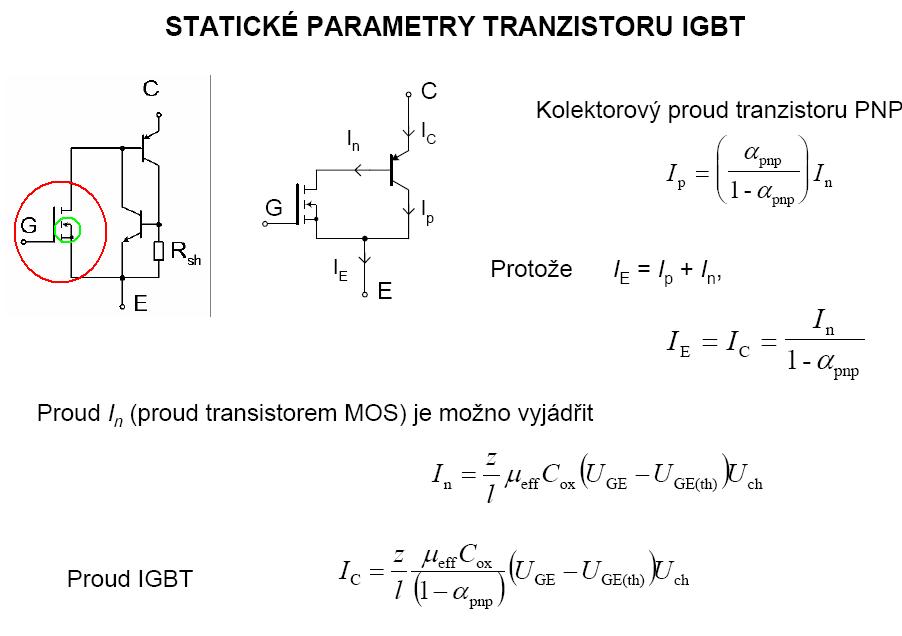

Větší problém je, jak ověřit saturační napětí u IGBT, který ho má udané při stovkách Ampér.

delis · #6 Příspěvek od **delis** » 21 úno 2013, 22:53

Děkuji pánové za rady, teď jsem se k tomu nedostal, zítra uvidím co naměřím.
