Bluetooth od LM

Zpráva

LMitsch · #1 Příspěvek od **LMitsch** » 25 úno 2013, 00:00

Ahoj, zkouším připojit bluetooth modul LM780 od firmy LM (http://www.lm-technologies.com/downloads/modules/bluetooth-data-modules/LM780/datasheet/LM780_Datasheetv1.2.pdf) k PC. Pro napájení používám 5V stabilizované napětí a snažím se o komunikaci přes UART. Pro převod úrovní používám MAX232. Převodník pracuje správně, ověřoval jsem pomocí osciloskopu a propojení RxD a TxD do smyčky.
Jelikož modul podle datasheetu má přednastaveno hardwarové řížení, spojil jsem jeho vývody UART_RTS a UART_CTS (snad to tak má fungovat). Připojeny u bt modulu jsou tedy kromě napájení už jen signály UART_RxD a UART_TxD (do kříže s PC rozhraním).
Po tomto zapojení jsem se snažil pomocí AT příkazů nastavit modulu nějaké parametry, leč neuspěl jsem ani se základním příkazem AT (ve formátu AT\cr, viz http://lm-technologies.com/downloads/adapters/bluetooth-serial-adapters/LM048/at-command-manual/AT_Command_Manualv1.4.pdf). Pin UART_TxD u bt modulu po přijetí AT příkazu zůstal v log. 1 (ověřeno osciloskopem), tedy bt nic neodpovídá.
Bohužel jsem nenašel (kromě krátkého datasheetu a seznamu AT příkazů) žádný příklad použití, tak nevím, jestli něco nedělám zásadně špatně.
Co mám provést jako první po připojení modulu? Někde jsem četl, že u některých modulu je nejprve nutné vstoupit do Command modu, jen tady nic takového psané není.
Jsem bezradný, děkuji za jakoukoliv pomoc

procesor · #2 Příspěvek od **procesor** » 25 úno 2013, 08:14

Možno od veci...RTS a CTS majú v popise ...Active Low... z hlavy teraz nevytiahnem ako je to s definovaním logických úrovní pre RS232.

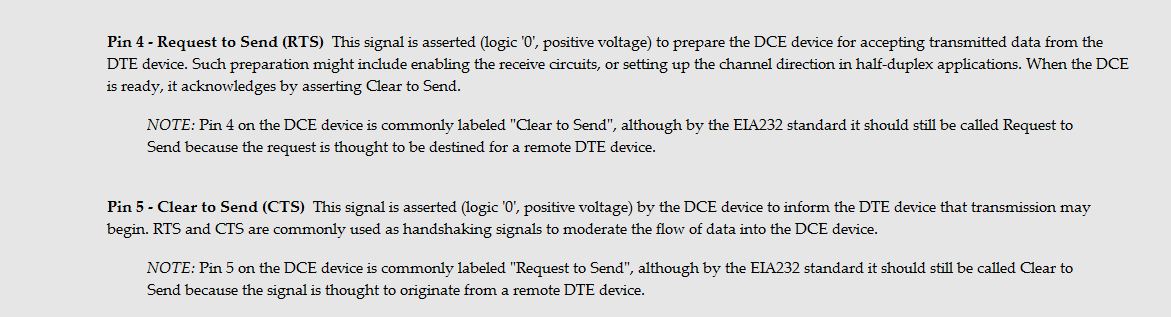

Edit: tu...

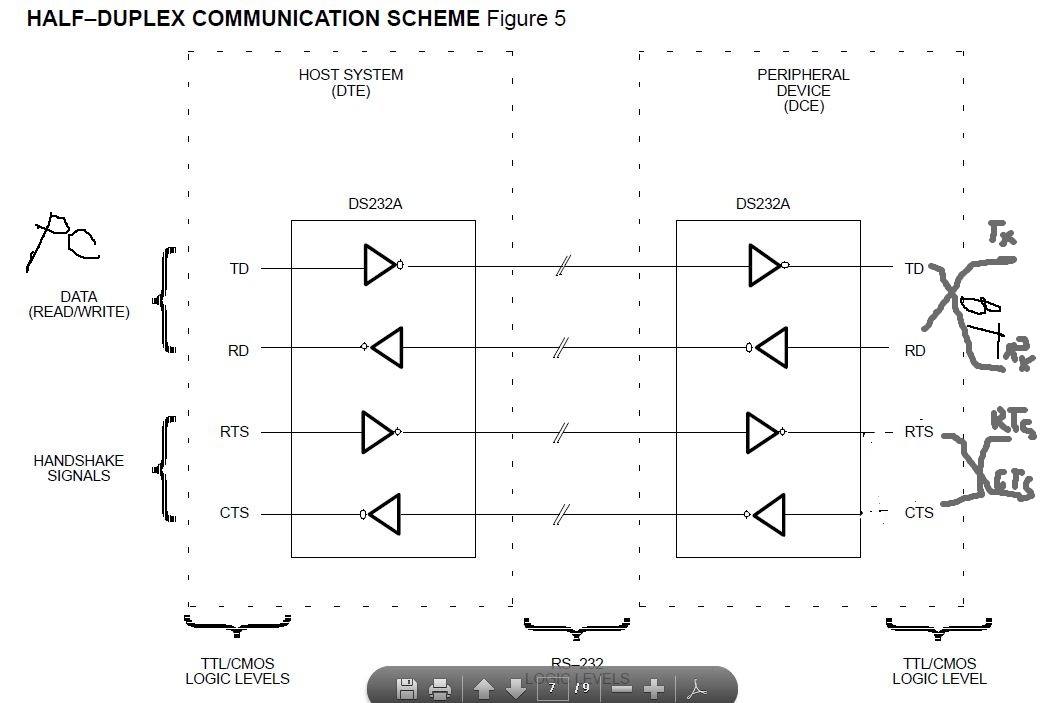

A prepojenie...

LMitsch · #3 Příspěvek od **LMitsch** » 25 úno 2013, 12:38

Díky za odpověď.
Toto zapojení (překřížené RxD-TxD a RTS-CTS) jsem zkoušel, ale modul neodpověděl. Nyní mám RTS a CTS spojené. Podle časového diagramu, co jsem našel, je pro povolení odeslání bytu z modulu do PC nutné, aby RTS a CTS byly aktivní (u tohoto modulu tedy asi v log. 0). Pokud to chápu správně, tak RTS nastavuje bt modul sám a tedy pokud nastaví log. 0, jako že chce vysílat, tak se mu díky spojení objeví log. 0 i na CTS a je možné vysílat. Ale nevím to jistě...

#4 Příspěvek od **Michal22** » 25 úno 2013, 22:27

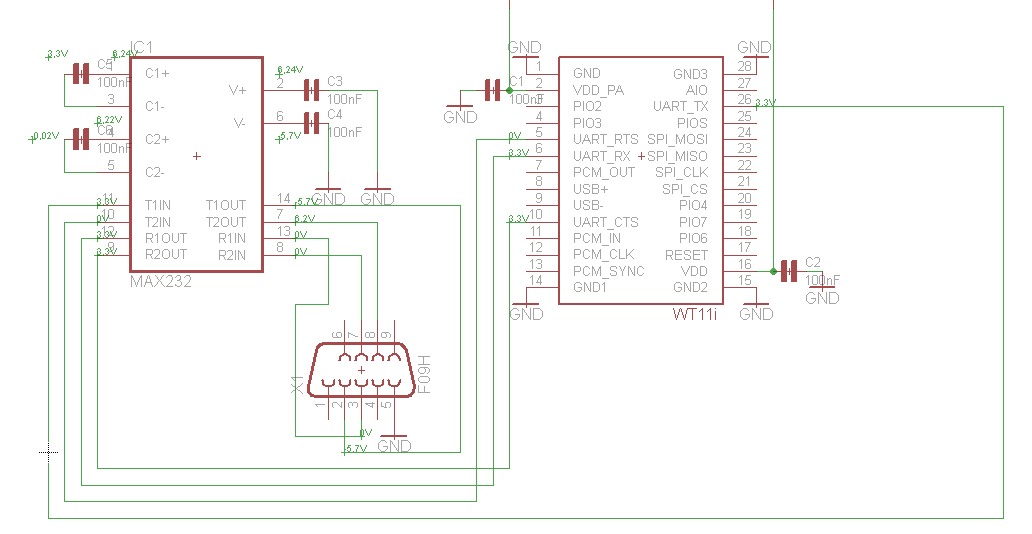

Řešil jsem něco podobného, úspěšně. Sice s modulem jiné firmy, ale třeba ti to pomůže. Mám tam uvedeny i hodnoty napětí.
