stasek · #1 Příspěvek od **stasek** » 01 bře 2013, 15:09

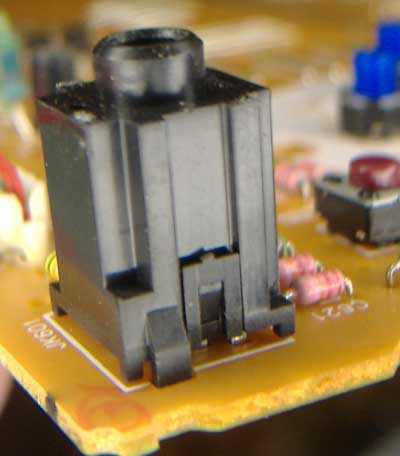

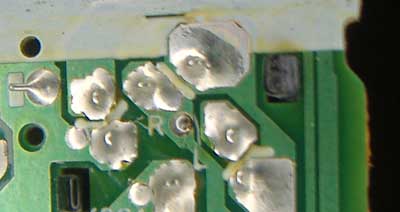

Dobrý den přeji, dceři nefunguje ve věži vypínání reproduktorů, když chce poslouchat přes sluchátka. Zasunutím jacku se vždy reproduktory vyply, teď už ne. Usoudil jsem, že bude vadná zásuvka (mechanické rozpínání). Všechny, co mám ve svých zásobách jsou konstruovány s kontakty bokem. Tady je ovšem zásuvka s čelními kontakty. Neví někdo prosím, pod čím to hledat? Konektor jack zásuvka 3,5 mě nic vyhovujícího nenašlo. Všude jsou nabídky jen s kontakty z boku. Tato zásuvka je nacvaknutá čelně do plošného spoje a pak připájena. má 7 kontaktů. Je to věž Panasonic model SA-AK410E-S Snad na fotkách bude něco vidět.

#2 Příspěvek od **jezevec** » 01 bře 2013, 15:45

Třeba tady.

DELONG · #3 Příspěvek od **DELONG** » 01 bře 2013, 17:15

Niečo takéto? Podľa datasheet HTJ-038-28A Plast
HTJ-038-18A Metal

http://sell.bizrice.com/selling-leads/78457/PDA-Jack-3-5mm-Connector-HTJ-035-18-series-Stereo-Earphone-Jack-3-5mm-Jack-.html
http://www.alibaba.com/product-gs/220241890/Media_Player_Connector_Mono_Headset_HTJ.html

#4 Příspěvek od **kokun** » 01 bře 2013, 18:01

Toto je zřejmě on. Když jich koupíš 5000ks, tak je tvůj :lol:

Sehnat ho jako kusovku nebude ale žádná holá (_!_) :cry:

Používaly se taky v nějakém tvp TOSHIBA - takže jedině pokud by je měl nějaký autorizovaný servis. ..

Asi dopadneš jako tady :cry:

#5 Příspěvek od **jjilek** » 01 bře 2013, 22:11

Tady je to asi taky on, jen za 5 dolarů.
http://www.ebay.com/itm/4pcs-1-4-6-35-S ... 43b91e26c1
Nebo zkus pohledat tady:
http://www.ebay.com/sch/i.html?_sacat=0 ... o+Jack+PCB

KUBO · #6 Příspěvek od **KUBO** » 01 bře 2013, 22:18

Skús opatrne po jednom povyberať pliešky, vyčistiť a napružiť. Ak nieje niektorý zlomený malo by to fungovať.

stasek · #7 Příspěvek od **stasek** » 01 bře 2013, 23:09

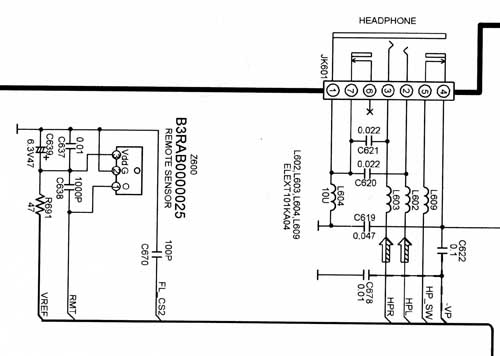

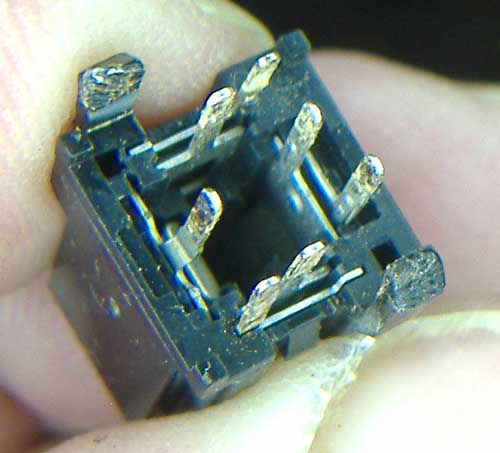

Pánové děkuji za odpovědi, já jsem si nechal od vnuka stáhnout servisní manuál, protože jsem chtěl vědět, jak je zásuvka zapojena. Na fotce je výřez ze schematu. Když jsem vyletovanou zásuvku prohlížel pod lupou, tak jsem nenašel nikde nic, co by mohlo vypínat reproduktory. Prostě ten džek, co ho strčím do otvoru, tak se připojí pouze na pravý a levý kanál a na kostru. Nikde v dosahu nejsou nějaké vypínací kontakty. Mě to připadá, jako by tato zásuvka ani nebyla konstruovaná na vypínání reproduktorů. Kontakty na odpojování by podle mně měly být odehnuty tělískem džeku, ale není tam nic, co by tak mělo fungovat. Pinů je tam sice 7, ale dvě dvojice jsou pořád propojené a uvnitř dutiny ani vidu, po možnosti s nimi hýbat. Nejsem teoretik ani zběhlý ve čtení schemat, ale na obrázku to vypadá, že by ty kontakty měly jít vypínat, ale fakt skutečnost vypadá jinak. Až se dcera vrátí z víkendu, tak ji musím znovu vyzpovídat, jestli to vůbec někdy fungovalo, jak jsem v úvodu psal, tedy s vypínáním reproduktorů při poslechu se sluchátky. Tak kdyby jste byli té dobroty, mrknuli na schéma a popsali, jak to má tedy fungovat. Ještě bych dodal, že uvnitř zásuvky vypadá vše normálně a neopotřebovaně. Je jak nová.

KUBO · #8 Příspěvek od **KUBO** » 01 bře 2013, 23:45

Ale vypína reproduktory. Zjednodušene povedané signál HP_SW pri zastrčení slúchadiel aktivuje funkciu mute u koncového stuňa zvuku.

AlesALF · #9 Příspěvek od **AlesALF** » 01 bře 2013, 23:48

Podle toho výřezu ze servisního manuálu tam jsou dva páry kontaktů které slouží pro signalizaci připojeného konektoru sluchátek, z toho jeden pár je nezapojen. To jsou 4 piny a zbylé 3 jsou pravý a levý kanál plus zem. Signalizační piny jsou očíslovány 6,7 a 4,5. Tebe zajímá pár 4,5 přičemž na pinu 4 bude patrně napájecí napětí (plus pól) a pin 5 signalizuje připojení konektoru sluchátek (je označen "HP_SW" coč patrně bude HeadPhone_SWitch). Takže změř jestli se ti mění napětí na pinu 5 když zapojíš sluchátka, pokud ano tak bude chyba někde dál v obvodu a ne v konektoru.

Zase pozdě :-)

stasek · #10 Příspěvek od **stasek** » 02 bře 2013, 00:01

Ne, bohužel, ve schematu je pin 4 připojen na kostru, je to ten vodič, co míří na obrázku doprava. Taky jsem to mohl vložit větší.

#11 Příspěvek od **rnbw** » 02 bře 2013, 00:18

Tak je to akurat obratene, signal HP_SW sa uzemnuje.

#12 Příspěvek od **Hill** » 02 bře 2013, 07:32

Mohl se vyvrátit plastový doraz v konektoru, takže kontakty nerozpojí. To není problém zjistit, jestli kontakty 4-5 a 6-7 rozpínají při zasunutí kolíku.
Když nerozpojí, máš dvě možnosti: shánět nový konektor nebo ty dva dráty od konektoru odpojit a instalovat na bok nebo dozadu malý vypínač, kterým budeš umlčovat koncový stupeň ručně (to jsem nedávno dělal u věže Philips FW330).

stasek · #13 Příspěvek od **stasek** » 02 bře 2013, 09:29

To jsem zkoušel, ty kontakty zůstávají spojené i při zasunutí konektoru sluchátek. Vypadá to tak, že to udělám tak, jak radíš, tedy vypínat zvlášť, protože sehnat stejnou zásuvku jednoduše nepůjde. Představuji si to takto, že odcvaknu ty trvale spojené piny4-5 a 6-7, vletuji zpět konektor a z plošného spoje pak vyvedu dráty vedoucí původně k té dvojici pinů na dvojitý spínač. Jenom bych se rád optal, jestli nebude na závadu, když se třeba někdy vypnou reproduktory dřív, než se zasune konektor sluchátek a konec bude chvíli nezatížený.

#14 Příspěvek od **Hill** » 02 bře 2013, 10:43

To nehraje roli, nic se nestane: do sluchátek přece jde signál z jiného zesilovače, a to tak, že trvale. O sluchátkách ten "velký" koncák vůbec neví.
Tím spínačem blokuješ jen zesilovač reproduktorů (obvykle jeden kontakt vyvolává funkci MUTE a druhý kontakt STD-BY, ale jen pro koncový stupeň reproduktorů, zbytek věže do STD-BY nepřejde)

#15 Příspěvek od **kokun** » 02 bře 2013, 11:23

Z fota DSCF6013.JPG je vidět, že jednotlivé kontakty lze jednoduše vysunout a zkontrolovat, příp. napružit, jak píše výše KUBO.
Pokud by oprava nebyla možná, v důsledku nějakého poškození toho plastu, tak se pokus kontaktovat nejbližší (příp. centrální) autorizovaný servis pro ČR: Servis a podpora
Až pak bych (v případě neúspěchu) šel cestou nějaké "úpravy" :roll:
