dzenkyns · #1 Příspěvek od **dzenkyns** » 21 bře 2013, 19:53

Dobrý den, obracím se na Vás s problémem, se kterým si nevím rady, předem říkám, že nejsem tolik znalý elektroniky, no něco málo jsem dříve " upájel". Takže: Mám asyn.motor, na jehož druhém konci hřídele je upevněn magnet a cívka - tachogenerátor, je to zpětná vazba řídící elektroniky otáček tohoto motoru. Při plných otáčkách, tedy cca 2800/min, dává tacho cca 4,3V sřídavé. Tého cívky, chci využít při návrhu spínače, jehož koncovým stupněm je relé a to tak, že již při napětí na cívce tacha 0,05-0,1V se relé sepne, a pod touto hranicí vypne.Toto relé bude spínat zas něco jiného. Proud cívky jsem meměřil, bude prvděpodobně velmi malý. Hranici sepnutí či vypnutí bych rád doladil trimrem, či potenc. Nějaké zapojení se sledováním napětí na cívce, klopným obvodem atd? Pomůže někdo navrhnout nějaké funkční zapojení? Díky

BOBOBO · #2 Příspěvek od **BOBOBO** » 22 bře 2013, 06:44

Musel by jsi odladit , třeba takto .

dzenkyns · #3 Příspěvek od **dzenkyns** » 22 bře 2013, 12:04

Zdravím, můžeš k tomu dát nějaký popisek? co myslíš tím odladit? případně doplnit o parametry? Děkuji za zájem.

BOBOBO · #4 Příspěvek od **BOBOBO** » 22 bře 2013, 13:50

Zesílení prvního OZ , elyt po usměrnění-integraci , jeho vybíjecí odpor , připojení relé - přímo , přes pomocný trand .

dzenkyns · #5 Příspěvek od **dzenkyns** » 22 bře 2013, 14:31

rozumím tomu dobře, že na výstupu prvního OZ je přes diodu připojené relé? ne, to není značka relé, U druhého OZ vidím tyristor? nebo se mýlím ve značkách...? Je to levné, minimum součástek... Já nicméně nedokážu spočítat hodnoty R a C, jaký Oz by bylo vhodné použít, napájení podle použitého Oz?

Habesan · #6 Příspěvek od **Habesan** » 22 bře 2013, 14:58

Já tam vidím elyt, a TL431.
Když to neumíš spočítat, tak ty hodnoty stanov pokusně.

dzenkyns · #7 Příspěvek od **dzenkyns** » 22 bře 2013, 17:50

Jo, už tomu trochu rozumím, sorry za neznalost značek , o elektroniku jako okrajový koníček jsem naposledy zajímal před 20 lety. Díky

dzenkyns · #8 Příspěvek od **dzenkyns** » 23 bře 2013, 00:44

První OZ je zapojen tedy jako neinvertující zesilovač a druhý jako komparátor, je to tak? OZ biopolární stačí? Je možno použít nesymetrické napájení?

#9 Příspěvek od **PavelFF** » 23 bře 2013, 18:37

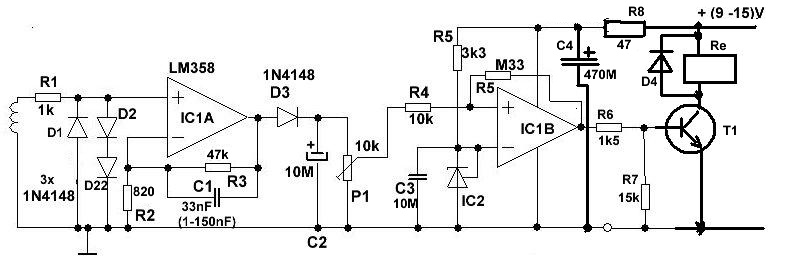

Doplnil jsem ti hodnoty součástek a odladěním je myšleno to, že málokteré zapojení funguje ihned podle výpočtu a představ a musí se upravit hodnoty součástek. Někdy i celá koncepce.

Hodnoty v obrázku jsou první nástřel a některé se mohou změnit klidně i o řád(např. kondenzátory). Kdyby to dělal někdo jiný, napsal by tam jiné hodnoty a taky by to pravděpodobně fungovalo.

Napájení by mělo stačit jednoduché, pokud použiješ stejný OZ.

IC2 je TL431.

dzenkyns · #10 Příspěvek od **dzenkyns** » 24 bře 2013, 00:07

Já opravdu moc děkuju za celé schéma, tak po neděli začnu a dám vědět.

Přeju hezký den

dzenkyns · #11 Příspěvek od **dzenkyns** » 25 bře 2013, 18:30

Zdravím, tak jsem po dle schéma vše složil na desce nepajivem kontaktním poli. U R5 na vstupu IC1B je označen R5 - M33. Jaká byla myšlena hodnota tohoto rezístoru? A u C3
je hodnota 10M , tedy jsem použil elektrolit. Zařízení se chová následovně: Po přivedení napájecího napětí, zvolil jsem 12V , tranzistor sepne ihned,nebo jen pouhým pootočením. Hřídele, tedy na civce vznikne nepatrne napětí. Posouvanim trimru dokazu jen že se rele nesepne vubec, ačkoli je na civce i pri pusteni motoru napětí několik V . Při zastavení motoru , tedy na civce je nulové napětí, rele nevypne . Tranzistor jsem použil NPN BC546. Nemohu tedy nastelovat hranici sepnuti a vyp
nutí rele[/code]

BOBOBO · #12 Příspěvek od **BOBOBO** » 25 bře 2013, 18:38

R3 tak 10k max . Naschvál jsem pro jistotu použil symetrické napájení . Pokud to bude fungovat bez něj se zjistí až po odladění . A ty diody na vstupu opravdu jen po jedné . Při zkratlém vstupu A měř na A výstup a vstupy na B .

dzenkyns · #13 Příspěvek od **dzenkyns** » 28 bře 2013, 10:59

Přátelé zdravím. Byl jsem ted dlouho v práci, nemohl jsem se věnovat spínači. Nicméně jsem s tím hotov k naprosté spokojenosti. Dlouho jsem bojoval se zákmity relé. Nakonec se mi to podařilo odladit záměnou některých R. Konkrétně - R3 - 10k, D na vstupu IC1A opravdu jen po jedné , R4 - 3k3, a R který je zapojen na + a výstup IC1B 47k. Relé jsem nahradil SSR polovodičovým - KSD215AC3 - SSR relé do DPS 15A/600V, izolační pevnost 4000V.

Spínání v nule: ANO
Spínání (Ovládání/Zátěž): DC/AC

Ovládací napětí: 5..12V
Trvalý spínaný proud: 15A
Špičkový spínaný proud: 150A
Jmenovité napětí zátěže: 250V AC
Špičkové spínané napětí: 600V
Ton/off: 8,3/8,3ms

Ani jsem ho nedával na chladič, neboť spíná další 250W asynchroňák 230V, a pro spínání motoru je rozhodně lepší než relé.
Takže moc děkuji za návrh, pomoc. Jste šikovní.
Časem budu potřebovat možná pomoct ještě s jedním zapojením, konkrétně s TDA1085C, ale až to bude aktuální zavedu téma a snad někdo zase pomůže. Hezký den.
