Elektronika z televize Orava

Zpráva

Steve · #1 Příspěvek od **Steve** » 02 dub 2013, 14:01

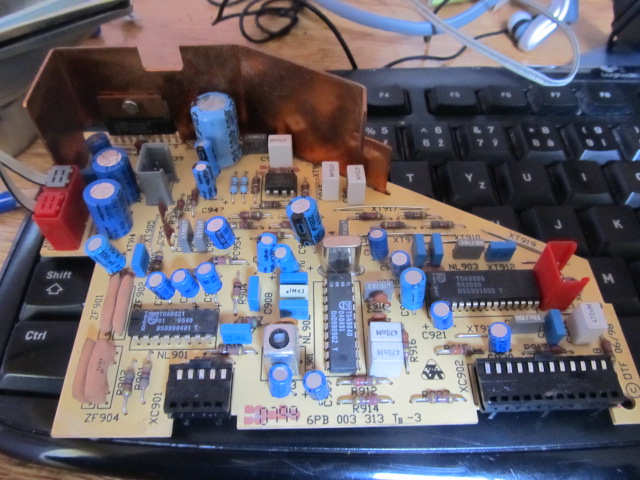

Dobrý den. Doma jsem našel starou televizi tesla tak jsem se rozhodl že se kouknu po zesilovači

Něco jsem tam našel ale nevím jistě zda je to on

Nejsem na to takový odborník.. Proto se chci zeptat jestli to je nebo není zesilovač, popř.: Kde se napájí a na kolik V

BOBOBO · #2 Příspěvek od **BOBOBO** » 02 dub 2013, 14:15

Kdyby jsi opsal čísilka v zeleném proužku a zadal do google , tak by jsi našel tzv. datasheet a tam vše stojí čarno na bjalym . No a kdyby jsi sehnal číslo šasí z TV , tak by jsi taky zadal do google a potom by jsi zjistil zapojení celé desky .

biker77 · #3 Příspěvek od **biker77** » 02 dub 2013, 14:15

Je to kompletní audio díl z OTF jednoduše použitelný je z toho pouze koncový stupeň korekce jsou řízeny z uP. Najdi datasheet od toho švábu na chladiči.

Steve · #4 Příspěvek od **Steve** » 02 dub 2013, 14:36

Ok jestli myslíte to co je na tom chladiči ten integrovaný obvod tak to je TDA2615
N9A7W4
HnH9918 1
A mylíl jsem se ve výrobci je to Orava.

DELONG · #5 Příspěvek od **DELONG** » 02 dub 2013, 14:55

Zosilňovač s TDA2615 http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=53790

Steve · #6 Příspěvek od **Steve** » 02 dub 2013, 17:46

Chci se zeptat jestli se stím dílem teda dá něco dělat nebo ne .... Protože Datasheet jsem tam nikde nenašel jen ze zadní strany bylo napsané 6PB 003 313 ale jinač tam jsou jen značky odporů atd... Ještě sem házím její typ http://audio-video-tv.hyperinzerce.cz/o ... -rokycany/

PCmaniac99 · #7 Příspěvek od **PCmaniac99** » 02 dub 2013, 18:08

Vždyť Ti to tu jasně píšou. Je to celej zvukovej modul řízenej procesorem tak že je nepoužitelnej ale to TDA je použitelný jen si musíš postavit tu omáčku okolo...

#8 Příspěvek od **kokun** » 02 dub 2013, 19:45

Steve píše:Ok jestli myslíte to co je na tom chladiči ten integrovaný obvod tak to je TDA2615
N9A7W4
HnH9918 1
A mylíl jsem se ve výrobci je to Orava.

Steve píše:Chci se zeptat jestli se stím dílem teda dá něco dělat nebo ne .... Protože Datasheet jsem tam nikde nenašel jen ze zadní strany bylo napsané 6PB 003 313 ale jinač tam jsou jen značky odporů atd... Ještě sem házím její typ http://audio-video-tv.hyperinzerce.cz/o ... -rokycany/

Ty jsi bohužel jeden velký omyl - nejprve si vymyslíš zn. TESLA, kterou vzápětí změníš zase za další "nesmysl" ORAVA.

Nevíš totiž, že pod zn. ORAVA si lze představit nejméně 3 firmy:
- OTF (Oravská Televízna Fabrika - bývalá TESLA v Nižné n. Oravou) - mimo jiné: výrobce "tvého tvp", ze kterého máš modul :!:

- Další ORAVA je fa OVP (Oravský Výrobný Podnik v Trstenej - "odnož" bývalé TESLY z Nižné).
- A v neposlední řadě ORAVA (která "kolem Oravy ani nešla"), páč je někde z Číny (v podstatě "zneužití" značky - jen aby se dobře prodávalo!)

A všichni si dávali logo ORAVA dopředu (pod obrazovku) - a ty se toho slepě chytneš.
Přitom stačilo mrknout dozadu na typový štítek a tam bys měl jak přesného výrobce (OTF !!!), tak i přesný model tvp, páč tvůj modul není z žádné Color 462 (jak prezentuješ tvým odkazem na bazarovou televizi).
Přestože i v té C462 je použit IC TDA2615 - avšak není na modulu, ale na zákl. šasi.
Ty totiž odhaduješ model telky jen podle vzhledu (a hledáš kdesi po NETu) a přitom ji máš doma - stačilo jen přečíst a opsat typ.
I číslo, které jsi opsal z modulu (6PB 003 313), je totiž nicneříkající číslo, které snad značí jen č. "holé-odleptané" DPS

Takhle (jen podle vzhledu modulu) znamená prolézat servismanuály "všech" modelů OTF a porovnávat - to není ten nejvhodnější způsob.

Tak pěkně opiš, to co vyčteš z typ. štítku telky a máš tu v zápětí nejen schéma, ale i pohledy na "tvůj modul".
Jen nwm, jestli ti to vůbec k něčemu bude, když nejsi sám schopen k tomu koncáku (TDA2615) najít ani datasheet (kterých musí být plný NET) :roll:

Habesan · #9 Příspěvek od **Habesan** » 03 dub 2013, 11:16

Chudák telka...

Duvsan · #10 Příspěvek od **Duvsan** » 03 dub 2013, 12:48

Mám dojem, že podobný modul je v OTF 63B700, práve ho mám otvorený.

#11 Příspěvek od **kokun** » 03 dub 2013, 16:29

Ano Dušane, je to on (OTF SI č.19) - i č. toho "klišé" (6PB 003 313 TB-3) tomu odpovídá :prst:

Ale třeba může být použitý ještě i v nějakém dalším modelu telky - :nevim:

P.S. Tak je ještě i v modelu ORAVA 70 B 750 (SI č.16).

Jenže autor vlákna asi "pěkně spinká" - řešíme to v podstatě za něj

CZJKP1 · #12 Příspěvek od **CZJKP1** » 03 dub 2013, 18:07

http://www.tomelektric.estranky.cz/clan ... a2615.html

Steve · #13 Příspěvek od **Steve** » 03 dub 2013, 21:43

Ok lidi sorry za moji stupiditu.... Kouknu se na to a napíšu vám to

Teprve začínám a děkuji za slohovku

CZJKP1 · #14 Příspěvek od **CZJKP1** » 03 dub 2013, 21:44

Steve · #15 Příspěvek od **Steve** » 04 dub 2013, 12:45

OK. JE to typ 55B106 výrobce OTF.
