Sencor SHR-8108, zdroj ATP-35E

Zpráva

Maxell · #1 Příspěvek od **Maxell** » 06 dub 2013, 11:49

Dobrý den. Mám tu tohle dvd s vyhořeným zdrojem. Nemá prosím někdo schéma. Mám Tak vyhořený odpor na pozici r9 a nevím hodnotu. Zdroj má označení ATP-35E. Na netu sem nenašel nic. Díky moc za pomoc.

#2 Příspěvek od **ok1hga** » 06 dub 2013, 13:00

dej sem fotku toho zdroje . . . čitelnou . . .
jaké tam jsou polovodiče?

#3 Příspěvek od **ok1hga** » 06 dub 2013, 13:07

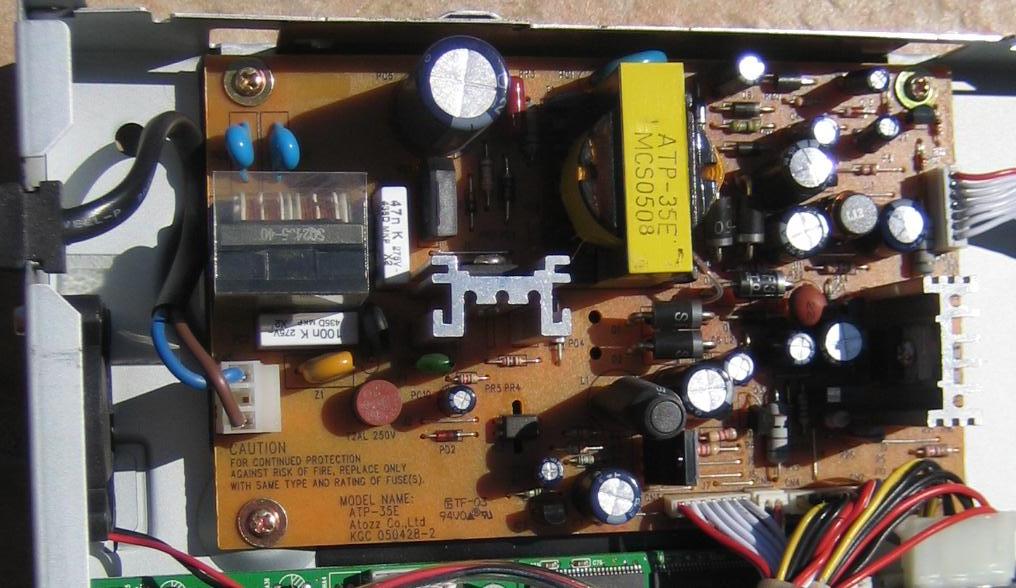

je to ono ?
stejný zdroj je tady

Maxell · #4 Příspěvek od **Maxell** » 06 dub 2013, 13:36

jj. Je to přesně on.

#5 Příspěvek od **ok1hga** » 06 dub 2013, 13:44

a je ten odpor přerušený ?
meřil jsi ho ?

Maxell · #6 Příspěvek od **Maxell** » 06 dub 2013, 14:16

Měřil. Je v háji.

#7 Příspěvek od **ok1hga** » 06 dub 2013, 17:49

udělej lepší fotku, než je ta z netu a z obou stran,
aby se dalo zjistit co tam ten odpor dělá . . .

milous2 · #8 Příspěvek od **milous2** » 07 dub 2013, 10:55

Už z fotek jsou patrné nafouklé "čepice" Patrně v 5.voltové větvi? Ještě je šance.
Nějak sem se ukvapil :oops:

ta fotka není autora,omluva.

Maxell · #9 Příspěvek od **Maxell** » 07 dub 2013, 12:41

Zdravím. Ten odpor je v 32V větvi a jde ještě na dva trandy. Foto pošlu. Teď jsem to odložil. V primáru je vadný 5M0380R a nemám ho. Ani nic podobnýho. Objednám a pak budu pokračovat.

dvorak · #10 Příspěvek od **dvorak** » 10 kvě 2013, 12:12

Ten samý zdroj mám v SENCORU SHR 8325 T a ten odpor by měl být 20 ohmů.

dvorak · #11 Příspěvek od **dvorak** » 17 kvě 2013, 11:35

Opravuji hodnotu toho odporu - je to 200 ohmů, je označen proužky v pořadí červený - černý - hnědý.

#12 Příspěvek od **ok1hga** » 17 kvě 2013, 11:43

škoda že jsi to opravil až za týden . . .
10x jiná hodnota, to je docela dost . . .
. . . dvakrát měř a jen jednou řež !
