Stradivari 3, dá sa preladit na CCIR pásmo?

Zpráva

Onkyo · #1 Příspěvek od **Onkyo** » 19 dub 2013, 18:40

Dá sa toto preladit na západnú normu VKV?

Eleman · #2 Příspěvek od **Eleman** » 19 dub 2013, 18:58

V podstatě ano, snížením kapacity (odpojením) C3, C7a, C11a a doladěním trimry C7 a C11. Jestli ale dosáhneš přeladitelnosti přes celé pásmo těžko říci.
Nebylo by lepší použít konvertor?
Nebo jinou (CCIR) vstupní jednotku a vyřešit mechaniku ladění?

CZJKP1 · #3 Příspěvek od **CZJKP1** » 19 dub 2013, 20:10

Asi by byl lepší tento konvertor.

Vzhledem k tomu že současně používané pásmo má větší rozsah, pochyboval bych, že bude celá přeladitelnost, když původní pásmo má menší rozsah..

Konvertor jsem nějáký kdysi popsal a je v downloadu, zapojení vyzkoušené je, ale můj návrh DPS ne.

durkovic · #5 Příspěvek od **durkovic** » 20 dub 2013, 08:22

preladiť sa to dá, tento prijímač pôjde od 87MHz do maximálne 100MHz prípadne 102 MHz.

osobne by som šiel ale cestou konvertoru, preladenie môže byť nestabilné, zladenie prijímača po zásahu do zapojenia vstupnej jednotky nemusí byť ľahké. myslím že zabudovanie konvertoru s vyvedením prepínača prepínania frekvenčného pásma preladitelnosti na zadnú stenu.

ak je prijímač inak v poriadku mal by rozsah FM ladiť a hrať ihned po zapojení konvertoru.

#6 Příspěvek od **EKKAR** » 20 dub 2013, 15:39

Já osobně bych zvolil možnost vestavby kompletní vstupní jednotky pro CCIR pásmo s vyvedením mf do demodulátoru - pokud bude vstupní jednotka laděná napětím, bude se ladit jedním maličkým potíkem, kterej jde snadno schovat - a v případě ladění pomocí PLL frekvenční syntézy by na všecko stačil jen displej a 3 tlačítka... Viz třeba http://www.zajic.cz/synth/synth.htm ...

dvorak · #7 Příspěvek od **dvorak** » 11 pro 2013, 11:51

Mám dotaz podobného charakteru - mám starší radio CROWN s rozsahem FM 88 - 102 MHz, dá se toto pásmo natáhnout na těch 108 MHz nebo alespoň na 106 MHz ? Nebo tam zamontovat nějaký konvertor? Radio má napájení 6 V.

sis2 · #8 Příspěvek od **sis2** » 11 pro 2013, 13:31

Vzhledem k ladění Stradivariho změnou indukčnosti bych nejdříve odpojil C11a a trimr C11 stáhnul na minimum a pak změřil kmitočet oscilátoru - tak se zjistí (počítat s rozdílem 10,7 MHz na mezifrekvenci), na jaký nejvyšší kmitočet půjde jednotka ladit. Pokud se dělala i verze na vývoz (pro pásmo CCIR), tak by to mohlo jít.
Konkrétně s tímto typem nemám zkušenost, ale třeba RFT i Tesla tranzistorové jednotky měly takové paralelní kondenzátory a po jejich odstranění se jednotka obvykle dala ladit v celém pásmu 88 - 108. Tzn. oscilátor musel jít ladit až do 108 + 10,7 = 118,7 MHz.

S tím Crownem to asi bude horší, pokud končí níž, tak pásmo asi nepůjde roztáhnout. Ale možná půjde posunout - když trošku roztáhneš závity oscilátorové cívky, aby ses dostal na uvedenou frekvenci - asi za cenu, že se o pár MHz posune nahoru nejnižší přijímatelná frekvence - záleží, kde je to, co chceš ladit.

#9 Příspěvek od **ok1hga** » 11 pro 2013, 14:53

sis2 píše:S tím Crownem to asi bude horší, pokud končí níž, tak pásmo asi nepůjde roztáhnout. Ale možná půjde posunout - když trošku roztáhneš závity oscilátorové cívky, aby ses dostal na uvedenou frekvenci - asi za cenu, že se o pár MHz posune nahoru nejnižší přijímatelná frekvence - záleží, kde je to, co chceš ladit.

záleží co je to přesně za typ.
Jestli je také laděn cívkami . . .
a jestli jsou cívky laděné ferritem nebo hliníkem . . .

sis2 · #10 Příspěvek od **sis2** » 11 pro 2013, 16:35

Pokud si pamatuju, tak Crown (co jsem kdysi měl) byl laděn mini duálem kondenzátorem. Pokud udává 6V napájení, je to tranzistorák. Ladění jádrama cívek mívaly kdysi autorádia.
Ale je zvláštní ten omezený rozsah - to opravdu má stupnici jen do 102 MHz? - anebo má do 108, ale ladí jen do 102 ???

#11 Příspěvek od **Hill** » 11 pro 2013, 17:13

To by chtělo znát typ toho Crowna - většinou měla u nich ladění jádry cívek jen autorádia. Jinak měly otočné kondenzátory s paralelními trimry.
U nich většinou stačí jen otočit trimry na menší kapacitu a naopak stlačit závity cívek, aby neujel dolní konec stupnice. A dvakrát třikrát zopakovat seřízení obou konců pásma. No a pak totéž udělat s vstupním laděným obvodem, ale už ne úplně na koncích stupnice, ale těsně nad první a těsně pod třetí čtvrtinou.

dvorak · #12 Příspěvek od **dvorak** » 15 pro 2013, 10:16

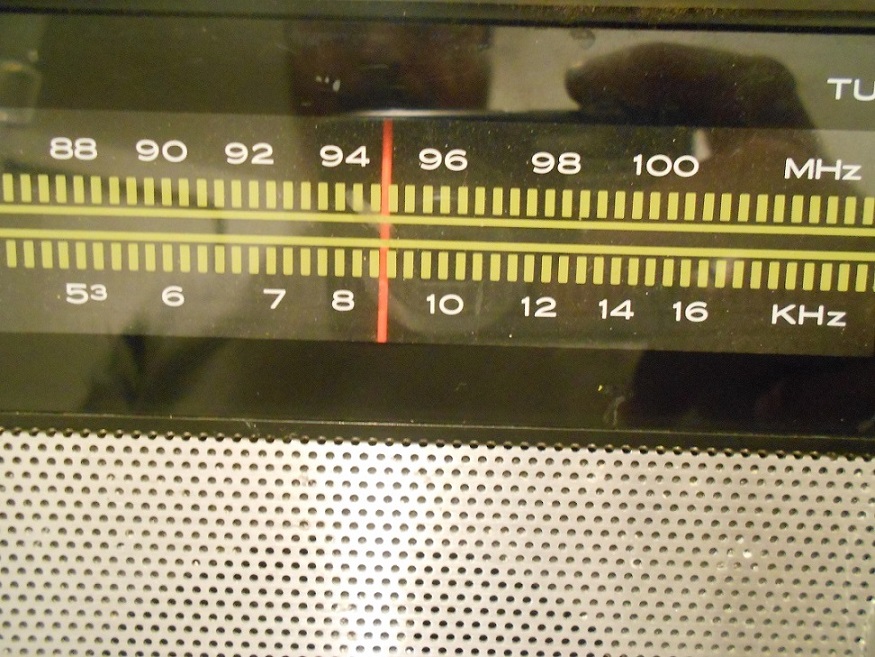

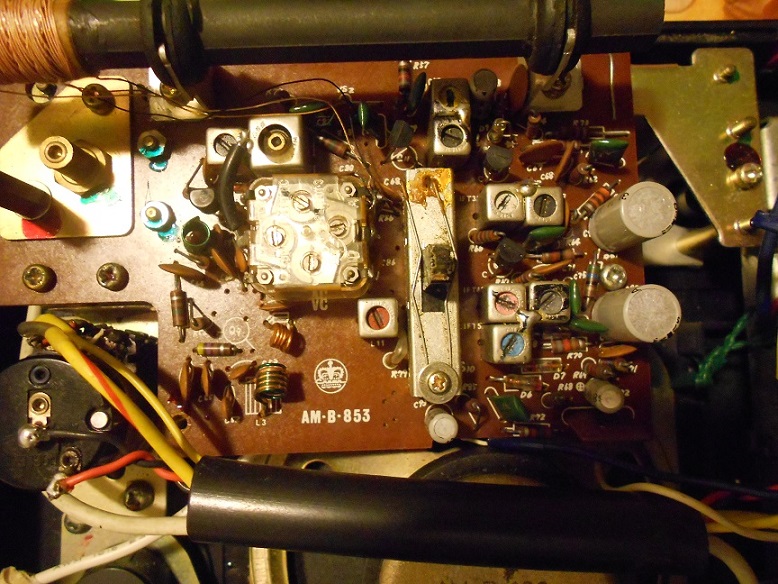

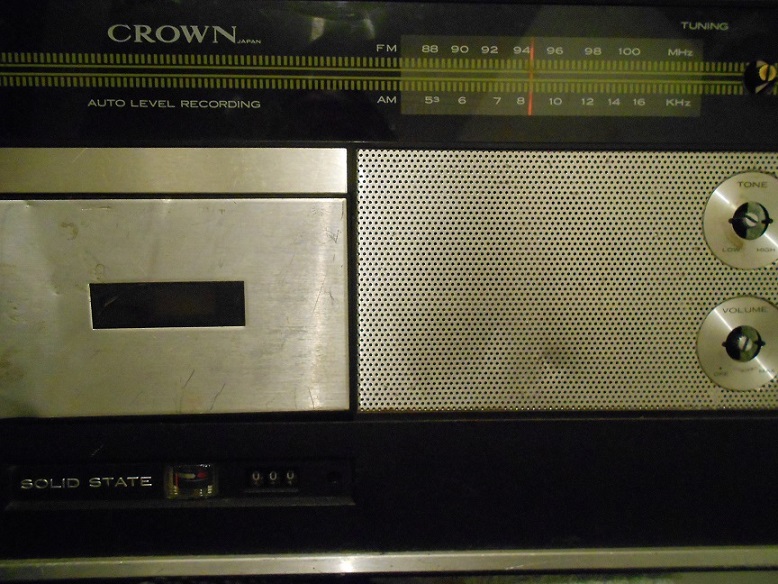

Ta stupnice je opravdu krátká, jak je vidět z přiložené fotky. Také přikládám čelní pohled na radio a pohled na tišťák - radio modul.
FM se ladí modrou a červenou cívkou vpravo dole (oscilátor), vstup pak černou cívkou vlevo nahoře. Na ladicím kondenzátoru jsou pro FM 2 trimry , horním se posouvá stupnice a dolním diolaďuje vstup. Těma cívkama se musí opatrně, radio je staré 40 let.

#13 Příspěvek od **ok1hga** » 15 pro 2013, 12:20

dej sem ještě foto štítku co je zezadu, jinak platí co napsal Hill . . .

dvorak · #14 Příspěvek od **dvorak** » 15 pro 2013, 16:04

Bohužel, zadní kryt to už nemá, napájím to z externího trafka.
Jinak pod pojmem otočit trimry na menší kapacitu se rozumí otočit tím trimrem, kterým se posouvá pásmo vzhledem ke stupnici na ladicím kondenzátoru - doprava nebo doleva ?

#15 Příspěvek od **ok1hga** » 15 pro 2013, 16:19

dvorak píše:Jinak pod pojmem otočit trimry na menší kapacitu se rozumí otočit tím trimrem, kterým se posouvá pásmo vzhledem ke stupnici na ladicím kondenzátoru - doprava nebo doleva ?

to si děláš srandu?
