rookie1 · #1 Příspěvek od **rookie1** » 04 kvě 2013, 22:30

Zdravím, v škole som dostal za zadanie návrh elektronickej záťaže. Našiel som na nete túto schému http://elektronic.szm.com/elektronickazataz1.gif ale musel som ju trochu pozmeniť aby na nej bolo niečo "moje" tak som namiesto toho stabilizátora použil varistor. Schéma vyzerá takto http://fastimages.eu/images/zataz.png. Záťaž by mala fungovať tak že na výstupe by som mal mať určité nastaviteľné napätie lenže keď som tento obvod (s varistorom) simuloval tak som mal na záťaži (R5) konštantne tých 12 V zo zdroja aj pri zmene potenciometra R1. Tak by som potreboval poradiť či je to správne zapojené prípadne ak by mal niekto čas a chuť či by to neodsimuloval keďže si nie som istý či som to simuloval správne. A ešte by som to prípadne potreboval upraviť tak aby nastaviteľné napätie bolo aspoň 30 V.

Som v týchto veciach viac menej začiatočník tak budem rád za vašu pomoc

#2 Příspěvek od **forbidden** » 04 kvě 2013, 22:52

Máš obráceně tranzistor. Řiditelnej varistor jsem ještě neviděl, to je co?

#3 Příspěvek od **PavelFF** » 04 kvě 2013, 22:55

"Som v týchto veciach viac menej začiatočník tak budem rád za vašu pomoc"

Asi to nebudeš mít moc jednoduché.

Především varistor nemá tři vývody, protože je to napěťově závislý odpor. Ty asi myslíš potenciometr, říkáš varistor.

No a první schéma z netu je ekvivalent zenerovy diody. Zenerova dioda se zapojuje do obvodu vždy s dalším odporem, jinak obvod nefunguje.

A ten odpor ti chybí v tvém upraveném schématu. Není divu, že na R5 je vždy 12V, když je natvrdo připojený je zdroji napětí 12V (Odmysli si ty prostřední součástky a uvidíš, že na R5 prostě 12V být musí).

Ve schématu máš prohozeny vývody E a C tranzistoru.

#4 Příspěvek od **EKKAR** » 04 kvě 2013, 23:17

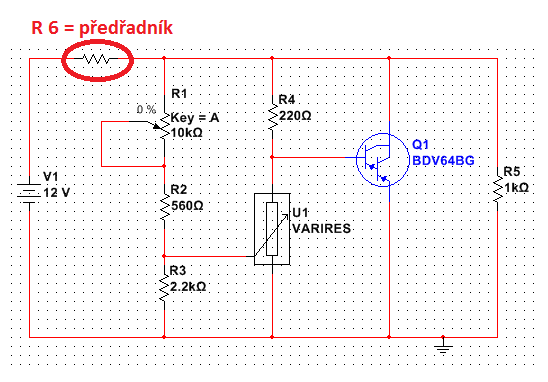

Když pominu tu pitomost s varistorem a obrácenou polaritou Darlingtonu, tak tam chybí odpor, na kterým vznikne ten žádanej úbytek napětí, aby se to zařízení mohlo chovat tak, jak je myšlený = jako paralelní neboli zkratovej stabilizátor. Na schématu jse ho označil jako R6...

#5 Příspěvek od **jezevec** » 05 kvě 2013, 13:38

Abych to trochu uspořádal,
a) to schéma z prvního odkazu není elektronická zátěž ale výkonová zenerova dioda.
b) schéma druhé (spíše demonstrační) je jednoduchá el. zátěž, ale emitor má jít na zatěžovaný zdroj a nemá být spojen s kladným nap. napětím. (předpokládám opravené schéma)
c) tím pádem odpor R6 co tam přidal Ekkar nemá smysl.
d) v simulaci nemůžeš na výstup dát odpor (R5), ale zdroj napětí.
e) pokud bys chtěl podobnou funkci jako na prvním odkazu, použiješ úpravu podle Ekkara a R5 tam nemusí být.

Elektronická zátěž není nic jiného, než elektronická verze klasického zatěžovacího odporu s určitými rozdíly.

rookie1 · #6 Příspěvek od **rookie1** » 05 kvě 2013, 18:02

Ďakujem za pomoc zatiaľ, skúsim sa s tým pohrať keď niečo nebudem vedieť tak sa ozvem. Prípadne by tu niekto mohol hodiť schému ako by to malo vyzerať správne a aby som na výstupe dostal aspoň tých 30V.

#7 Příspěvek od **EKKAR** » 05 kvě 2013, 19:22

Žádnejch 30V "z" toho nedostaneš - NENÍ TO ZDROJ.

Je to druh umělýho spotřebiče, kterej dokáže svým odběrem S pomocí nějakýho DALŠÍHO ODPORU snížit napětí JINÝHO ZDROJE.

BOBOBO · #8 Příspěvek od **BOBOBO** » 06 kvě 2013, 09:36

Jako vždy by bylo nejlepší dát sem technické parametry té umělé uzátěže . Danyk to vyřešil jednoduše . http://danyk.cz/zatez.html , trochu rozvedené je níže .

procesor · #9 Příspěvek od **procesor** » 09 kvě 2013, 09:44

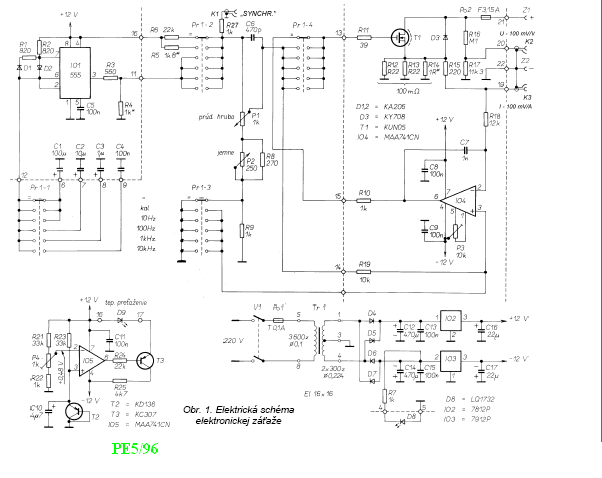

Aj tu je elektronická záťaž.
