Zlepšení příjmu DCF-77 budíku.

[Ikx]

Ahoj lidi.
Tady http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=57453&start=21 jsem psal o tom, že mi meteostanice a budík v poslední době vůbec nepřijímá časový signál. Jak je vidět z obrázku (plná velikost zde: http://ident.kvalitne.cz/BudikF.jpg ), v budíku k příjmu DCF slouží zřejmě cívka na feritu, připojená rovnou na čip.
Takže, jak zvýšit citlivost? Pomůže dlouhej drát připájenej na cívku? Nebo větší cívečka?
Any ideas?

[monterjirka]

Často bývají problémy spojeny s rušením.
Pokud přidáme "drát" k anténě, změní se poměr mezi elektrickou a magnetickou složkou přijímaného signálu a pokud je tam problém s rušením, spíše se to ještě zhorší.
Jiná cívka - možná ano, ale musela by se naladit na frekvenci přijímaného signálu. Obecně "nějaká" cívka je úplně špatně.

V jiném prostředí budík chodí?

[Ikx]

Zkoušel jsem ho (i meteostanici) u báby i v práci - asi 10 a 20 kilometrů jinde - a ani tam se ani jeden nechytal. Přitom donedávna oba šly. Sice ne vždy, ale třeba následující den už svítila ikonka, že jsou synchronizovány. Poslední měsíc ale ani ťuk. I když to vynuceně zkouším v různou denní dobu (budík se automaticky synchronizuje ve 3:00 v noci).

[tomasjedno]

Pro zlepšení příjmu AM na feritovou anténu se dělávalo to, že se kolem rádia ovinulo pár závitů drátu, a jeden dlouhý konec se hodil nahoru jako anténa, a druhý krátký konec se uzemnil.
To ale řeší slabý signál na prahu citlivosti přijímače - nikoli potlačení rušení. Příjem rušivých signálů se jako na potvoru zlepší ještě víc

Zkoušel jsi změnit orientaci přijímací antény v prostoru?

[Lukas-Peca]

To je normální feritová anténa, ale při výrobě se zřejmě vůbec nestarají o nějaké sladění, bývají tam jinak připojené fixní svitkové kondenzátory. Tady je vidět nějaký kondík pod tou smršťovací bužírkou přímo na anténě. Nejspíš by pomohlo změřit rezonanční frekvenci toho obvodu a doladit to, třeba připojením kapacitního trimru nebo posouváním vinutí po cívce.
Pro zlepšení jakosti obvodu by možná pomohlo nahradit kondík slídovým.

[Ikx]

Orientace: Jo, zkoušel jsem pár poloh. Jaká je -!teoreticky!- optimální poloha? Osa feritu přímo na Frankfurt nebo kolmo? Nebo vertikálně?

Naladění rezonance: Už nějakou dobu nemám moc přístup k přístrojům a doma mám jen (z)Metex M-3850D. Sice umí měřit frekvenc, ale už jsem zapomněl jak bych to udělal...

[Zmije]

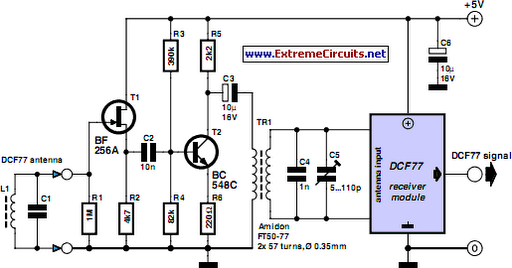

Zkusil bych postavit předzesilovač a podívat se na jeho výstup osciloskopem.

[forbidden]

Taky s tím doma furt bojuju. Ideální orientace je osa feritu = sever-jih (v Brně) Prostě kolmo k vysílači.

[Panda38]

Orientace: Jo, zkoušel jsem pár poloh. Jaká je -!teoreticky!- optimální poloha? Osa feritu přímo na Frankfurt nebo kolmo? Nebo vertikálně?

Kolmo vodorovně. (hm, je vidět že už nikdo nepoužívá AM rádia ). Feritová anténa se natáčí nejpřesněji tak, že se nalezne směr s nejhorším příjmem (=ukazuje na Frankfurt) a pak se otočí o 90° (nejslabší příjem je mnohem ostřejší než nejsilnější).

U DFC77 bývá ale problém ne se slabým signálem, ale se silným průmyslovým rušením. Proto je spíš důležitější místo, aby poblíž nebylo rušení - daleko od síťových vodičů a od počítačů a od TV. Nejlépe když se připojí sluchátka k demodulátoru aby bylo slyšet rušení.

[tomasjedno]

...Nejlépe když se připojí sluchátka k demodulátoru aby bylo slyšet rušení.

Nebo může posloužit jako pomůcka při hledání optimálního příjmu podívat se na blikání výstupu demodulátoru třeba LEDkou. Měly by tam být víceméně pravidelné pulsy 0,1/0,2 s po 1 s (59. puls v minutě vynechán).
Na tišťáku vidím pin OUT - tam bych se koukl nejdřív.

...Feritová anténa se natáčí nejpřesněji tak, že se nalezne směr s nejhorším příjmem (=ukazuje na Frankfurt) a pak se otočí o 90°...

Někdy - když je zdroj rušení lokalizovaný a neodstranitelný - je optimální příjem při nasměrování osy feritu ke zdroji rušení.

[Honza_dy]

Já teď u svých DCF hodin opravoval závadu na displeji a když jsem je rozdělal, tak dráty od antény byly různě pokroucené. Něco jako na tvé fotce. Při skládání jsem je trošku učesal, aby vedly pěkně rovno k desce.
Před opravou byl s příjmem problém, hodiny se synchronizovaly tak jednou do měsíce, což mi ani nevadilo. Po opravě světe div se jsou na příjmu neustále.

[tomasjedno]

...dráty od antény byly různě pokroucené. Něco jako na tvé fotce..

Hlavně bych je odtáhl dál od toho piezovřeštidla.

[Artaban001]

Jsou moduly kvalitní, jsou šmejdy. To s tím švábem je kompletní přijímač DFC a nějaký tlačítko.. Asi na reset.. Jestli k vlastnímu přijímači vedou 4 dráty, nejspíš to bude napájení, zapnutí, výstup dat a společný GND.. Dej tam jinej modul a třeba dosáhneš lepších vlastností, jako já u meteostanice HYUNDAY, když jsem vyměnil DCF za jiný z budíku z LIDLa.. protože původní odpráskla bouřka.. Jinak ten modul musíš vzít celý i s tou anténkou (feritová anténa) a nepokoušet se pohybovat s jádrem cívky,je to tím naladěné..

[Ikx]

Tak jsem teď zkusil na ten výstup připojit sluchátka přes 1µ kondík, a když jsem pak několikrát nandal baterky, nastaly dva případy (tak 50 na 50):
1.) Budík zblbnul - displej celej blikal, ale bylo slyšet jasné pulsy po vteřině, mezi pulsy TICHO.
2.) Budík normálně naskočil, ale ve sluchátkách totální chaoticky rušení, občas jako od telefonu nebo wifi, absolutně nezáviselo na poloze nebo místě v bytě...

[Otkundes]

V tom případě bych udělal ještě poslední pokus: Hodiny smontoval, vložil baterky, vzal sluchátka a vyrazil někam za město - na louku, nebo do lesa, kde se rušení nevyskytuje. Prošel bych se na čerstvém vzduchu a přitom zjistil, zda je chyba v rušení.
