Zdroj 0-30V - při zapnutí a vypnutí vykmitne o 10V

Zpráva

kubajzz888 · #1 Příspěvek od **kubajzz888** » 15 čer 2013, 23:41

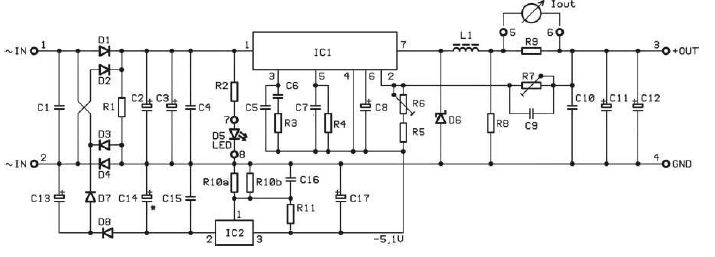

Zdravím, mám stabilizovaný zdroj z EZK jako stavebnici. A mám s ním problém takový že když ho zapnu a je na 0V nastavených tak voltmetr vylítne na 10V,při xV nastavených vylítne na x+10V, stejně při vypínaní cca o 13V. Děla to naprázdno i zatížený. Musím podotknout že se mi nepodařilo nastavit přesnou nulu rezistory R10a, R10b. Po několika kombinacích jsem dospěl k -0,1V. Mohlo by toto dělat problém? Tímto bych i poprosil jestli by mi někdo neporadil jak si spočítat ty rezistory.

Hydrawerk · #2 Příspěvek od **Hydrawerk** » 16 čer 2013, 00:10

Prosím dej sem seznam součástek a především název použitého integrovaného obvodu.

#3 Příspěvek od **EKKAR** » 16 čer 2013, 00:29

Pravděpodobně LM4960, link: http://www.ezk.cz/stavebnice_moduly/srj2a18_srj2a30.htm

Hydrawerk · #4 Příspěvek od **Hydrawerk** » 16 čer 2013, 03:13

Spíše L4960, ne? http://www.westfloridacomponents.com/mm ... /L4960.pdf
Asi to chce prostudovat datasheet a měřit...

Standa33 · #5 Příspěvek od **Standa33** » 16 čer 2013, 07:15

Problém bude již v samotném zapojení. Po zapnutí sítě, bude náběh napětí pro IO rychlejší než náběh záporného napětí(-5,1V). Po vypnutí zase rychle toto napětí klesne k 0V, ale na C2+C3 bude pokles pomalejší.

Zkus zapojit relé, které připojí výstup zdroje na výstupní svorky, až po stabilizaci záporného zdroje napětí.

#6 Příspěvek od **jezevec** » 16 čer 2013, 08:31

Je to problém všech zdrojů se stabilizací zpětnou vazbou.
Projevuje se to i u lineárních stabilizátorů např. u zdrojů s oblíbeným (u někoho) IO řady 723. Projeví se to při přechodu z proudového režimu na napěťový při zkratu na výstupu a při následném odstraněním zkratu. Na výstupu se objeví napěťová špička až o velikosti napájecího napětí, nezávisle na nastavené úrovni výstupního napětí. Je to způsobeno zpožděnou reakcí zpětné vazby.
Řešením pro eliminaci zákmitu při zapnutí je zpožděné připojení výstupních svorek zdroje.
Odstranění napěťové špičky při odstranění zkratu na výstupu pomůže jen jiná koncepce zdroje.

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 16 čer 2013, 12:31

Vůbec si nedokážu představit, že bych používal zdroj podobných vlastností.

Pokud bych měl zprovoznit zmíněný zdroj, tak ho použiju jako před-stabilizátor a za to dám nějaký lineár (jako low-cost řešení se nabízí třeba LM317) a už asi po sté připomenu, že do zpětné vazby kondíky (až na VF kompenzaci) nepatří.

Hydrawerk · #8 Příspěvek od **Hydrawerk** » 16 čer 2013, 17:21

Takže celé zapojení je trochu nepovedené. Kdo by to u stavebnice čekal??

#9 Příspěvek od **jandu** » 16 čer 2013, 17:50

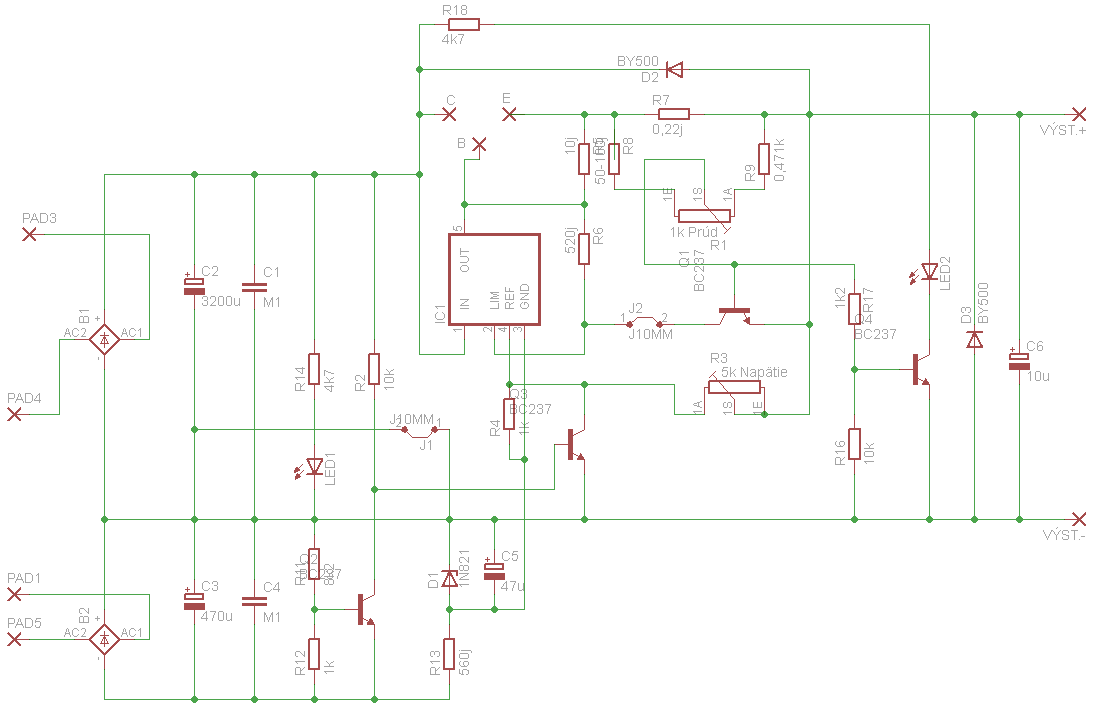

Bežný jav u stabilizovaných zdrojoch LM317, L200 a takých, ktoré neregulujú od 0V a toho je dosahované posunon pracovného bodu stabilizátora na zápornú úroveň. Tento nedostatok sa rieši prizemňovaním riadiaceho pinu v momente straty záporného napätia pri vypínaní.

Riešil som pridaním tranzistoru Q2 a Q3 v zapojení s LM200

#10 Příspěvek od **jezevec** » 16 čer 2013, 17:56

Ne, není nepovedené. Je to spínaný zdroj se všemi výhodami i nedostatky.
Pokud si chceš vyrobit zdroj na bastlení, je vhodnější lineární.
Jestliže ho budeš používat třeba na napájení motorků, žárovek, LED pásků apod., tak ti plně vyhoví.
Dá se použít taky jako předregulátor pro lineární regulovatelný stabilizovaný zdroj, jak už tady psal ZdenekHQ.

kubajzz888 · #11 Příspěvek od **kubajzz888** » 17 čer 2013, 09:12

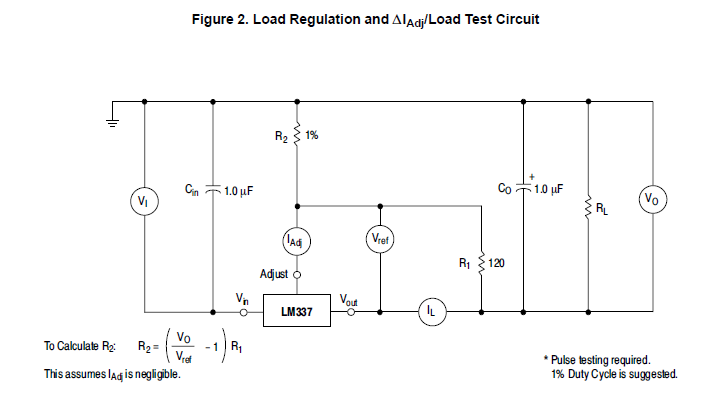

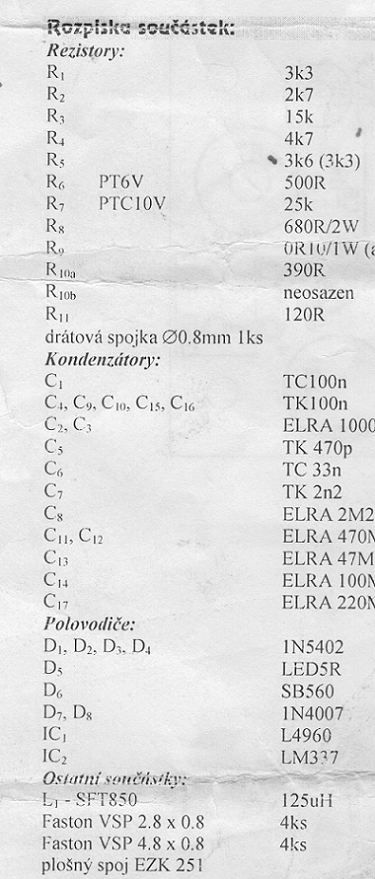

tak jsem projel datasheet a našel tohle plus dávám seznam součástek, kde vezmu Vref do toho vzorce prosím? a ještě dotaz, připadá v případě mého zdroje řešení přizemněním řídíciho pinu i když asi smysluplnější a uskutečnitelnější je to zpoždění přes relatko. dalo by se nějak to přizemnění nacpat na tišták? Díky

#12 Příspěvek od **EKKAR** » 17 čer 2013, 14:05

Vref je pro LM317/337 jeho vnitřní reference, která dává 1,25V. Zjištíš ji nejjednodušším způsobem tak, že spojíš vývod ADJ přímo se zemí zapojení (u 337 s kladným pólem) - výstup bude mít hodnotu shodnou právě s tou referencí, což zjistíš i matematicky, když si hodnotu odporu R2 dosadíš jako rovnou nule. Pak se zlomek Vout/Vref musí rovnat 1, po odečtení jedničky (viz závorka) dostaneš nulu a nula krát R1 je zase nula. Vztah tak bude platit a na výstupu naměříš napětí shodný s referenčním.
