Sháním datasheet k LCD panel Samsung LTN121AT08

Zpráva

drabek06 · #1 Příspěvek od **drabek06** » 09 črc 2013, 18:54

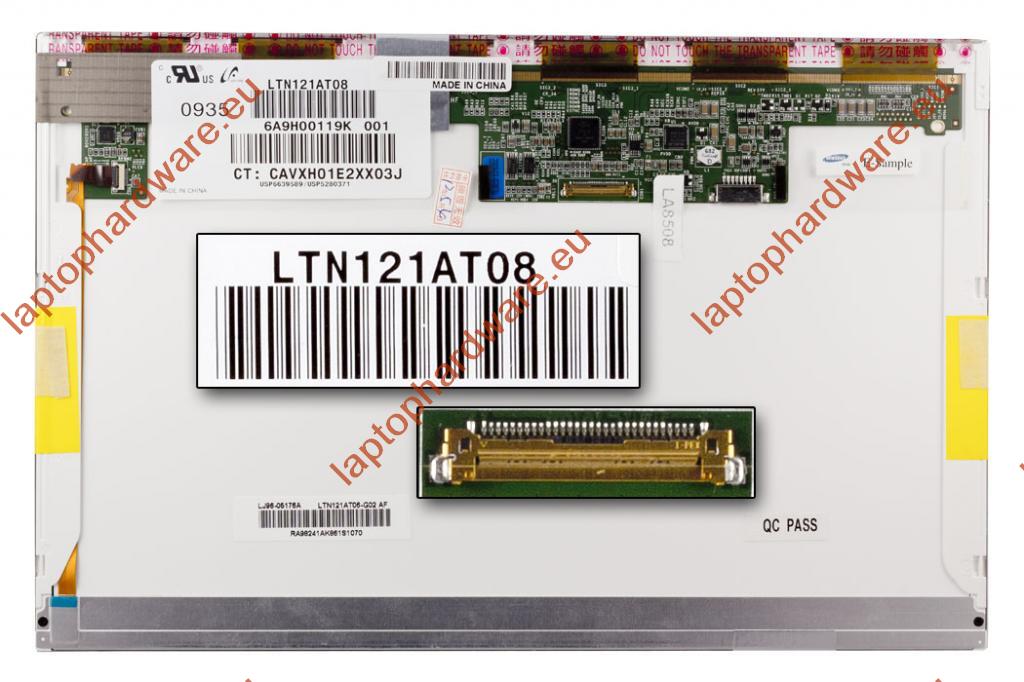

Celkem beznadějně a pro mě poměrně důležitě hledám zapojení datovýho konektoru LCD panelu s označením LTN121AT08. Je tam 30 pinovej konektor, ale je tak s poloviční roztečí pinů než co bejvaj klasický konektory. Zapojení je 100% jiný než u těch klasickejch LCD konektorů. Takže bych buď potřeboval PDF k tomuhle panelu, kde by měl bejt ten konektor popsanej, nebo by mě stačilo vědět jak ten konektor je zapojenej. Vypadá asi následovně:

#2 Příspěvek od **rnbw** » 09 črc 2013, 19:01

Na plosaku by malo byt vidiet, na ktorych pinoch su LVDS pary. Standardne su na pinoch 8/9, 11/12, 14/15...atd a medzi nimi vzdy GND.
Napr. Apple iMac 17" ma 1/2, 3/4, 5/6, GND, 8/9, 12/13, 15/16, 18/19, 20/21.

drabek06 · #3 Příspěvek od **drabek06** » 09 črc 2013, 19:03

Bohužel já mám jen datovej kabel s timhle divnym konektorem co kouká z notebooku a potřebuju tam připojit jinej, rozměrově pasující LCD panel co má už normální konektor, ke kterýmu vím zapojení . . .

#4 Příspěvek od **rnbw** » 09 črc 2013, 19:29

A aky je to notebook?

drabek06 · #5 Příspěvek od **drabek06** » 09 črc 2013, 19:31

HP 2540p

#6 Příspěvek od **rnbw** » 09 črc 2013, 19:58

Toto bude asi ono: 30-pinovy konektor spolocny pre data aj LED podsvietenie:
http://www.avidia.com.tw/docs/product/B ... %20V.3.pdf

drabek06 · #7 Příspěvek od **drabek06** » 09 črc 2013, 20:01

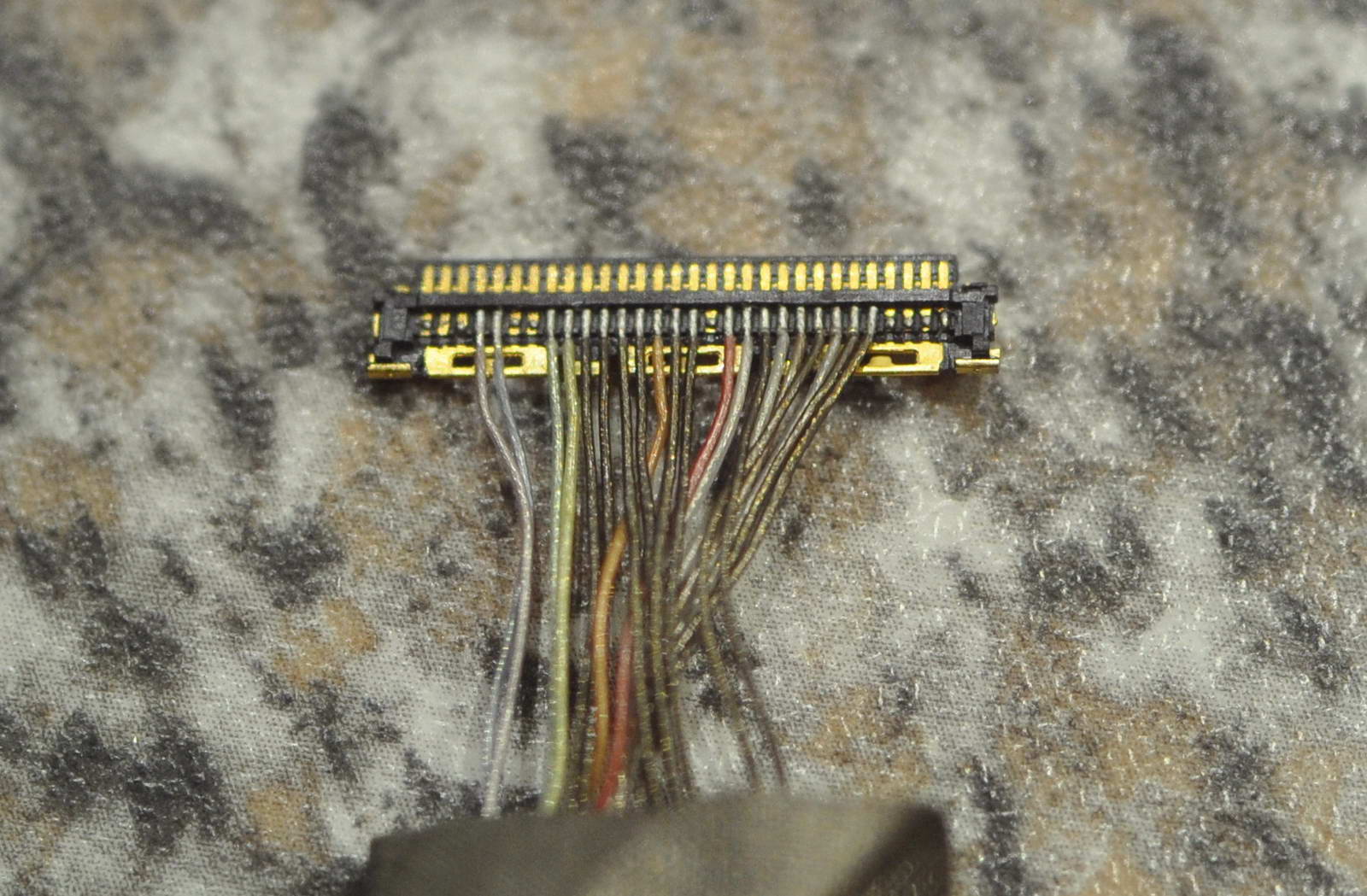

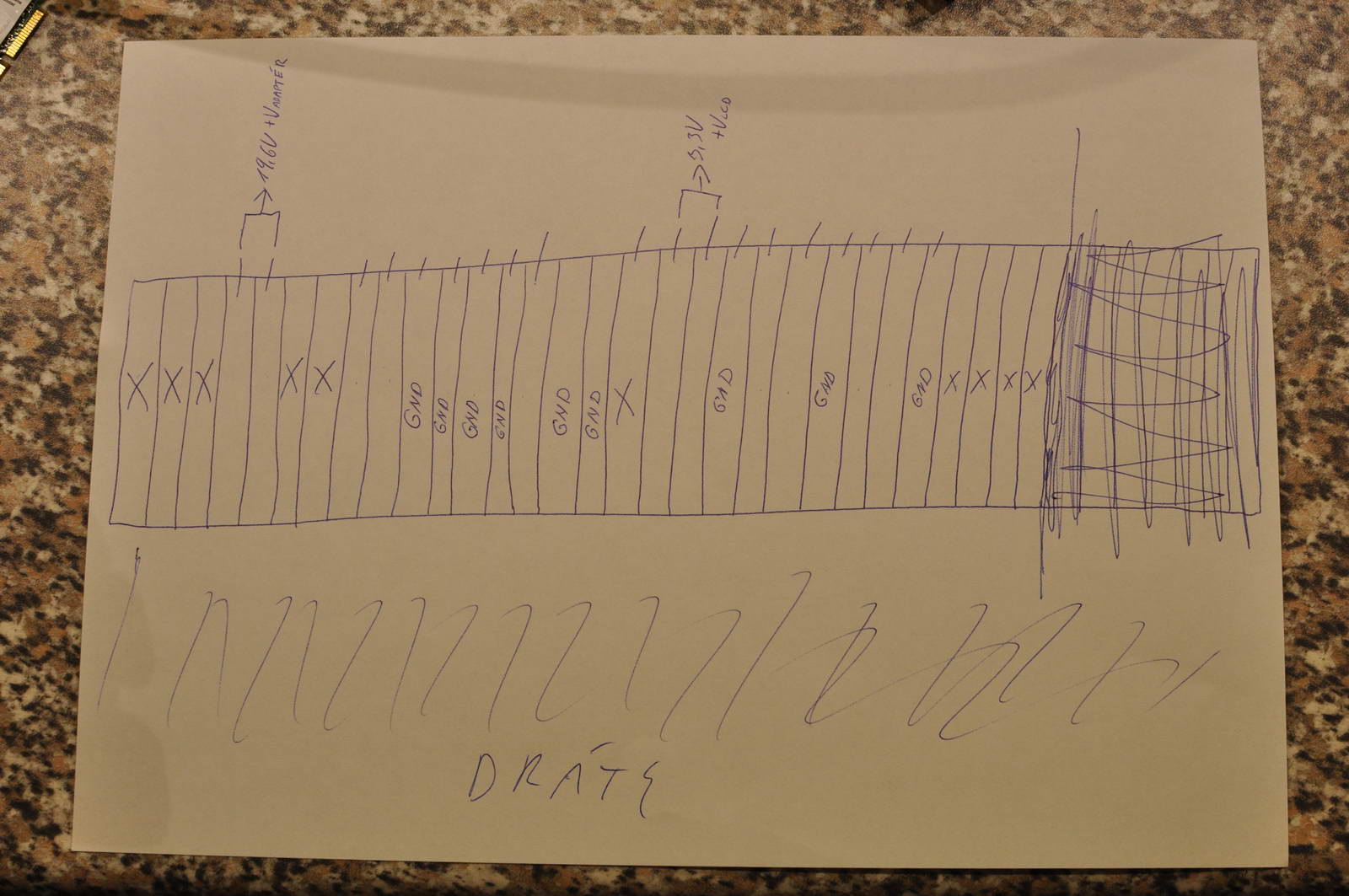

Tak jsem oměřil co je na tom konektoru. Výsledek je na fotce. První dva piny nalevo spojený a je na nich napětí napájecího adaptéru. Pak tam jsou další dva spojený piny a na nich jsou 3,3V (asi pro napájení logiky LCD. Křížky znamenaj nezapojenej pin. Taky jsem přiložil fotku konektoru co vede z těla notebooku do panelu . . .

drabek06 · #8 Příspěvek od **drabek06** » 09 črc 2013, 20:07

rnbw píše:Toto bude asi ono: 30-pinovy konektor spolocny pre data aj LED podsvietenie:
http://www.avidia.com.tw/docs/product/B ... %20V.3.pdf

Eee, ten to není. To je klasickej LCD konektor v kterým je i napájení a řízení pro LED podsvit.

#9 Příspěvek od **rnbw** » 09 črc 2013, 20:25

Takze to nesedi

Kompatibilne panely by mali byt LP121WX3-TPB1 a B121EW09 V.4. Ale ani k jednemu som datasheet nenasiel.

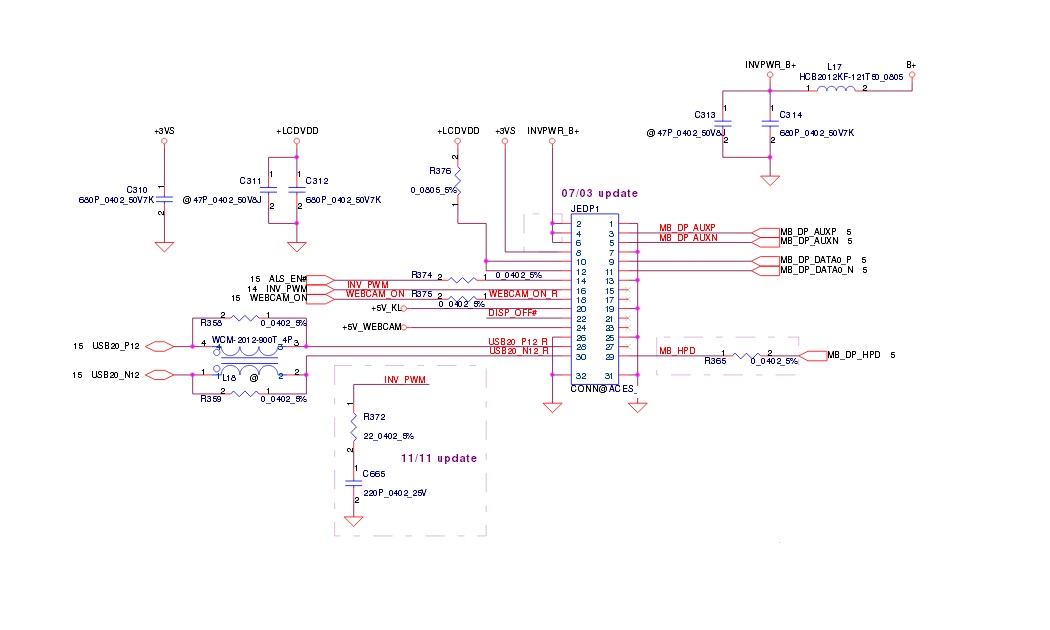

Mozno este do schemy notebooku pozriet. Je to Compal LA-5251P.

drabek06 · #10 Příspěvek od **drabek06** » 09 črc 2013, 20:35

Podle toho zapojení konektoru to snad krmí panel datama jen po 4 drátech. Takže si nejsem jist zda k tomu půjde připojit klasickej LCD co používá 4 komunikační páry vodičů.

#11 Příspěvek od **rezis** » 09 črc 2013, 20:40

Tak ?
http://sema-for.cz/shop/product.php?id_product=1505

drabek06 · #12 Příspěvek od **drabek06** » 09 črc 2013, 20:48

Bohužel, ten malej, zlatej konektor co tam maj na obrázku má na sobě takový obdelníkový drážky a jejich konektor jich má o 2 víc, než ten můj, takže je jasný, že je tak o 5mm delší než ten můj. Spíš nechápu to zapojení toho panelu. Celkem zvláštní a pro mě úplně nový . . .

#13 Příspěvek od **rnbw** » 09 črc 2013, 21:01

Nebude to DisplayPort?

drabek06 · #14 Příspěvek od **drabek06** » 09 črc 2013, 21:15

To by bylo reálnější. Ve specifikacích je psáno že na komunikaci se používá 1-4 datový páry, bez hodin. I tak se dá naprosto s přehledem vyločit že to je klasická LVDS komunikace.

#15 Příspěvek od **rnbw** » 09 črc 2013, 21:42

eDP - Embedded DisplayPort:
http://www.vesa.org/wp-content/uploads/ ... 010-v3.pdf
