Nastavitelný výkon CB stanice

#1 Příspěvek od MDAC »

ahoj,
jak bych mohl snížit výkon CB stanice, aby měla třeba jen 0,1 W? Aby to bylo nastavitelné po skocích nebo raději plynule od 0,1W do maxima. Muselo by se zasahovat do stanice, nebo by stačil atenuátor? Atenuátor by ale bránil i přijímanému signálu, ne?

Jde mi o to, abych nevysílal tak daleko, stačí jen do 500metrů..
Mám dobře naladěnou anténu vertikál 5/8.
Jedná se o CB stanici Intek M899 VOX.
Uživatelský avatar
alles
Příspěvky: 481
Registrován: 21 čer 2005, 00:00
Bydliště: Pardubice

#2 Příspěvek od alles »

mít 5/8λ anténu na spojení na 500 m je zbytečný luxus, nejjednodušší je použít nějakou krátkou náhražkovou anténu s menším ziskem
výkon stanice by se měl dát nastavit trimrem uvnitř(mám to takhle vytažené z DNT Formel 1), ale znamená to ztrátu záruky po otevření a papírově to po úpravě nebude homologovaný
má ta úprava být lehce odstranitelná, nebo bude veškerá komunikace probíhat na krátkou vzdálenost?
Uživatelský avatar
ok1hga
Příspěvky: 12600
Registrován: 28 lis 2006, 00:00
Bydliště: Česká Třebová

#3 Příspěvek od ok1hga »

MDAC píše:nebo by stačil atenuátor? Atenuátor by ale bránil i přijímanému signálu, ne?

attenuátor je ideální řešení, jen je potřeba attenuátor výkonový, aby spálil výkon stanice 4W.
Zeslabí to i příjem, ale zase ti bude fungovat SQ i v největším rušení.
Doporučuji ti to vyzkoušet a bude to bez zásahu do stanice !
Zkus i udělat dva články s útlumem 10dB, tak aby šly zapojovat za sebe.
. . . Nebo ještě lépe, je mít k dispozici tři nebo čtyři články s 6ti decibely.
6dB je útlum 1S signálu na příjem a snížení výkonu 4x.
sežeň si výkonové bezindukční odpory a laboruj !

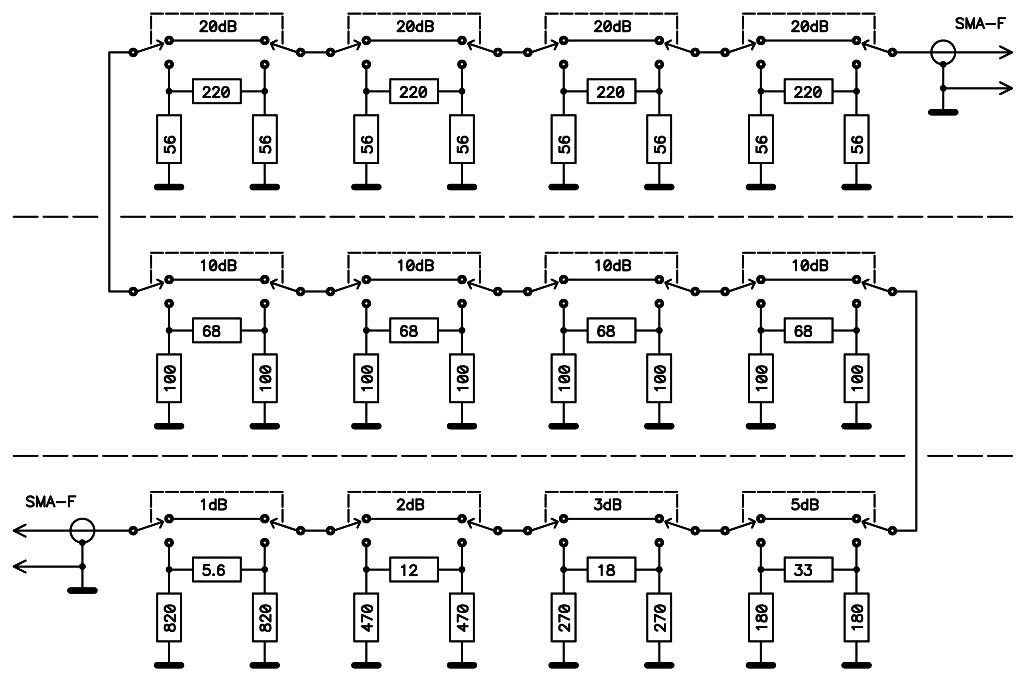

Přílohy
(24.41 KiB) Staženo 160 x
Uživatelský avatar
MDAC
Příspěvky: 4
Registrován: 07 zář 2013, 00:00

#4 Příspěvek od MDAC »

ALLES:
Většina komunikace bude na krátkou vzdálenost. Nechtěl bych ale to celé degradovat jen na extra malý výkon a necitlivou krátkou anténu. Takže nějaký ten přepínač nebo vyvedený potenciometr pro změnu výkonu by byl dobrý.
Ztráta záruky by nevadila.
Schéma stanice je zde na posledních stranách:
http://www.intek-radios.com/Public/bdvJcDt.pdf
Uživatelský avatar
alles
Příspěvky: 481
Registrován: 21 čer 2005, 00:00
Bydliště: Pardubice

#5 Příspěvek od alles »

tahle stanice je o trochu složitější než formela díky možné AM modulaci, ale problém by to neměl být...
fachmani nechť potvrdí, ale myslím že výkon se řídí napájecím napětím koncového stupně, které je řízeno Q38, stanice má přepínání výkonu 4/1W aby vyhověla různým normám, to se děje pomocí pinu 9 procesoru (P-LOW) a tranzistoru Q35 který funguje jako spínač

pro laborování bude potřeba alespoň PSV metr, který ukazuje výkon

výkon se bude měnit s celkovou velikostí odporu mezi emitorem Q36 a zemí, tady bude potřeba laborovat

pokud mě hlava nešálí bude při výkonu 4W na bázi Q35 0,75V , tranzistor bude sepnutý a trimr rv5 bude sloužit pro nastavení výkonu 4W po přepnutí na AM 1W tranzistor rozepne a výkon je určen rezistorem R807.

Je potřeba odměřit voltmetrem jestli to tak funguje!! pokud ano tak :
odpojit bázi Q35 ať procesor nekecá do výkonu, dál nahradit r807 takovou hodnotou aby výkon byl 0,1W(hodnotu odporu stanovit pokusně)paralelně k odporu připojit přes vypínač další odpor a jeho velikostí nastavit výkon 4W, dráty k vypínači zkroutit a udělat co nejkratší aby do nich nelezlo vf... případně použít k přepínání místo vypínače stávající Q35 a rv5 a přepínat proudem do báze...
pro takovéhle laborování to chce ale základní znalost obvodů a mít už trochu něco ubastlíno...
Uživatelský avatar
ok1hga
Příspěvky: 12600
Registrován: 28 lis 2006, 00:00
Bydliště: Česká Třebová

#6 Příspěvek od ok1hga »

alles píše:pro takovéhle laborování to chce ale základní znalost obvodů a mít už trochu něco ubastlíno...

. . . a to nejdůležitější bylo až na konci.
tím ATT nic nezkazíš, neporušuješ předpisy, zlepší ti to odolnost stanice, zlepší ti to případné nežádoucí vyzařování(rušení radia a TV), prostě samé výhody . . .
a navíc to můžeš kdykoliv odpojit.
Rozhodni se ale sám . . .
Uživatelský avatar
MDAC
Příspěvky: 4
Registrován: 07 zář 2013, 00:00

#7 Příspěvek od MDAC »

Díky za odpovědi.

Začnu tím atenuátorem. Útlum, který bude při příjmu atenuátor vytvářet by mohl alespoň trochu vykompenzovat RF gain, který je nastavitelný na panelu stanice.

Pokud byste chtěli někdo diskutovat nad schématem, byl bych velice rád, nemám tolik zkušeností, rád se přiučim. Možná by pomohla jen nějaká kosmetická úprava.

Ještě jednou díky.
Uživatelský avatar
wilibald
Příspěvky: 90
Registrován: 07 srp 2006, 00:00

#8 Příspěvek od wilibald »

MDAC píše:Díky za odpovědi.

Začnu tím atenuátorem. Útlum, který bude při příjmu atenuátor vytvářet by mohl alespoň trochu vykompenzovat RF gain, který je nastavitelný na panelu stanice.

No, ještě pro jistotu k tomu atenuátoru... Nejsem si úplně jistý, zda ho budeš chtít aplikovat i u příjmu. :wink: Pokud ne, musí tam být ještě nějaké přepínání TX/RX relátkem.
Při nějakém laborování přímo s koncovým stupněm to chce rovněž prakticky zkoumat "možný rozsah regulace", tzn. kontrolovat při vysílání do umělé zátěže aspoň osciloskopem, "co z toho leze" a čítačem, "zda to neleze někam jinam." VF technika je obor jevů podivuhodných a nečekaných...mne tedy bůh za zbytečné šťourání ve zcela funkčním zařizení pokažté trestá... :lol:
