Výroba střídavé trafosvářečky

Zpráva

vlaadkoo · #1 Příspěvek od **vlaadkoo** » 22 zář 2013, 15:13

Zdravim ,chtěl bych si vyrobit střídavou trafosvářečku do 50A .Na internetu nemůžu nic najít .Našel jsem jen schéma trafa ,ale žádné jiné informace k němu nebyly (rozměry jádra ,průřezy drátů a počty závitů ).Jádro chci udělat z obyčejného plechu .Tak to mám i ve svářečce ,kterou jsem zdědil .Pouštím se do stavby svářečky protože chci něco malého, lehce přenosného a hlavně 1 Fázovou ! Tu co jsem zdědil má přepínatelný rozsah od 50 do 600A , to nevyužiju , je sakra těžká a bohužel 3 fázová. Nevíte někdo jak na to ? Budu rád za každou užitečnou radu .

monterjirka · #2 Příspěvek od **monterjirka** » 22 zář 2013, 15:19

Trafosvářečka na 50A je spíše hračka než svářečka...

Doporučuji kouknout na SVARBAZAR.CZ
Není to jen "obchodní server", ale je tam i spousta zajímavých informací

vlaadkoo · #3 Příspěvek od **vlaadkoo** » 22 zář 2013, 18:33

Tak pokud je to hračka ,tak na hraní mi stačí bohatě

Mě se zdá ,že ty výpočty jsou stejné jako u napájecích sítových traf . Můžu to trafo počítat jako napájecí ?

procesor · #4 Příspěvek od **procesor** » 22 zář 2013, 19:00

Nie.
Trafo na zváranie (striedavé) musí byť "mäkké s dostatočným zápalým napätím. Po zapálení je napätie na oblúku nižšie - o koľko to závisí od prúdu.
Tomu vyhovujú transformátory s magnetickým jadrom "s magnetickýn skratom". Za babku to predávajú v Baumaxe a podobných Bua-"izé"-basmeg. Zvárať stým vedia iba starý super experti. Ako viem tak iba vodorovne zvary, zvislé zvary "tečú".

varok · #5 Příspěvek od **varok** » 22 zář 2013, 19:10

Kdysy vyšly nějaké knihy o svářečkách a myslím, že i v nějakých starších AR bylo jak se dá podomácku trafo vypočítat a udělat. Jako klasické trafo se to ale nepočítá. Si raději kupte trafo na svařování v Lidlu, ne? Občas ho tam mívají, proud myslím do 80A, to máte o pár ampér více než je váš plán, cena přijatelná, myslím kolem 1300,- kč a je prý i oproti jiným podobným hračkám docela dobře udělaná. Kamarád ji má a oproti nějakým Einhel, Gude apod. je sice trošku slabší, ale zase na druhou stranu lépe provedená a nevypíná se tak často. Navíc se dá jednoduše dodělat ventilátor a zase se trošku zvětší zatěžovatel.

vlaadkoo · #6 Příspěvek od **vlaadkoo** » 22 zář 2013, 19:13

Takže by ty sváry stály za prd jo ? Tím magnetickým skratem myslíš jako ,že plechy musí být vodivě spojené (nelakované) ? Trafo chci udělat nějaké podobné tomuto http://www.bazos.cz/img/1/571/26897571.jpg
nevíte někdo jak se tomu říká ?Někde jsem četl ,že to je M a nebo pláštové ,ale nevím co je pravda .

#7 Příspěvek od **mtajovsky** » 22 zář 2013, 19:48

Tohle vypadá jako dvousloupkové oddělovací trafo. Bude tvrdé, takže pro svařování nevhodné. Svařovací trafo má magnetický bočník (magnetický zkrat, to nemá s vodivým spojením plechů nic společného) nebo jiné opatření pro dosažení velkého rozptylového toku. Takové trafo má měkké napětí, které je nutné pro stabilní hoření oblouku.

vlaadkoo · #8 Příspěvek od **vlaadkoo** » 22 zář 2013, 20:10

Tak asi nakonec zůstanu u té krávy těžké co jsem podědil a nebo si pořídím z toho lídlu

To už se nevyplatí stavět (cena za matroš ,dráty apod..)

Jodr · #9 Příspěvek od **Jodr** » 22 zář 2013, 20:24

V dávných dobách (cca1965) jsme okopírovali konstrukci střídavé svářečky Siemens, kterou do opravy přivezl se spáleným vinutím jeden šťastlivec, jemuž ji přivezli příbuzní ze SRN. Dodnes ji s poněkud zvětšeným jádrem používám. Má přepínání v primáru, nevýhodou je zdvojené primární vinutí. V osmi regulačních stupních obsáhne elektrody 1,5 až 5mm, klidně i bazické. Originál měl střední sloupek 40x80mm, nově upravený 50x100mm. Vinutí spočítané jako klasické napájecí trafo. Jádro z křemíkových plechů z rozebraného olejového transformátoru 3x 22kV/380V, samozřejmě nastříhaných na potřebné rozměry a prokládaných hedvábným papírem, tak jak se to dříve dělávalo. Koupit se svářečka nedala, zato různých konstrukcí i životu nebezpečných bylo hodně.

BOBOBO · #10 Příspěvek od **BOBOBO** » 23 zář 2013, 09:12

Fakt se to nevyplatí . Viděl jsem ty parksajdy prodávat po pětistovce . No a 50A to snad utáhne nafurt . No a ty svisláky se prostě naučíš . Na svarinfu je oddíl ke stažení , schemata a tam je odkaz na knihu transformátory pro oobloukové sváření , tam je i celý návrh odbočkového trafa . Principy ostatních neelektronických regulací tam jsou popsány též .

kajetan · #11 Příspěvek od **kajetan** » 23 zář 2013, 10:06

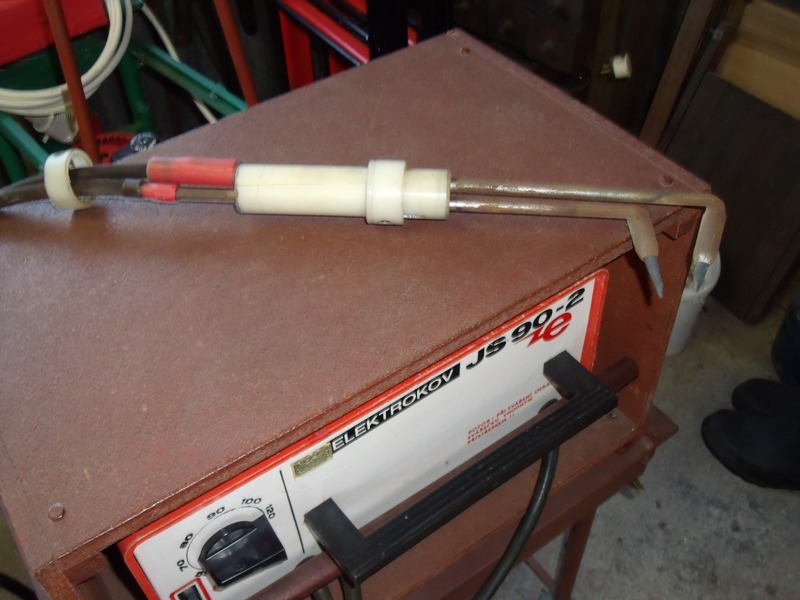

Raději si pak ke koupené trafosvářečce udělej hořák pro obloukové sváření a můžeš parádně letovat mosazí - viz obrázek
Při letování to sice dělá kravál, ale například zaletovat s tím díru v bubnu u pračky jde docela dobře

Uhlíky lze použít i z vyřazenejch velkejch monočlánků.
Chce to pak jen cvik v ruce pro udržení plamene obloukovky
:wink:

vlaadkoo · #12 Příspěvek od **vlaadkoo** » 23 zář 2013, 10:32

Jsem začáteční a teprv se učím svařovat ,takže si o tom budu muset hodně přečíst

jinak nápad je to zajímavý

kulikus · #13 Příspěvek od **kulikus** » 23 zář 2013, 12:47

Nebo si postav invertor. Je ovšem preacnější.

vlaadkoo · #14 Příspěvek od **vlaadkoo** » 23 zář 2013, 13:12

To je stejné jako trafosvářečka ,ale svařuje se stejnosměrným ?

BOBOBO · #15 Příspěvek od **BOBOBO** » 23 zář 2013, 13:23

Kulikus si z tebe střílí , to už raději stav to trafo . :roll:
