Stavba osciloskopu - problém s ostrostí

Zpráva

jakubrosler · #1 Příspěvek od **jakubrosler** » 15 říj 2013, 07:34

Zdravím,

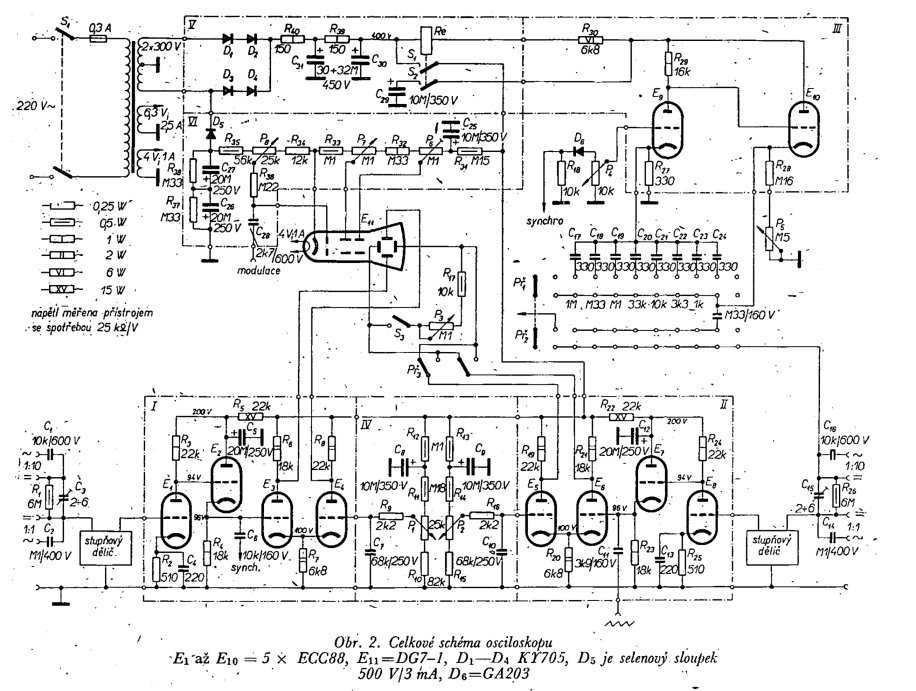

chtěl bych si postavit osciloskop, podle Danyka. Zatím jsem zapojil jenom zdrojovou část a připojil obrazovku. Jednu stranu obou vychylovacích destiček jsem připojil na střed odporového děliče (zapojeného mezi zem a +300V), druhou vždy na střed potenciometru (zapojeného tamtéž).

S tímto zapojením a obrazovkou 5LO38I jsem docílil relativně solidní ostrosti, na jedné straně to bylo vždy méně ostré, ale když jsem prohodil vývody příslušných destiček, bylo to ostré na druhé straně, takže předpokládám, že je to dané tímto prapodivným vychylování a u symetrického vychylování by byla stopa ostrá všude.

Mám ale i obrazovku 8LO29I.
Tu jsem zapojil stejně, jenom jsem násobiči přidal další stupeň (dioda + kondy; - na anodu diody, + na uzel dvou na schématu znázorněných diod a C 470n).

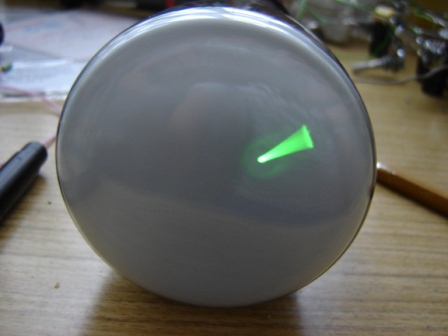

Obraz je ale ostrý jen uprostřed. Začnu-li ho posouvat směrem od středu, tvoří se jakýsi světelný kužel, viz foto.
Mohl by my někdo, prosím, říct, co dělám špatně?

A omlouvám se, že to sem dávám už podruhý, přijde mi ale, že v původním vlákně to nějak zapadlo.

mihal · #2 Příspěvek od **mihal** » 15 říj 2013, 09:16

Zmeraj si napätia na ostatných elektródach, či Ti pri posuve lúča nekolíšu. Vypadá to ako by Ti tam chýbala jedna šošovka v ostrení. Mohlo by to spôsobovať aj nesprávne zapojenie elektród alebo porucha v obrazovke.

jakubrosler · #3 Příspěvek od **jakubrosler** » 15 říj 2013, 13:01

Změřil jsem
U(a2) = U(g2) = 300V
U(g1) = -746V
U(k) = -716V
U(a1) = -430V

Napětí na těchto elektrodách při posouvání paprsku nekolísá.

Ta obrazovka je nejspíš nikdy nepoužitá, ale zaručit to nemůžu.

mihal · #4 Příspěvek od **mihal** » 15 říj 2013, 14:59

Tu je nejaká schéma s touto obrazovkou http://www.emartinka.cz/foto/blog/anoda_obrazovka.gif
je to divné, ale má katódu zápornejšiu ako g1. Aký potenciál máju doštičky voči katóde?

jakubrosler · #5 Příspěvek od **jakubrosler** » 15 říj 2013, 20:38

Aby nedošlo k nedorozumění, s 5LO38I problém nemám. Ale když už se mi tu válí i ta 8LO29I, tak jsem chtěl použít tu. A ta dělá ten kužel.
Destičky jsou vůči katodě kladné, posouvám je od 0 do +300V (jedna strana na dělič, takže stálých 150V, druhá na potenciometr)

#6 Příspěvek od **jandu** » 15 říj 2013, 20:50

Ak ti nevadí, že ta 8LO29I má anodové napätie okolo 1200-1500V, tak by som sa ani nečudoval ...

Opravujem - napätie druhej anódy je 1 500-2 200V.

jakubrosler · #7 Příspěvek od **jakubrosler** » 15 říj 2013, 21:33

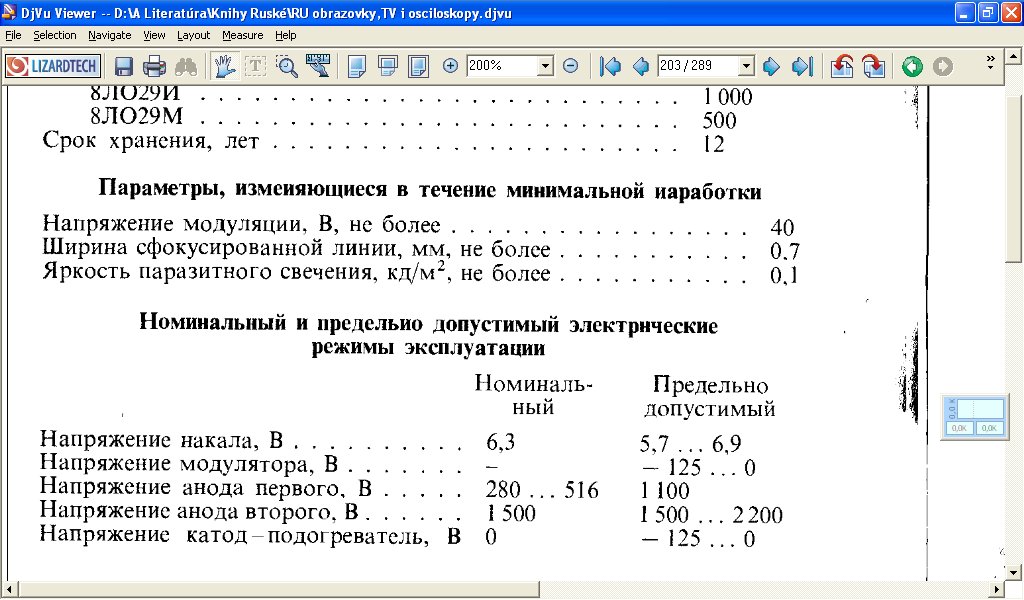

Tak já jsem podle této stránky pochopil, že 1500V je maximum.

Znamená to tedy, že tyhle divný úkazy způsobuje nejspíš nedostatečné anodové napětí (Nyní je tam něco málo přes 1000V)?

#8 Příspěvek od **jandu** » 15 říj 2013, 23:09

Toto je rozsah Ua2.

Inak úkaz na tvojom obrázku hovorí o malom anodovom napätí.

jakubrosler · #9 Příspěvek od **jakubrosler** » 05 lis 2013, 16:58

Díky všem za rady, po delší době jsem se k tomu zase dostal. Zvýšil jsem Uak na 1500V a už je to ostré dost. Když neběží fantastron, dělá to kolem takové kolečko, ale za běžného provozu je to OK.

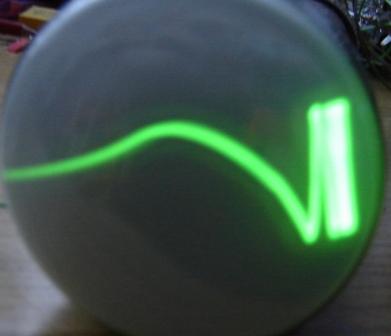

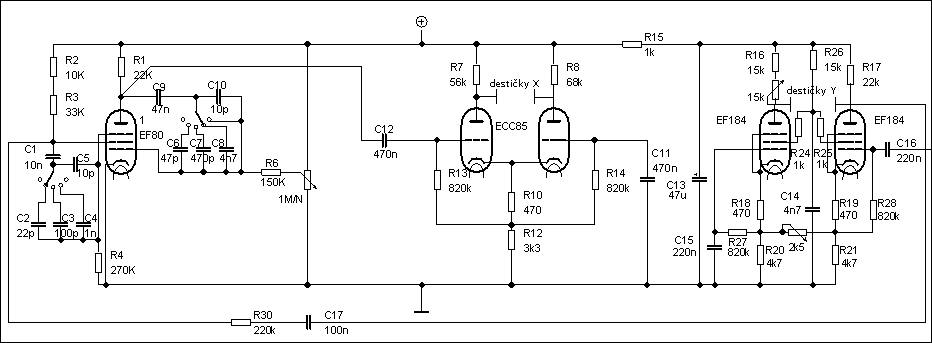

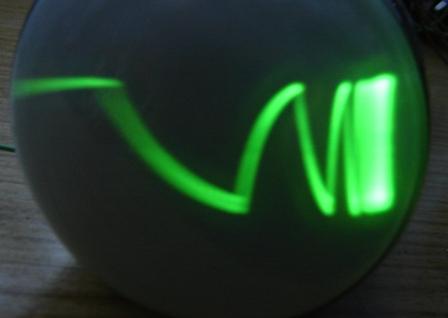

Teď mám ale jiný problém. Fantastron, kompletně obšlehnutý z Danyka, asi nedělá takovou pilu, jako bych si přál, protože průběhy vypadají dosti zle (viz přiložené obrázky). Zapojení zesilovačů X a Y jsem vymýšlel sám především podle katalogových listů těch elektronek. Fázový invertor s rozdělenou zátěží totiž neumožňoval roztažení osy X přes celou obrazovku.

Mohl by mě, prosím, někdo nasměrovat správným směrem, případně poradit nějaké vyzkoušené schéma fantastronu?

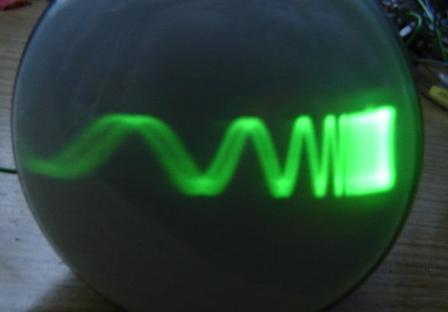

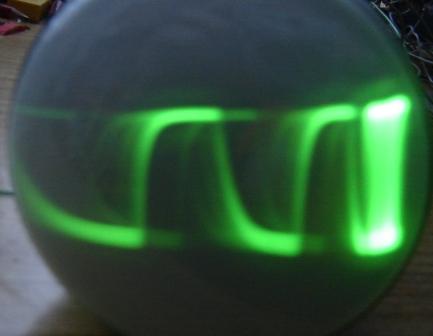

A taky mám dojem, že není úplně v pořádku, že se obdélník zobrazuje jako trojúhelník a trojúhelník jako části parabol. Ale nevím, co za to může. Osciloskop se bez osciloskopu staví blbě.

Díky moc za každou radu.

Funkční generátor používám typ TR-0463 maďarské provenience.

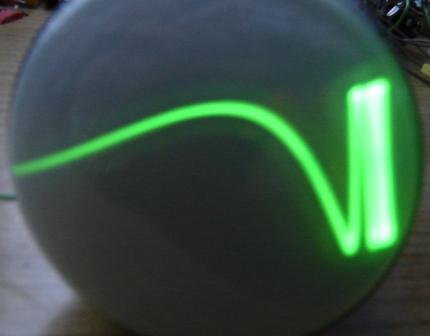

K obrázkům ještě doplním, že na na snímcích "Různé rozsahy fantastronu" není zapojen zesilovač Y a není zapojeno zhášení zpětných běhů. Na následujích snímcích už je pak zapojeno obojí.

Pokračování v dalším příspěvku.

jakubrosler · #10 Příspěvek od **jakubrosler** » 05 lis 2013, 17:02

Pokračování předchozího příspěvku.

jakubrosler · #11 Příspěvek od **jakubrosler** » 05 lis 2013, 17:04

Dokončení předcházejícího příspěvku.

FERYACT · #12 Příspěvek od **FERYACT** » 05 lis 2013, 19:16

Nemáš v pořádku pilu.Z počátku běží pomaleji a později rychleji.Možná jsou to svody kondíků.Musíš řešit zhášení zpětného běhu jinak dostaneš elipsu.Trojůhelníkový tvar dělaly nesouměrné obrazovky.

jakubrosler · #13 Příspěvek od **jakubrosler** » 05 lis 2013, 20:19

Kondy jsou úplně nový keramiky na 400V. Pokud by byl svod v přepínači, předpokládám, že by se obrazec měnil při přepínání, ale teď se to chová ve všech polohách obdobně.
Zhášení zpětných běhů tam je, jenom neni v tom schématu. Ale je řešený stejně jako tady

#14 Příspěvek od **jandu** » 05 lis 2013, 21:05

Pozri si toto. Je to jednoduchšie a asi aj lepšie.

jakubrosler · #15 Příspěvek od **jakubrosler** » 05 lis 2013, 22:19

Tak to můžu zkusit. Ale není mi moc jasný zapojení těch (snad) odporů, co je u nich uvedená hodnota, ale nikde nejsou nakreslený (pod tou řadou kondenzátorů 330p).
Stejně tak jsem nijak nevyčetl, jak se zhášejí zpětné běhy, ale to už je spíš detail.
