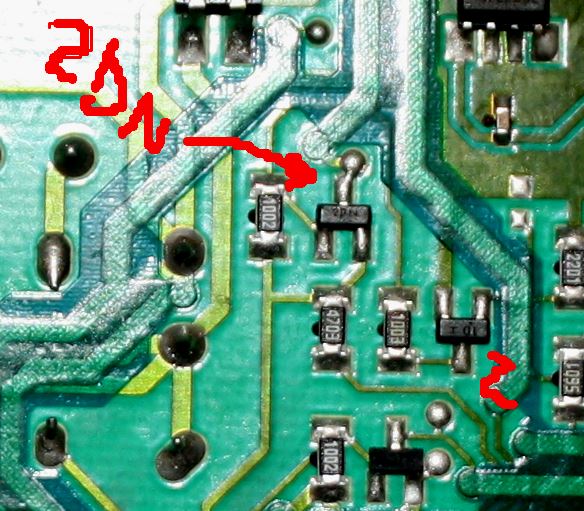

SMD sot23 s code "2DN"

Zpráva

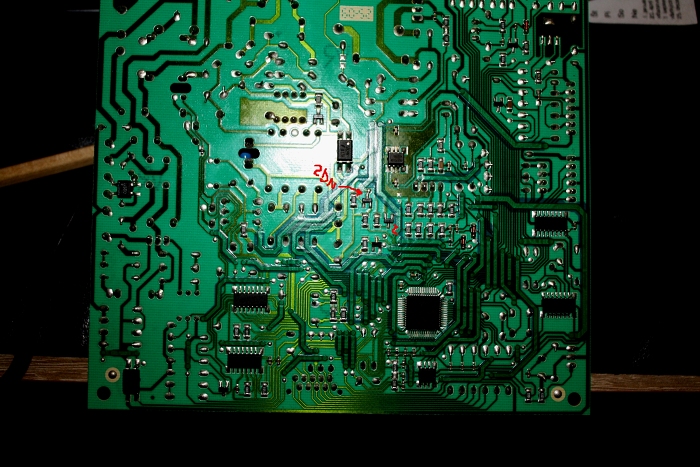

procesor · #1 Příspěvek od **procesor** » 15 říj 2013, 22:16

Neviem identifikovať.
Poraďte...
Je to v napájacej vetve zapaľovacej časti plynového kotla.
Spína to (možno blokuje) niečo okolo 150...200V.

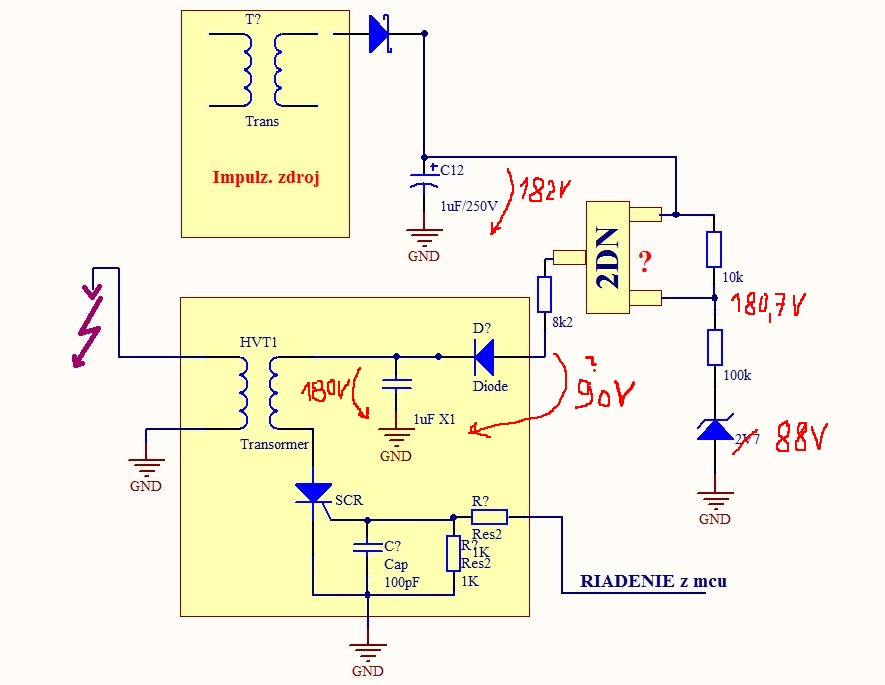

edit: vložil som hodnoty odporov pri zenerke a tom obvode s smd-code "2DN".
edit: napätia merane po nahodení napájania 23Vac (nič iné nie je pripojené k doske)

gepard · #2 Příspěvek od **gepard** » 16 říj 2013, 00:11

Zdárec,
že by to byl PNP high-voltage trandík MMBTA92 ?

procesor · #3 Příspěvek od **procesor** » 16 říj 2013, 08:01

Vyzerá to na pnp tranzistor a tá zenerka bude asi mať viac voltov ako sa mi z smd kódu zdá. Idem to hodiť na šťavu uvidím kde to viazne.

kaja4 · #4 Příspěvek od **kaja4** » 16 říj 2013, 20:09

Od jakého výrobce je ta elektronika?Její označení neznáš?Případně z jakého kotle.
2D 2SK3064 n-MOSFET Sw, 30V, 100mA, 150mW, 30>(10mA), 150/35ns SOT-323 16fh - 3a Pan
2D KST92 Si-pnp Vid, 300V, 500mA, 350mW, B>40, >50MHz SOT-23 16ta - 3a Sam
2D MBTA92 Si-pnp Vid, 300/300V, 500mA, 250mW, B>40, >50MHz SOT-23 16ta - 3a Tos
2D MMBD914PT Si-diode Sw, 100V, 200mA, Vf<1V(10mA), 4ns SOT-23 16dc - 3a Chm
2D MMBT92 Si-pnp 300V, 500mA, 300mW, B>40, >50MHz SOT-23 16ta - 3g Vs
2D MMBTA92 Si-pnp Vid, 300V, 500mA, 330mW, B=25, >50MHz SOT-23 16ta - 3a Itt,Vs
2D R3131N42EC Vdet-IC 4.2V, +Reset ODO, 240ms SOT-23 16vdc VD6 3b Ric
2D SMBTA92 Si-pnp Vid, 300/300V, 500mA, 330mW, B=25, >50MHz SOT-23 16ta - 3c Inf
2D TZT2.7W Z-diode 2.50..2.90V, Izt=5mA, Zzt=110>, 200mW SOT-323 16dc - 3a Ttr
2D Z02W2.7V Z-diode 2.50..2.90V, Izt=5mA, Zzt=110>, 200mW SOT-23 16dc - 3f Kec
–2D PMSTA92 Si-pnp Vid, 300/300V, 500mA, 200mW, B=25, >50MHz SOT-323

procesor · #5 Příspěvek od **procesor** » 16 říj 2013, 23:48

Asi sa to montuje do rôznych kotlov

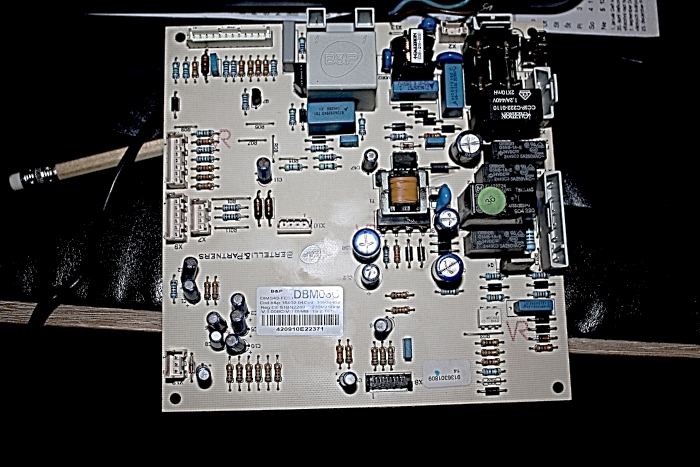

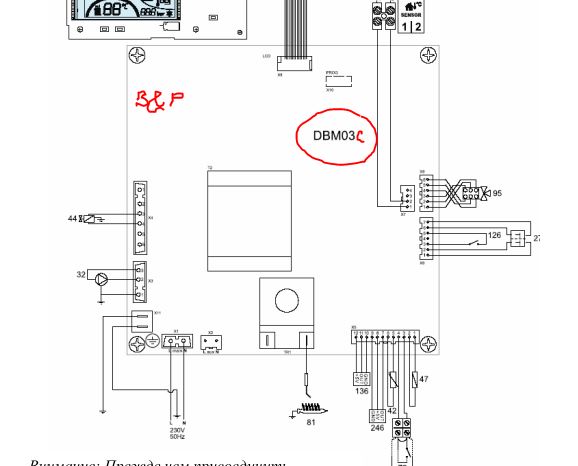

Dosku DBM03C som našiel (na nete.. tu ) aj v kotli DIVA 24C(30C). Konektory sedia s tou čo mám na stole. V montážnom návode je doska d klasickým trafo - zdrojom. Tá čo mám má impulzný zdroj s VIPer12A.
Popis je v ruštine.

Naoko (D-test) sa ten obvod chová ako Si-pnp tranzistor. V reáli sa mi zdá že sa otvorí iba na určitý čas po nahodení napájania.
Plynár povedal, že to hodí iskru, ale veľmi krátku sériu ani nestihne doraziť plyn.
To môže byť hw ochrana pri nahodení napájania. Počas prevádzky sa asi horáky potom pripaľujú "večným plamienkom" a ten inkriminovaný obvod by mohol zapaľovaciu elektroniku napájať iba obmedzený čas.

Namerané hodnoty okolo zapaľovania som doplnil do vyššie uvedenej schémy.
Zatiaľ som to pripojil iba sieťovým káblom.
Zajtra pozriem osciloskopom výstup toho obvodu.
Ak to je obvod aj s časovaním chyba bude v oneskorenej detekcii prítomnosti napájania, alebo inej podmienky na zapaľovanie.

edit:....blbosti....To čo som považoval za zenerku je npn tranzistor.
Na kolektore som multimetrom nameral cca 88V.Oscikom musím pozrieť ako je riadený z mcu

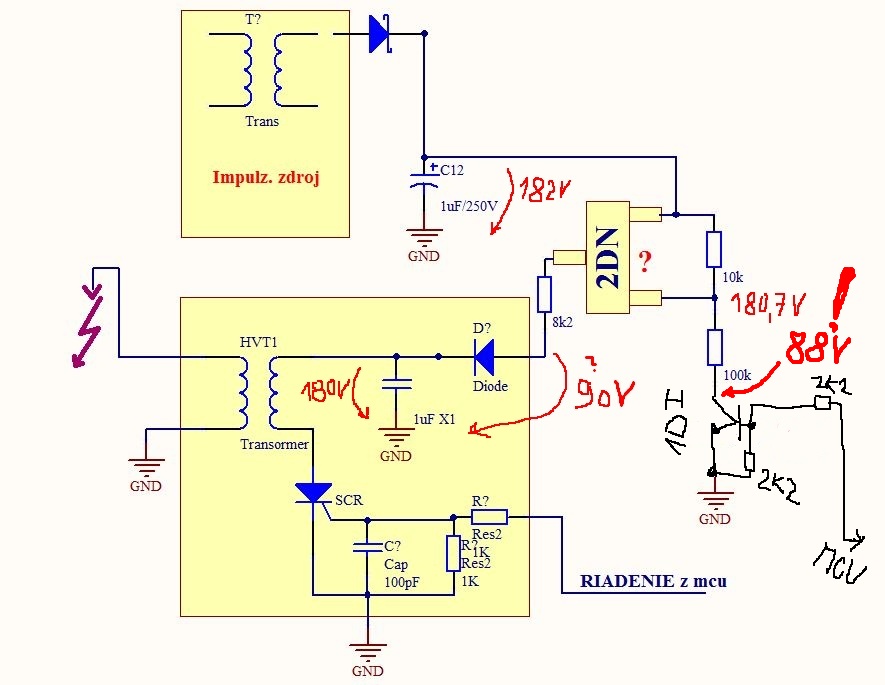

schému pridávam...

procesor · #6 Příspěvek od **procesor** » 17 říj 2013, 09:51

Doska je z kotla ATTAK RK plus
Edit:
Bol som s plynárom pri kotli. Po powerUP si kotol dlho čosi skúša a po čase sa rozhodne zapáliť plyn. Hodí 2,3, možno niekedy a 5 iskier a... asi sa resetne MCU.
Možno v okamihu otvorenia plynového ventilu.

Tie obvody sot23 s smd-code 2D a 1D sú klasiky pnp a npn 300V tranzistory. A sú po meraní oscíkom (na stole) O.K.
