Spálený odpor v laboratorním zdroji

Zpráva

BaterieCZ · #1 Příspěvek od **BaterieCZ** » 11 lis 2013, 22:04

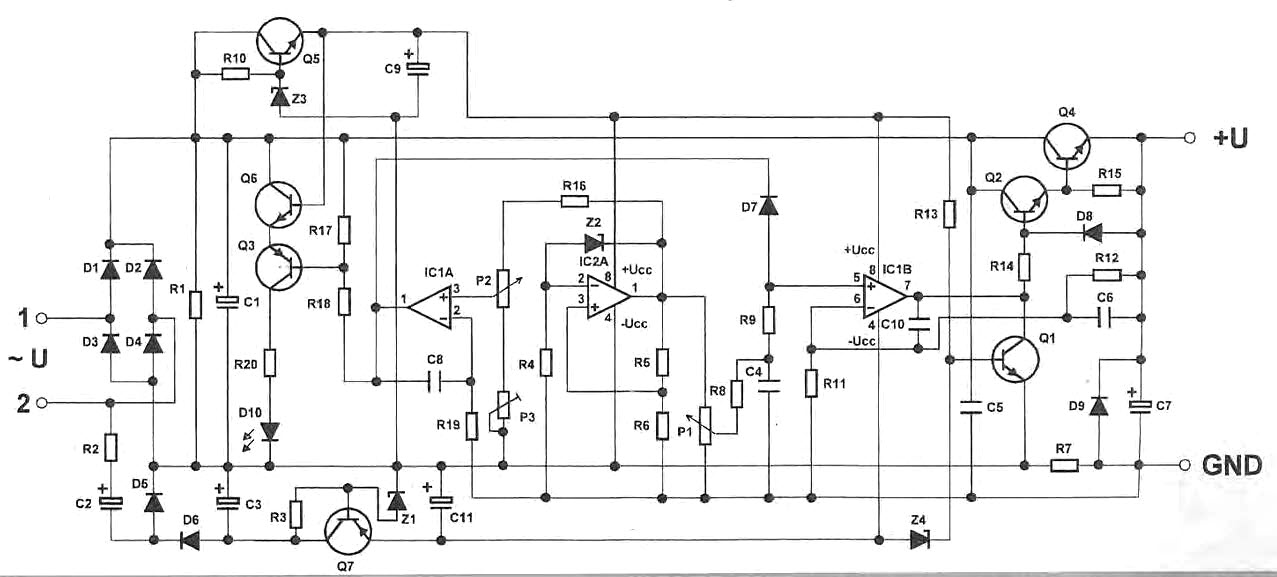

Cau, povedlo se mi spálit skratem výkonový odpor v laboratorním zdroji. Rezistor se přepálil a na výstupu se objevilo plné napětí, které nejde regulovat. Nemám od DPS schéma, ale je to podobný typ konstrukce, jako to schéma v příloze. Prosím o radu, co se mohlo spálit, moc tomu nerozumím. (Ve schématu je to odpor R7)

kovar · #2 Příspěvek od **kovar** » 11 lis 2013, 22:13

Jak jsi to mohl spálit zkratem když ten zdroj má proudové omezení?Ten odpor je tam jako bočník.Napiš parametry toho zdroje.

#3 Příspěvek od **jezevec** » 11 lis 2013, 22:20

Kdyby se ti R7 přerušil, tak na výstupu nebude žádné napětí, máš tam jinou vadu.

#4 Příspěvek od **ok1hga** » 11 lis 2013, 22:26

BaterieCZ píše:povedlo se mi spálit skratem výkonový odpor v laboratorním zdroji. Rezistor se přepálil a na výstupu se objevilo plné napětí, které nejde regulovat

to co jsi napsal, je nesmysl . . . pokud by se ten odpor přepálil na výstupu nebude nic !
Spíš si myslím, že se šlusnul výkonový tranzistor(Q4) a až následně se začal pálit ten odpor, ale pokud tam to plné napětí je, určitě nebude přepálený, ale jen očouzený . . .

jaký je přesný typ toho zdroje ?

BaterieCZ · #5 Příspěvek od **BaterieCZ** » 12 lis 2013, 06:11

typ toho zdroje je neznámý, protože jsem desku našel na chatě v bordelu, ale má 30V/3A. Vím že ten odpor je tam jako bočník. Spálil jsem ho tak, že jsemsi chtěl postavit z něho rovnou i bočník pro ampérmetr, ale zkratoval jsem omylem vývody odpru. Nevím jak je to možné, ale na výstupu pak bylo 35V a odpor přepálený.Vyměnil jsem ho za nový 0,5Ohm, ale žádná změna

BOBOBO · #6 Příspěvek od **BOBOBO** » 12 lis 2013, 06:29

Proč by na výstupu nemohlo být po devastaci zdroje a R7 měřeného Vmetrem s vyšším vstupním odporem 35V ? Zanes to ke kamarádovi elektronikovi . Součástky zde použité mívají korunovou hodnotu , jen o čas opravy jde .

Mach3D · #7 Příspěvek od **Mach3D** » 12 lis 2013, 06:30

Tak ten basl vyfoť a dej sem, třeba to někdo pozná a najdem schema.
Pokud je tohle schema co jsi sem dal "jen" podobné, tak určitě nejni stejné :lol:

BaterieCZ · #8 Příspěvek od **BaterieCZ** » 12 lis 2013, 06:31

To asi není, vyfotím to po škole...

#9 Příspěvek od **Michal22** » 12 lis 2013, 09:18

Spálil jsem ho tak, že jsemsi chtěl postavit z něho rovnou i bočník pro ampérmetr, ale zkratoval jsem omylem vývody odpru.

No toto? Tak tady jsem opravdu v koncích...
Jakmile vyzkratuješ vývody tohoto odporu, tak ti může shořet vše od tranzistoru přes diodu, trafo, plošňák, stůl, chalupu atd. ale nikdy ten odpor. Možná kdybys jej vyzkratoval na V+, tak by se to v hodně nejistém případě mohlo stát.

BaterieCZ · #10 Příspěvek od **BaterieCZ** » 12 lis 2013, 15:28

taky to nechapu

tak v tom zapojeni jsou OZ TL082CP..tady je fotka, jeste se pokousim najit to schema]

KUBO · #11 Příspěvek od **KUBO** » 12 lis 2013, 17:03

Podľa fotky je to zdroj G400 a ten veľký teslácky kondík na vstupe by som vymenil

serviceman · #12 Příspěvek od **serviceman** » 12 lis 2013, 17:11

Dovolím si pro lepší přehlednost to schéma rovnou vložit. Nevím jak je R7 velký, předpokládám, že ne, a proto by ho bylo vhodné překlenout diodou, aby při jeho přerušení nedošlo k úplnému rozpojení obvodu.

BaterieCZ · #13 Příspěvek od **BaterieCZ** » 12 lis 2013, 17:23

jo vypada to ze to je on.

stasek · #14 Příspěvek od **stasek** » 12 lis 2013, 18:22

Na fotce vypadá ten tranzistor, co je na chladiči, nějak podezřele, ta matice je opálená a očouzená, tak taky mrkni na to.

BaterieCZ · #15 Příspěvek od **BaterieCZ** » 12 lis 2013, 18:33

trandik je v poho to je jen kalafuna
