Monitor Acer X222W, jde jen 2s pak se vypne podsvícení

Zpráva

vavy · #1 Příspěvek od **vavy** » 24 lis 2013, 17:15

Dobrý den
Prosím o radu. Již jsem vyměnil elyty a stále to blbne. Měřil jsem ESR jestli mi neprodali nějaký šmejdy a jsou vpořádku.
Zkoušel jsem odpojovat trubice jestli se něco neděje s trubicem, ale i když mám zapojenou jen jednu tak prostě jde vždy jen 2s a pak se vypne podsvícení.Měřil jsem všechny diody a elyty...už nevím kam se kouknout.
Ještě jsem zkoušel přesvičovat piny asi na nějaký nadproud na maximum..taky nepomohlo..více na fotkách díky...

vavy · #2 Příspěvek od **vavy** » 24 lis 2013, 17:17

Jo ještě jsem zapoměl že na papírku vedle je napsáno označení těch smd dvojitých tranzistorů a asi nějakého PWM kontroléru(26 nožiček)

Spejbl · #3 Příspěvek od **Spejbl** » 24 lis 2013, 17:24

Nazdar, změr odpory sekundárů VN trafa a napiš sem, pokud nejsou vadný kondy, často bývá závada v něm. Driver totiž hlídá i rozdíl proudů mezi VN větvemi a ty se vlivem rozdílných (částečný průraz mezizávitové izolace) odporů vinutí mění.

vavy · #4 Příspěvek od **vavy** » 24 lis 2013, 17:34

Aha no ja teda nevím jak je to tam přesně zapojené co je prim. a co sek.Měřil jsem to tak že tam kam vedou ty mílé čary je jedno sekundární a to má tedy 1k a to druhé ma nekonečno...přerušeno , ale nevím jestli to neměřím blbě můžes se mrknout a třeba mi to tam zakroužkovat co je pri a co sek...

vavy · #5 Příspěvek od **vavy** » 24 lis 2013, 17:42

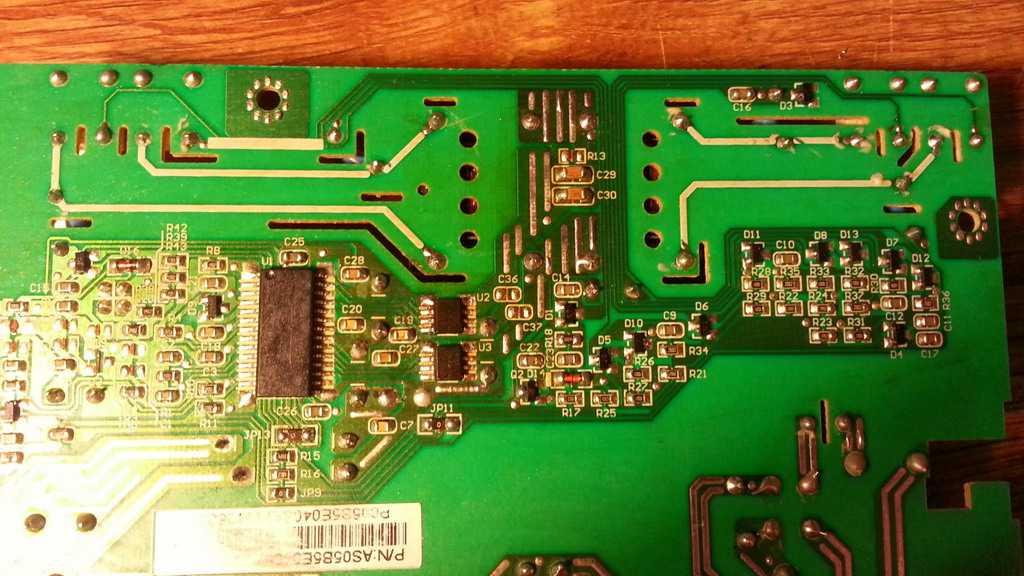

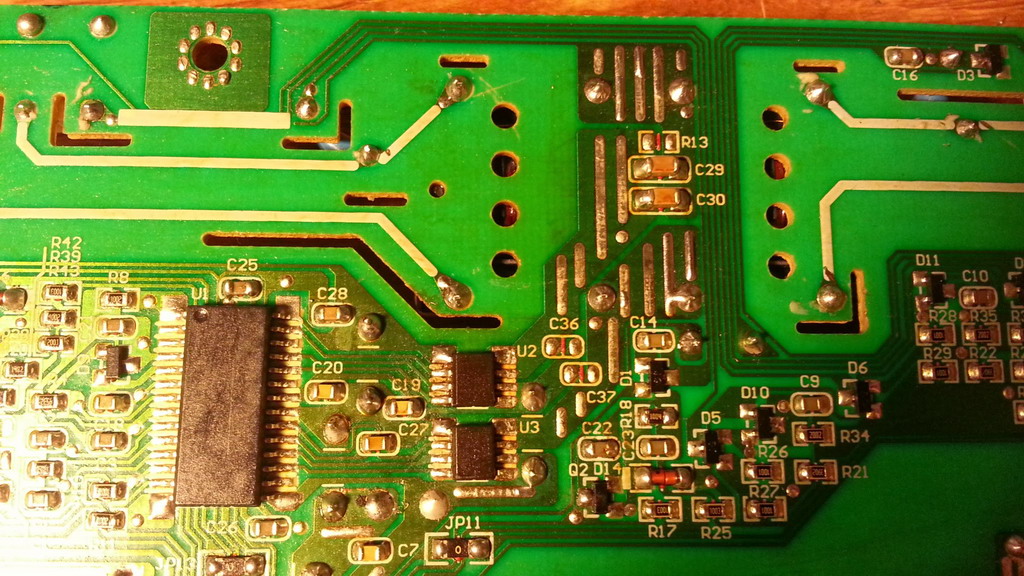

ještě jsem ted zjistil něco divnýho na primár jestli je to primár tak z U3 jedenoho z tranzistoru to vede, ale z U2 to na druhé vinutí nevede jsou tam jen kodany C29 a C30 a nad nimi R13, ale ten není osazený tak jak se dostane napětí z druhého tranzistoru za druhý konec vinutí?

vavy · #6 Příspěvek od **vavy** » 24 lis 2013, 17:49

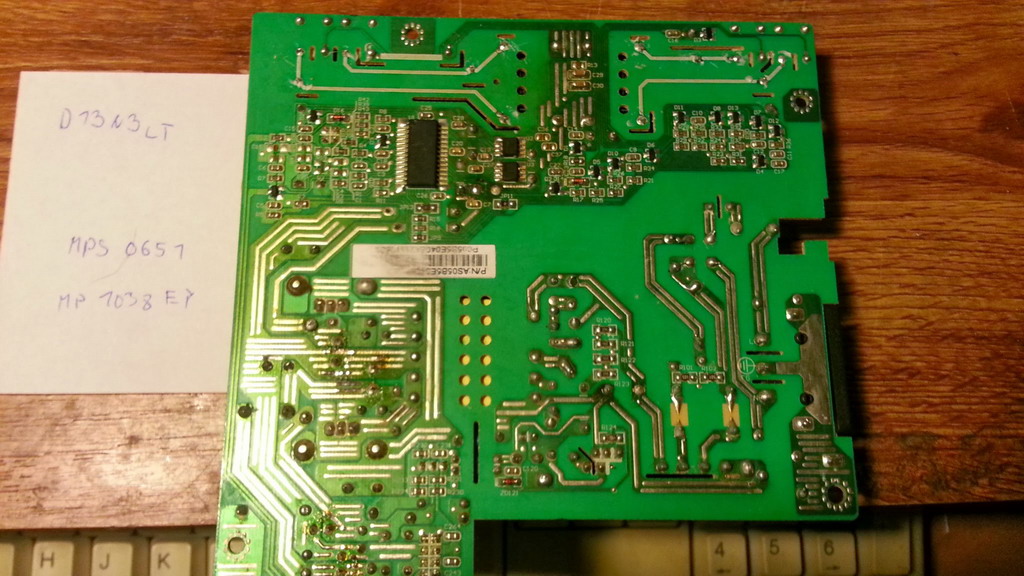

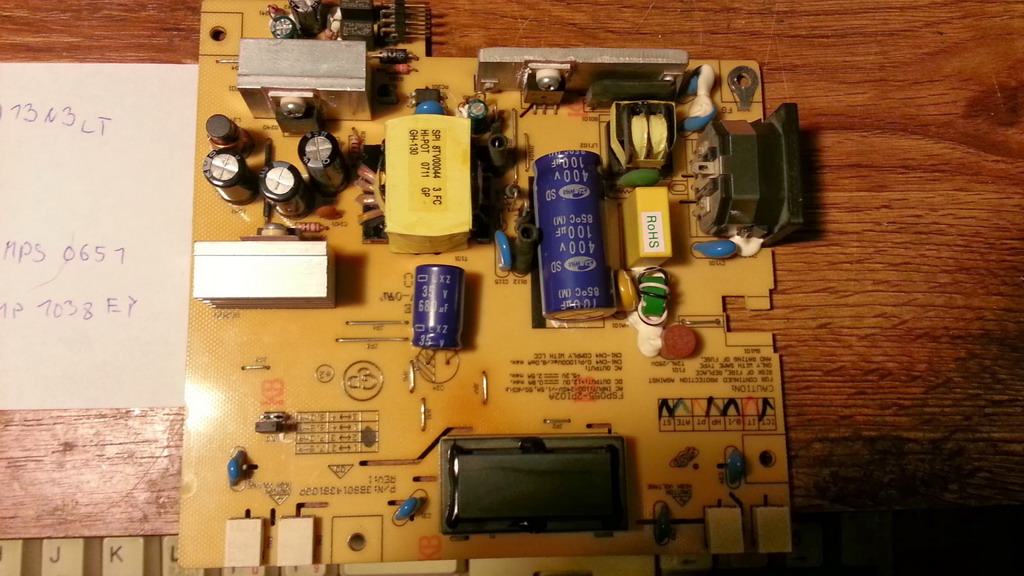

doplnuji fotky

Spejbl · #7 Příspěvek od **Spejbl** » 24 lis 2013, 18:07

Změř mezi puntíkama, aspoň na 2 des. místa. Co je všechno napsané na tom velkém švábu? Pod označení z papírku to nic nehledá.

KUBO · #8 Příspěvek od **KUBO** » 24 lis 2013, 19:26

vavy píše:Zkoušel jsem odpojovat trubice jestli se něco neděje s trubicem, ale i když mám zapojenou jen jednu tak prostě jde vždy jen 2s a pak se vypne podsvícení.

Odpojenú trubicu musíš nahradiť vždy nejakou použitou napr. s rozbitého panela NB, lebo ti to vypína ochrana.

vavy · #9 Příspěvek od **vavy** » 24 lis 2013, 19:34

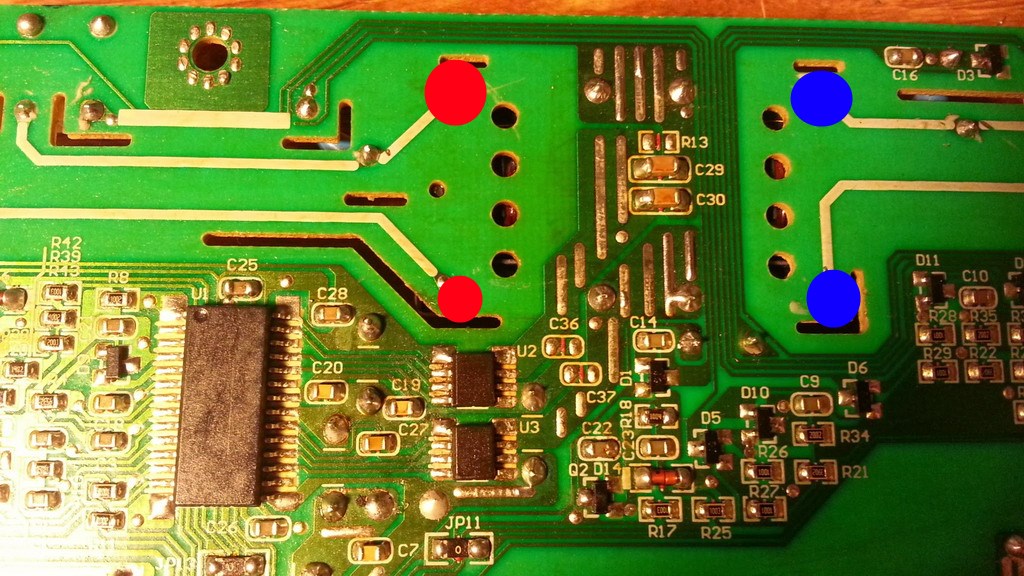

Tak cerveny preruseno modre 1k...da se nekde koupit to trafo? S tema trubicema jsem to nevedel myslel jsem ze to staci odpojit...diky za rady...

vavy · #10 Příspěvek od **vavy** » 24 lis 2013, 19:37

Spejbl píše:Změř mezi puntíkama, aspoň na 2 des. místa. Co je všechno napsané na tom velkém švábu? Pod označení z papírku to nic nehledá.

Jinak je tam MP1038EY

vavy · #11 Příspěvek od **vavy** » 24 lis 2013, 21:18

Spejbl píše:Změř mezi puntíkama, aspoň na 2 des. místa. Co je všechno napsané na tom velkém švábu? Pod označení z papírku to nic nehledá.

Jinak je tam MP1038EY

Kouzelnik · #12 Příspěvek od **Kouzelnik** » 24 lis 2013, 21:40

Zdar!
Jak jsem vysledoval, tak primár není galvanicky propojen s tranzistory, ale v sérii přes ty kondíky C29+C30.
Koukni do schématu tady. Klasický můstek.
H.

vavy · #13 Příspěvek od **vavy** » 25 lis 2013, 17:05

Diky uz je mi to jasnejsi...tak co ten s tim trafem? Da se nekde poridit? Nebo ze bych treba pouzil to zdrave vinuti aby napajelo vechny 4 trubice...?

Spejbl · #14 Příspěvek od **Spejbl** » 25 lis 2013, 17:33

Trafo je na vyhození. Označení na něm není?
Zapojit 4 trubice na jeden sekundár by znamenalo přepočítat součástky v ochranných obvodech, nejspíš vyměnit i Mosfety a kdoví, jestli by samotný trafo vydrželo. Nevím přesně, proč to výrobci dělí na 2 x 2 trubice, ale určitě maj důvod.

vavy · #15 Příspěvek od **vavy** » 25 lis 2013, 19:12

NA trafu je napsáno:
SPI 8TC00332
0710 1 FC GP
