Spínání tranzistory dvou LED log0, log1

Zpráva

Aktuell · #1 Příspěvek od **Aktuell** » 06 pro 2013, 16:45

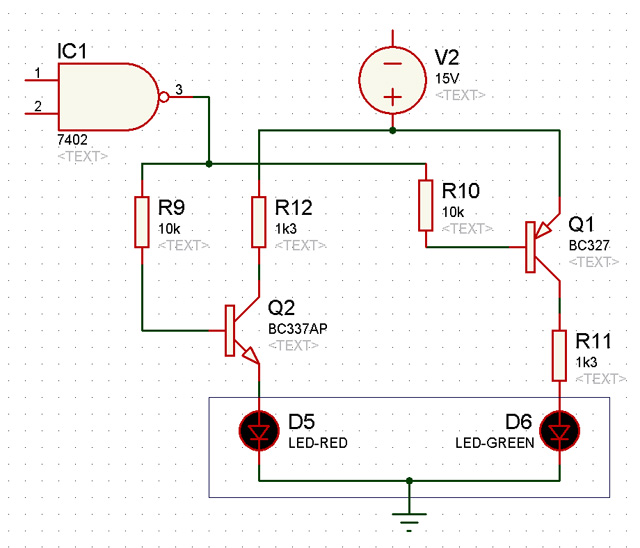

Prosím vás, je takovéto zapojení s tranzistory jako spínači možné? Potřebuji pomocí jedné LED rozsvěcovat log 0 na výstupu z číslicového obvodu a druhou LED log 1, ale obě LED resp. barvy jsou v jednom pouzdře se společnou katodou. Je to tedy možné takto nebo máte nějaký lepší nápad? díky

serviceman · #2 Příspěvek od **serviceman** » 06 pro 2013, 16:53

Možné to je, ale proč 15V? Stačila by dvě hradla za sebou, pokud dají v log.1 dostatečný proud do ledky, což obyčejné hradlo dá a LS asi také.

Aktuell · #3 Příspěvek od **Aktuell** » 06 pro 2013, 17:12

Protože 15V je napájecí napětí systému, hradlem jsem jen naznačil logický výstup jinak výstupem bude 74HC595 běžící na 5V logice a těhle dvojic bude 18.

serviceman · #4 Příspěvek od **serviceman** » 06 pro 2013, 17:29

Výstup 74HC595 dá v log.1 cca 5mA, to ledce stačí. Za to dáš druhé hradlo pro druhou ledku a hotovo. Celé to může běžet z 5V.

procesor · #5 Příspěvek od **procesor** » 06 pro 2013, 18:06

7402 je "open collector output"... takže v stave log.1 na výstupe hradla by žužňali obidve LED-ky. Pri klasickom dvojstavovom hradle(npr.7400) by vďaka 15V napájaniu svietili pri log.1 na výstupe tiež obidve LED.
....
edit:.... odvolávam, že 7402 je....
platí to isté ako o 7400, fungovať to bude zle.
edit2:

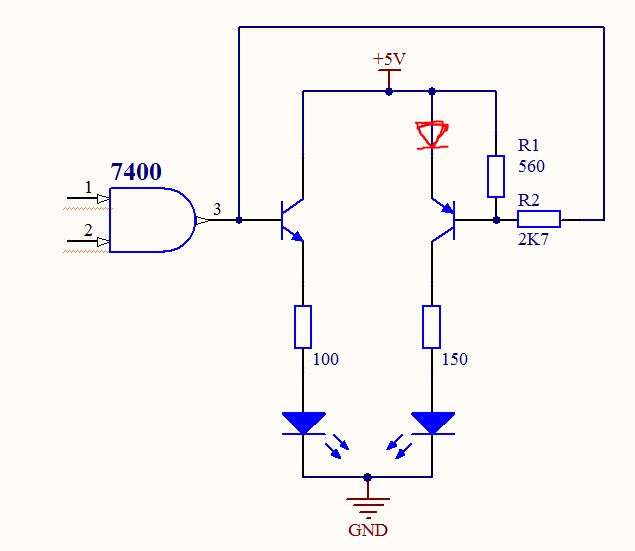

Ak to má byť zavesené na tom hradle,....potom asi takto

Atlan · #6 Příspěvek od **Atlan** » 06 pro 2013, 21:18

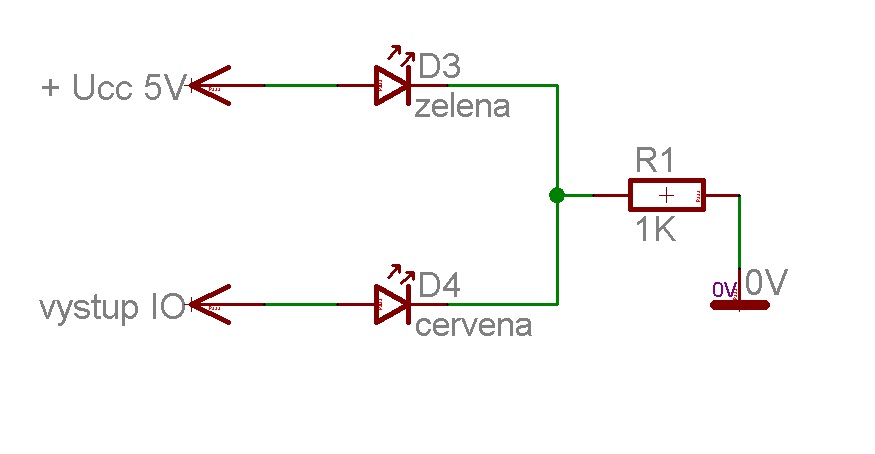

Ide to aj jednoduchsie kedze cervena a zelena led ma iny ubytok napetia

Aktuell · #7 Příspěvek od **Aktuell** » 07 pro 2013, 00:16

procesor píše:2LED_COMM_C.JPG

To zapojení vypadá docela rozumě. Jinak opravdu je ta báze na NPN takhle natvrdo připojena bez odporu?

procesor · #8 Příspěvek od **procesor** » 07 pro 2013, 06:49

Bez odporu...

BOBOBO · #9 Příspěvek od **BOBOBO** » 08 pro 2013, 14:24

Zapojení je to lákavé , protože jednoduché , leč nejisté . Stojí na předpokladu opravdu vysoké výstupní úrovně té 00lky . Prostě nikdo nemůže podepsat , že se všemi kusy hradel bude chodit .

breta1 · #10 Příspěvek od **breta1** » 08 pro 2013, 14:29

On píše, že to bude výstup z 74HC595, takže tam plných 5V bude, takže i ta dioda v emitoru PNP může zmizet.

Aktuell · #11 Příspěvek od **Aktuell** » 08 pro 2013, 23:08

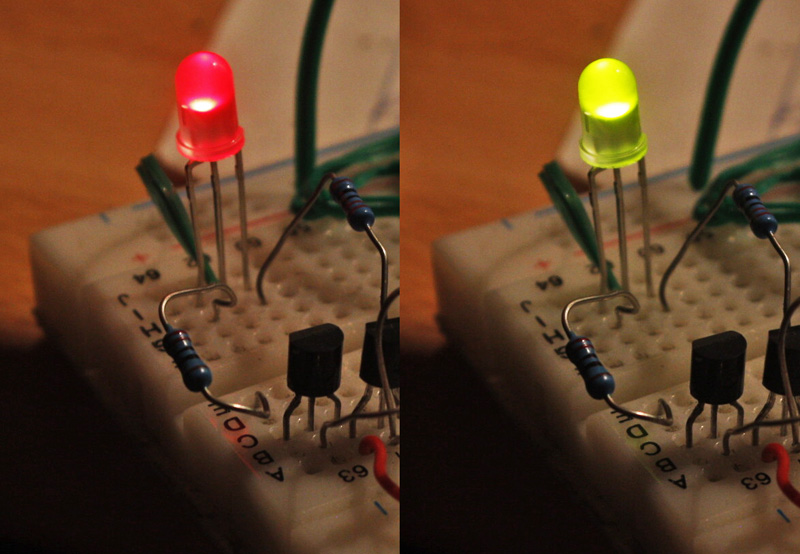

Zkusmo sem zkusil zapojit výše uvedené zapojení a funguje to. Ale.. je to opřené o zem/napájení, takže pořád není jistota jak spolehlivě se to bude chovat na logickém výstupu IO.
Hodnoty jsou oproti výše uvedenému 2k7->3k3, 560R->500R, 100R/150R->220R, bez diody

procesor · #12 Příspěvek od **procesor** » 09 pro 2013, 07:27

Hodnoty odporov boli počítané pre klasiku TTL. Pri log1 mohla jemne jasiť aj Log0...aá pridaná dióda to mala odpíliť.
Pri obvodoch HC to nehrozí. R1 môže byť oveľa väčší (npr.2k7, alebo R1=R2/3).
Hodnota R2 závisí od prúdu diódou LED.
Pre prúd cca 10mA je potrebný R2 < 8k2.
Pre 5mA diódu R2 < 15k ( k diódam do série môžu byť odpory 470Ω).
Pre 2mA R2 < 39k (ser.odpor 1k).

Atlan · #13 Příspěvek od **Atlan** » 10 pro 2013, 00:10

Ak ma s Ucc 15V vloz k zleenej ledke ZD10V
