Voltmetr s 7107

#1 Příspěvek od buddyns »

Zdravím,
stavím si nový laboratorní zdroj a chci k němu dát digitální voltmetr .
Byl mi doporučen tento (+ display) měřák.
Poskládal jsem to, připojil na 5V, trimrem nastavil napětí referenční napětí 100mV (měřeno mezi pinem 36 a 37 u 7107) ale display nesvítí. Jde o tento typ.
Nevíte někdo kde hledat chybu ?
Předem děkuji
jandu
Příspěvky: 4503
Registrován: 06 úno 2007, 00:00
Bydliště: vých.slovensko

#2 Příspěvek od jandu »

Ak sa mýlim, tak prepáč. Ale typ 7107 je na LCD display, na LED je určený 7106.
Okrem toho - radšej ako dosku plošných spjov sem daj schému zapojenia.
Elektronické súčiastky fungujú za pomoci dymu. Ak dym unikne, prestanú fungovať.
Uživatelský avatar
buddyns
Příspěvky: 588
Registrován: 05 říj 2012, 00:00
Bydliště: Brno [JN89GE]

#3 Příspěvek od buddyns »

Bohužel autor neudělal k této verzi schéma, takže tu chybí akorát reference a rezistor k ní.
Schéma první verzi zde
jandu
Příspěvky: 4503
Registrován: 06 úno 2007, 00:00
Bydliště: vých.slovensko

#4 Příspěvek od jandu »

Tak sa ospravedlňujem - je to naopak: 7106 je pre LCD a 7207 pre LED display.

Schéma a zapojenie je natoľko typizované, že takmer výhradne sa zhodujú.

http://pdf1.alldatasheet.com/datasheet- ... L7107.html

https://www.google.sk/search?q=icl7107+ ... d=0CEEQsAQ
Elektronické súčiastky fungujú za pomoci dymu. Ak dym unikne, prestanú fungovať.
Uživatelský avatar
buddyns
Příspěvky: 588
Registrován: 05 říj 2012, 00:00
Bydliště: Brno [JN89GE]

#5 Příspěvek od buddyns »

Taky jsem se na ty schéma díval, ale už mám tady tu desku, a ještě jednu na ampermetr a nerad bych jí vyhodil ...
jandu
Příspěvky: 4503
Registrován: 06 úno 2007, 00:00
Bydliště: vých.slovensko

#6 Příspěvek od jandu »

Určite sa nenahneváš, že tú DPS nebudem prekleslovať na schému - ja už na to nemám dosť vôle. (je mi cez 63).

Budeš si musieť prekontrolovať prepoje tých dvoch dosiek, ale čo môžeš urobiť jednoducho - dosku displaye napoj na +5V a jednotlivé segmenty spoj cez odpor cca 270-300 ohm na mínus. Tým skontroluješ funkčnosť displeja a vylúčiš jeho chybu.
Elektronické súčiastky fungujú za pomoci dymu. Ak dym unikne, prestanú fungovať.
Uživatelský avatar
taz
Příspěvky: 368
Registrován: 16 kvě 2007, 00:00
Bydliště: Ostrava

#7 Příspěvek od taz »

Tak sem se hecnul a dokreslil schema
Přílohy
7107 mV.GIF
schema
(67.62 KiB) Staženo 198 x
7107mV deska.GIF
(27.12 KiB) Staženo 137 x

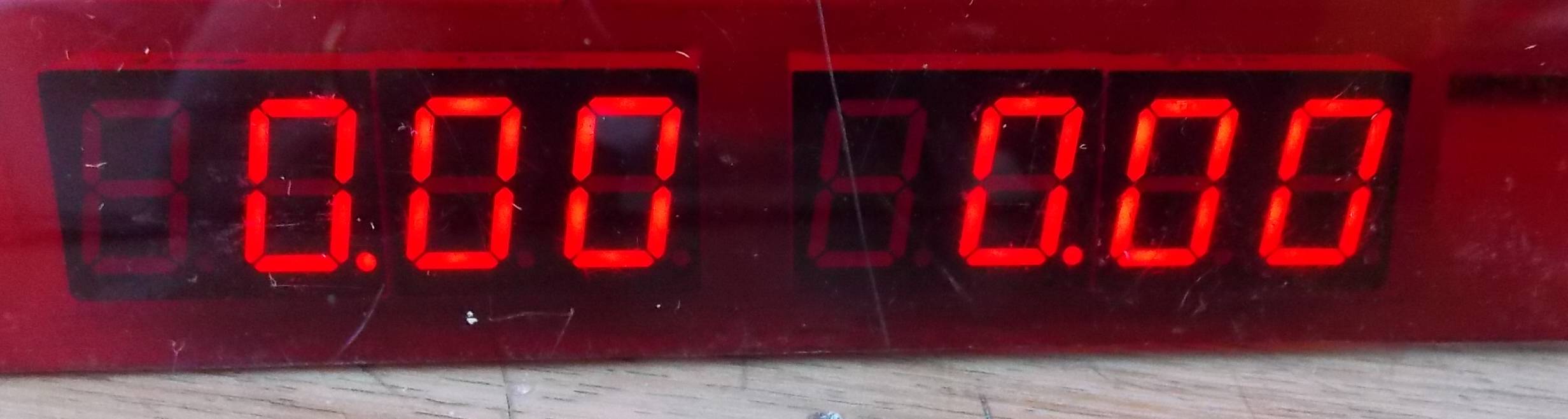

(97.81 KiB) Staženo 121 x
Naposledy upravil(a) taz dne 07 pro 2013, 10:07, celkem upraveno 1 x.
Uživatelský avatar
gepard
Příspěvky: 1758
Registrován: 05 úno 2007, 00:00
Bydliště: Liberec - tam na severu Čech

#8 Příspěvek od gepard »

buddyns píše: .... Jde o tento typ.
Nevíte někdo kde hledat chybu ?
Předem děkuji

Zdárec,
použil jsi typ se společnou KATODOU! Má být se společnou ANODOU! :!:
-- Gepard --
Uživatelský avatar
buddyns
Příspěvky: 588
Registrován: 05 říj 2012, 00:00
Bydliště: Brno [JN89GE]

#9 Příspěvek od buddyns »

Ja si to myslel ze bude chyba v displayi :oops:
Dikec !
