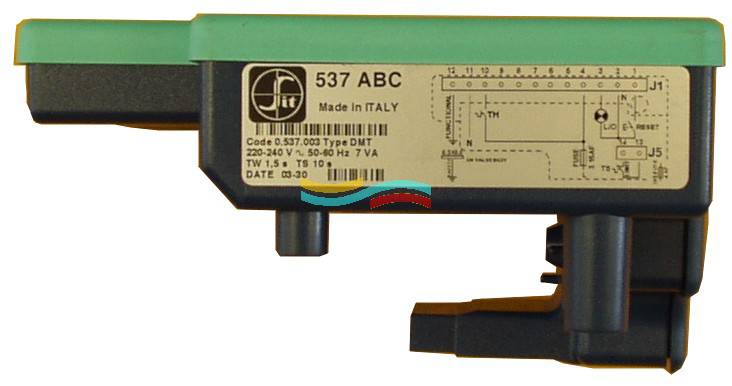

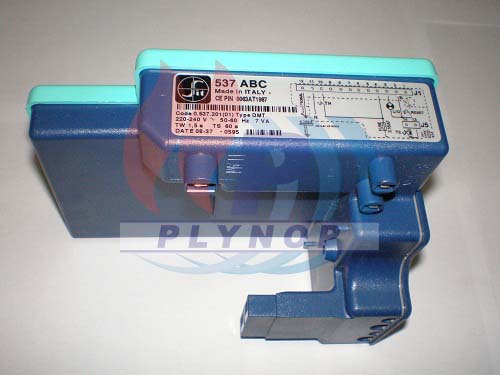

Zapojení kotlové automatiky SIT 537 ABC

[pajik9999]

dobrý den
stavím mikropivovar a potřeboval bych poradit se zapojením kotlové automatiky do sítě... kolega má podobnou a po zapojení do sítě začne škrtat spustí plyn a pomocí modulační cívky se dá nastavit průtok plynu kdysi sem jednu vykuchal z plynového kotle funkce neznámá zapojil podle chematu a celá vyhořela teď jsem sehnal zaručeně funkční a tak bych se chtěl radši poradit jak byste to udělali vy abych něco nezanetbal...

vydukoval jsem zapojit zemnící na pin 12 nulák 11 a fázi na pin 4

ale co pin 10, 14 a 13 netuším nikde sem nedohledal co značky znamenají restartování se provádí přes pin 1,2 a 3 to jsem jakš takš pochopil

[kaja4]

Tato elektronika neumí modulovat průtok plynu.

[Jenda_KL]

Hraješ si s ohněm, víš to?

12 - PE a hlavně uzemění hořáku, používáno detekcí plamene
11 napájení, bezpodmínečně N (interně spojeno s pinem 2)
10 napájení výstupů (napájeno přes spalinový termostat)
4 napájení detekce plamene
3 Lockout (zablokování, výstup proti N)
2 N
1 reset (vstup proti N)

14,13 bezpečnostní termostat topné vody

FLAME ionizační elektroda
SPARK - musí být vytažené obě nebo jedna uzeměna NA HOŘÁK. jinak zahoří to zapalovací trafo.

[pajik9999]

Tato elektronika neumí modulovat průtok plynu.

jj to je jasný průtok plynu moduluje cívka která je na ventilu přidělaná zvlát ...

[Jenda_KL]

Tato elektronika neumí modulovat průtok plynu.

Tato elektronika je zapalovací automat, tazatel nic nepsal o požadavku modulovat průtok plynu, nastaví si to ručně.

[pajik9999]

Hraješ si s ohněm, víš to?

ahoj vím mám z toho tak trošku bobečky ale mám vypujčenej takovej ten bazmek co pípá když cejtí plyn kvuli těsnosti a tu elktriku chci zkoušet nejdřív bez plynu nejsem zas až takovej sebevrah

takže v kostce 12 PE jasný 11 N taky jasný 4 L ? přes pojistku 3,15A a tu 10 potřebuju napájet nebo ne ? a pin 14,13 musím zapojit ? popřípadě spojený ?? jelikoš na schematu je jakýsi rozpínací kontakt
chci si to právě ujasnit co a jak zapojit než to vrznu do zásuvky protože zapojit špatně se to dá jen jednou

jinak ten spark kontakt je tam jen jeden takže to je předpokládám proti kostře

[Jenda_KL]

Tam kde je nakreslen rozpínací kontakt termostatu BUDE rozpínací kontakt termostatu, žádné klemy !

[pajik9999]

nj ale žádnej bezpečnostní termostat topnej vody nemám ani mít nebudu takže nechat rozpojené ? a ta zapalovací elektroda kontakt tam je jen jeden takže předpokládám ten jeden na elektrodu a funguje proti kostře

[procesor]

Kotlík bez bezpečnostného thermo_oné? hm.
Rozpojením ide do poruchy, vyžaduje sa manuálny zásah.

[pajik9999]

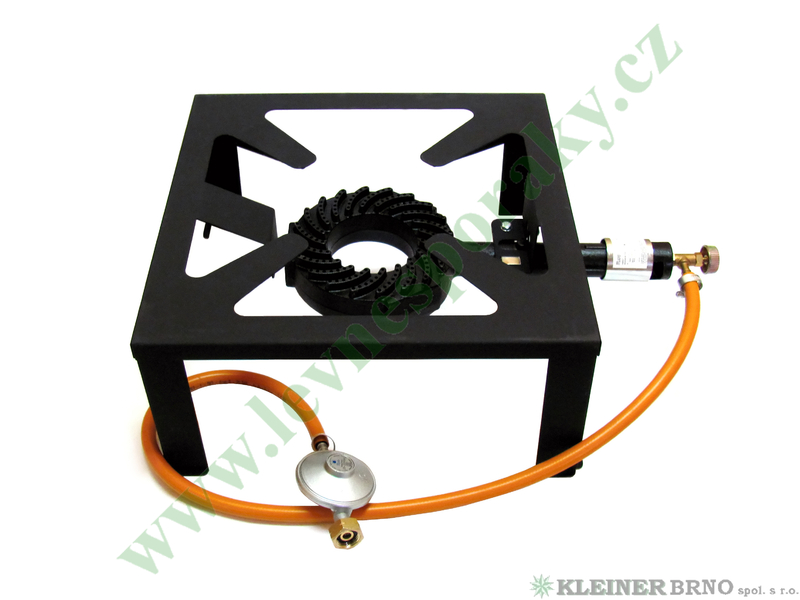

hihi my si asi tady nerozumíme mám plynovej vařič meva zeus vařím na něm pivo jenže je potřeba hlídat určité teploty a abych nemusel pořád škrtat pořád kroutit kroutítkem od plynu dumal sem po netu jak to udělat a jeden borec to měl řešený právě podobnou automatikou že mu škrtne zatopí modulační cívkou má nastavenej určitej víkon a termostat spíná a vypíná a drží to stálou teplotu ... snažím se vytvořit něco podobného sehnal sem lynovej ventil s touhle automatikou a potřebuju poradit jak to zapojit do elektriky aby mě to škrtlo a pustilo plyn dál mám termostat kterým budu spínat fázi jen pro spuštění a vypnutí proto tam nebudu mít žádný ty termistaty

[procesor]

Tak klema

[pajik9999]

jj 13,14 spojím a ten pin 10 ten teda musí bejt připojenej na fázi nebo nemusí ??

[procesor]

10 spojiť na L.
Thermostat zapojiť do prívodu L.

[pajik9999]

zejtra zkusím 12 PE 11 N 10,4 L a kostru na ventil doufám že to nezhoří

Zbytečné citace celých předchozích příspěvku byly vymazány. Na tomto fóru se používá tlačítko a zbytečně se tedy necituje. Děkuji za pochopení, jinak tě i s tím tvým kroutítkem od plynu pošlu brzo do koše... Killroy

[BOBOBO]

Nebylo by to jednodušší na elektriku ???
