dratek000 · #1 Příspěvek od **dratek000** » 01 led 2014, 11:41

Chtěl bych se zeptat jak to mám rozmístit Už se s tím tak 2 měsíce babrám a ještě jsem nepřišel na níc kloudnýho aby led byly od 1 až do 64 z leva do prava. Může to být oboustraný dps. Všem děkuji

dj_Paul · #2 Příspěvek od **dj_Paul** » 01 led 2014, 13:04

za prvé BPW32 je fotodioda a ne LED dioda a za druhé jsem dotaz lehce nepochopil. Nebo neumíš součásty na desce rozmístit?

dratek000 · #3 Příspěvek od **dratek000** » 01 led 2014, 13:41

Jo máš pravdu že je to fotodioda ale má stejný pouzdro jak led dioda kterou prodávaji v gm. A za to se omlouvám. Chci jen pomoct s rozestavením

#4 Příspěvek od **forbidden** » 01 led 2014, 14:12

Ten dotaz taky nechápu. Rozmísti si to podle libosti ne? Prostě chytíš myší a pustíš na místě, který se ti líbí. Já většinou rozmisťuju součástky i s ohledem na spoje (když to je vhodný a možný). Když má umístění součástek přednost, tak se nedá nic dělat a nastoupí buď propojky, nebo druhá vrstva.

dratek000 · #5 Příspěvek od **dratek000** » 01 led 2014, 14:57

Jo podle libosti jsem to dělal asi tak 20X. A to na 2 vrstvy.

petus · #6 Příspěvek od **petus** » 01 led 2014, 15:39

pokud ti nevadí dvouvrstvá DPS, tak je jednoduchá rada...

na jedné vrstvě kresli vodorovně spoje
na druhé vrstvě horizontálně ;-)

ne vždy to funguje, ale tohle bych viděl jako schůdnou cestu...

#7 Příspěvek od **PavelFF** » 01 led 2014, 15:45

Taky vůbec nechápu dotaz.
Připadá mi to zatím jako "Jak umístit do jedné řady vedle sebe 60 součástek širokých 1cm na desku s nejdelším rozměrem 15cm?". To opravdu nejde.

procesor · #8 Příspěvek od **procesor** » 01 led 2014, 17:34

Do 170x50mm by to mohlo vojsť (pre jednostranný je ten footprint nevhodný). Keby sa zmenil footprint vošlo by to v dvoch radoch, ale aj v jednom dlhšom rade aj na jednostranný dps.
Keď to má byť jednorázovka, urobil by som to na prekovený univerzálny spoj a konektor spojil s diódami lakovaným Cu 0,2 spajovateľnám vodičom.
Ak by to bolo v mojej moci, zmenil by som poradie diód na konektori. Nemuseli by sa spoje krížiť.

#9 Příspěvek od **Michal22** » 01 led 2014, 20:10

Jsem se na to chvilku díval a jeden z problémů je v tom, že prvních 32 LED je zapojených na liché piny konektoru, dalších 32 LED je na sudé piny. Je to takhle nutné? Kdyby byly LED zapojené postupně tak, jak jsou požadovány, tak se jde vyhnout křížením.

#10 Příspěvek od **Michal22** » 01 led 2014, 21:00

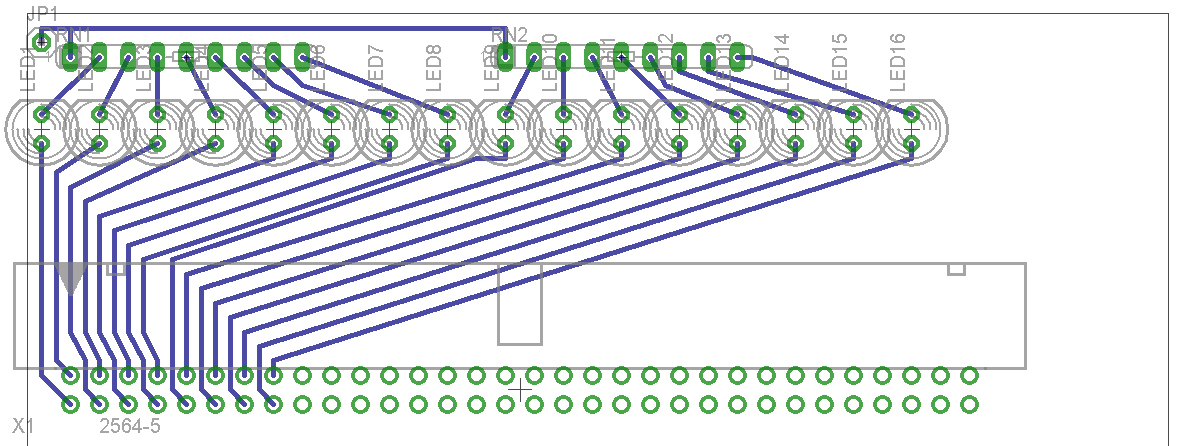

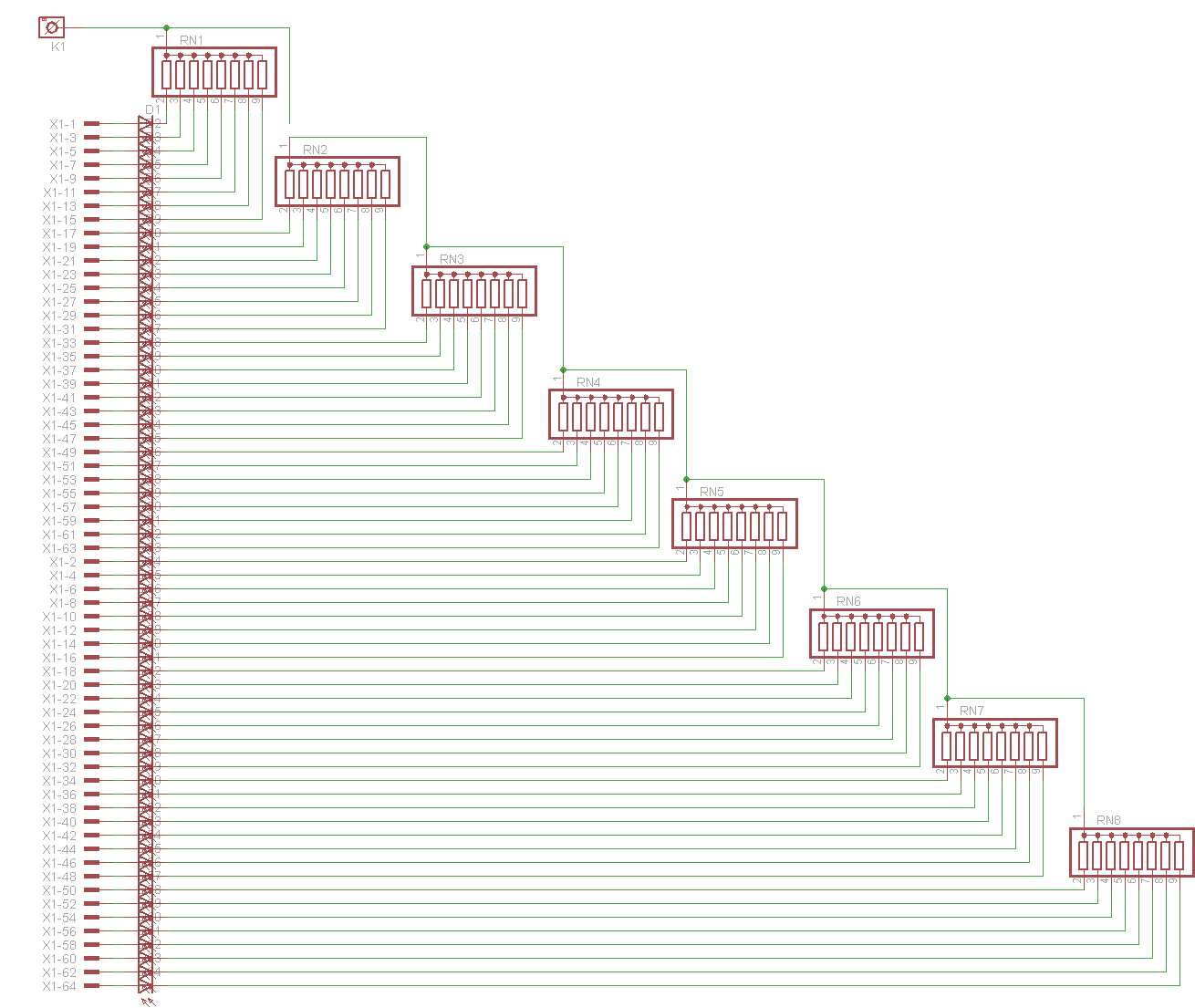

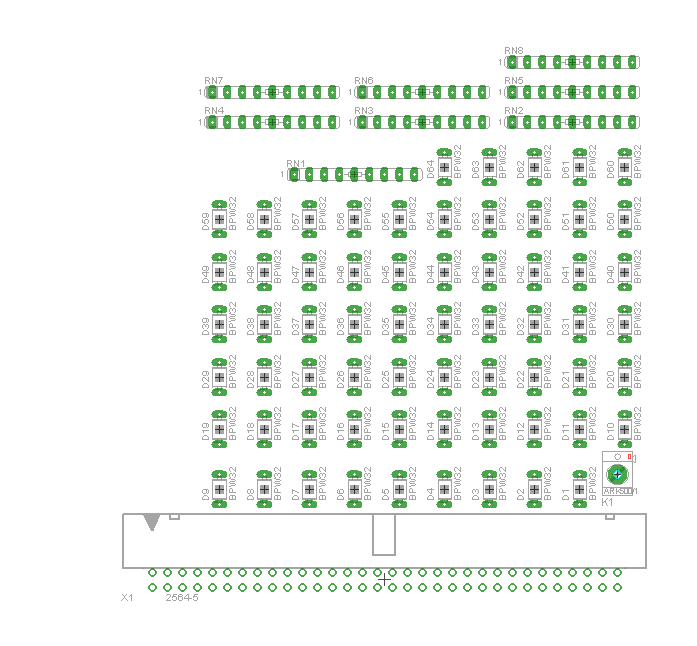

Třeba nějak takhle?
Ale chce to pak full verzi Eagle nebo LEDky rozsadit na dvě desky.

xtyo · #11 Příspěvek od **xtyo** » 02 led 2014, 07:13

Poslána SZ zpráva. Tak si ji přečti a dej vědět.

dratek000 · #12 Příspěvek od **dratek000** » 02 led 2014, 07:55

rozměr mně nijak neomezuje. Nám eagle profesional

procesor · #13 Příspěvek od **procesor** » 02 led 2014, 10:08

Čo za kombajn potrebuješ sledovať s toľkými stavmi?

Jenda_KL · #14 Příspěvek od **Jenda_KL** » 02 led 2014, 10:59

Osadil bych na DPS i posuvný registry ze kterých se LEDs rozsvicujou, drátování se značně zjednoduší. Tohle je na lano.

dratek000 · #15 Příspěvek od **dratek000** » 02 led 2014, 13:33

no to je sice dobrej nápad ale já tím budu testovat mikropoc. Kterým má 64 výstupu kládné napětí. Je to testr na proc. do varhan ktery řídi jejich funkci.
