Programovatelné Pull-Up, Pull-down rezistory

Zpráva

Ridick007 · #1 Příspěvek od **Ridick007** » 03 led 2014, 12:02

Ahoj,

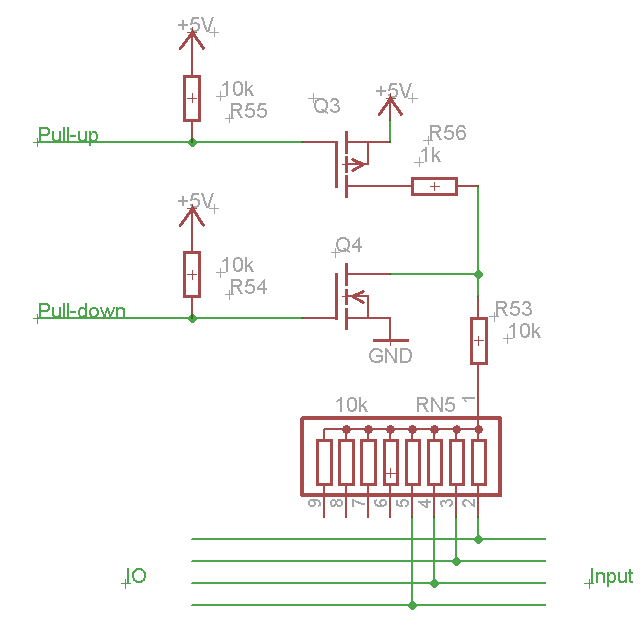

chtěl bych se zeptat jestli přiložené schéma je v pořádku, jestli tam nemám nějakou krpu. -- Potřebuji k jednomu obvodu (digitální TTL GPIO), který nemá interní pull-up, pull-down rezistory mít programovatelné externí.

děkuji

procesor · #2 Příspěvek od **procesor** » 03 led 2014, 12:08

Nedať R54 na GND? To aby pred inicializáciou uP nebol pull-dw.
R53 nie je veľký? Bude robiť "presluchy! z vodiča do vododiča.

Ridick007 · #3 Příspěvek od **Ridick007** » 03 led 2014, 13:46

Jej, ta R53 je navíc, nemá tam vůbec být. Původně jsem to kreslil s jedním R, ale pro lepší názornost předpokládaného použití jsem tam dal síť a R53 zapomněl smazat.

Bude to připojeny k obousměrnému budiči sběrnice, který po resetu bude nakonfigurován jako vstup. Takže aby nebyly vstupy ve vzduchu, tak jsem myslel, že bude lepší tam hned mít pull-down.

procesor · #4 Příspěvek od **procesor** » 03 led 2014, 15:41

Ak je dôvod, niet námietky

jankop · #5 Příspěvek od **jankop** » 03 led 2014, 21:21

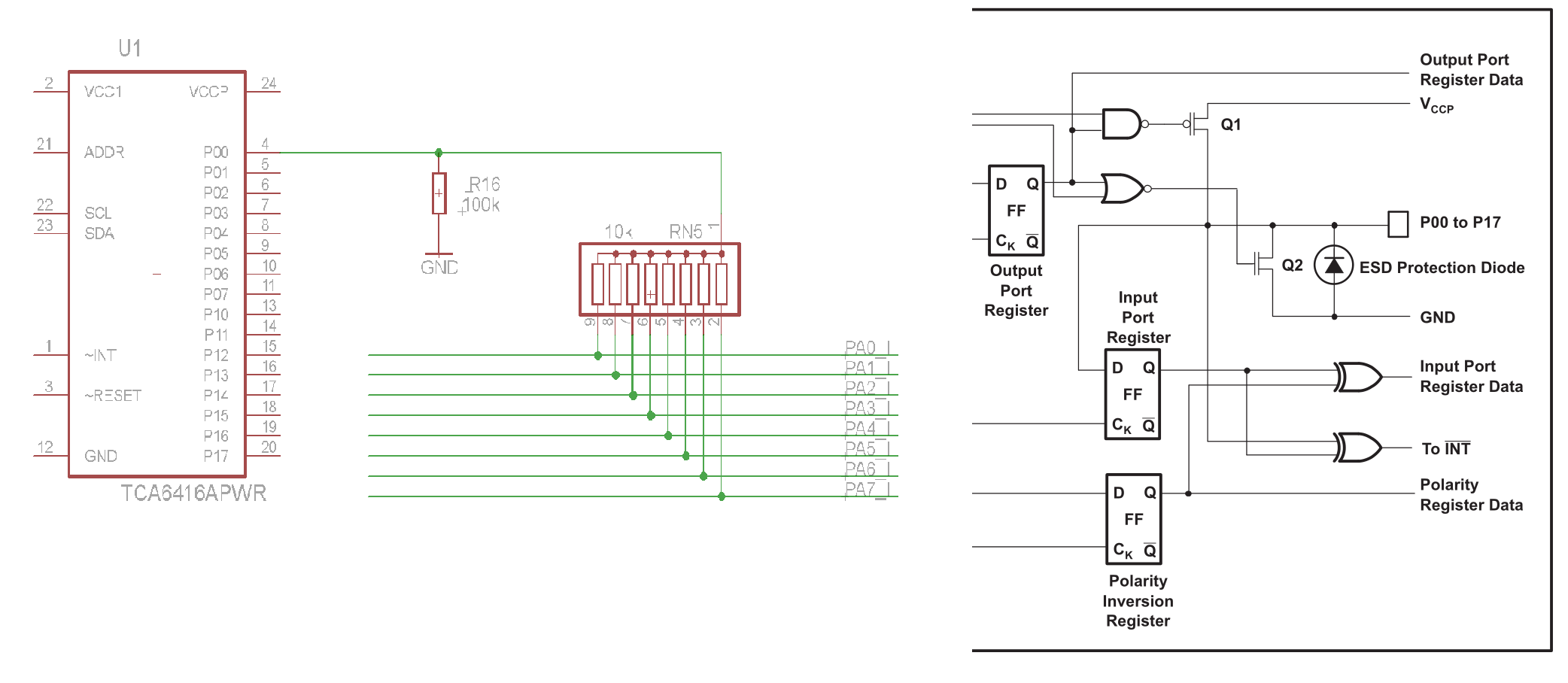

Je to nějaký divný. Proč tak složitě? Pokud mám nějaký výstupní port, kterým chci pull Up/Down řídit, tak k němu prostě ten vstup připojím přes požadovaný rezistor. Na co tam dávat mraky dalších součástek, když stačí jeden rezistor cca 10k?

Ridick007 · #6 Příspěvek od **Ridick007** » 04 led 2014, 17:12

No, asi máš pravdu, úplně stejně je zapojen výstup toho portu

a ještě si ušetřím I/O, kterých mám nedostatek.

Nejsem si jistý, jak se to bude chovat v případě, že nebudu chtít mít připojené Pull-up/down sit -> musím nakonfiguravat I/O expander jako vstup. Pokud nebude nikam ani připojen samotný port PA_I, pak bude stav vstupu IO expanderu definován rezistorem R16. Ale pokud začnou chodit data po portu PA_I - zejména většina bude v Log. H?
