Indukčný snímač zo Zeparisu

[hrmil]

Zdravím vospolok.
Chcem sa opýtať starších fachmanov,či si niekto nepamätá ako bol zapojený indukčný snímač v Zeparisoch.Postačilo by mi napájanie toho snímača.
Za odpoveď ďakujem.Hrmil

[procesor]

Pripomína mi to optickú závoru.
Potom by postačovalo 5-pinov v tej krabičke.
Na GND je pripojené tienenie a prívod 0V.
Po jednom je na +(asi čevený)
-Výstup
-fotodióda
-fototranzistor

[hrmil]

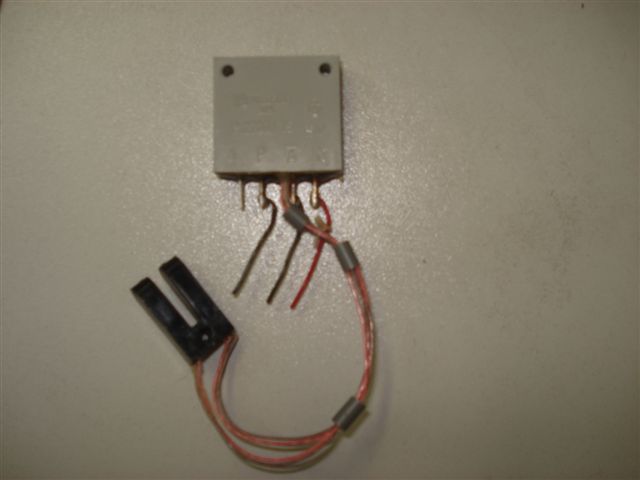

Toto je indukčný snímač.Cez medzeru sa pohybuje kovové krídelko.Keď je v medzere tak výstup by mal zopínať alebo rozopínať výkonové relé.
Len ja si po tridsiatich rokoch už nespomeniem ako to bolo.
Je to z tej fotky zle viditelné .Vývody sú označené (z ľava do prava)


A P A N

tie áčka budú asi výstup to tretie A je negované P a N bude asi napájanie.
Ešte ma napadlo že ten modul bol vyrábaný v DDR a tie piny sú možno označené nemeckými skratkami. Áčka budú asi Aus a NotAus ale P a N to netuším . Neovládam nemčinu.

[BOBOBO]

Z věštění by mohl vyjít pozitiv negativ .

[hrmil]

Z věštění by mohl vyjít pozitiv negativ .

Asi ano ,len ma tam trochu pletú farby.Negativ červená pozitiv čierna.
Neostáva Mi nič iné len to skúsiť hodiť na napájanie a uvidím či to bude fachčiť.Neviem či sú dobré.Prinajhoršom pôjdu do koša.Aj tak dík za snahu.Hrmil

[BOBOBO]

Pro Rus běžné barvy .

[MATYCH]

Mám jich krabici i s komplet elektronikou i včetně traf.Některá čidla jsou bez zálivky,tak se podívám,myslím, že tam jsou A301 z NDR.
http://www.amapro.cz/datove_zdroje/kata ... sla_46.php

[hrmil]

Ďakujem za ochotu.Zapojil som to na 24 V ss a funguje .Problém vyriešený.Ešte raz dík. Hrmil

[tempreader]

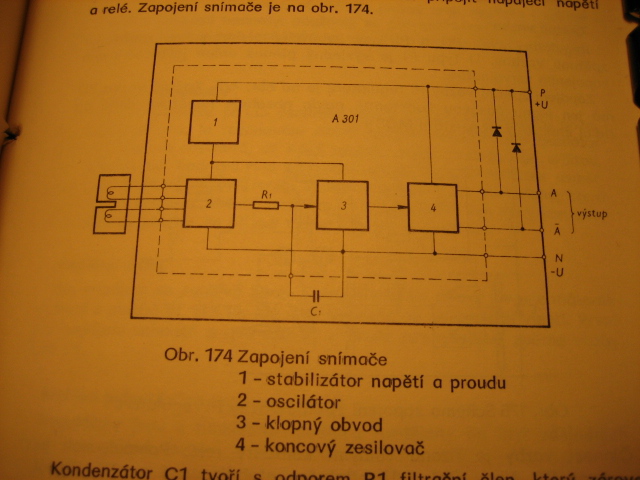

P: +U (5 až 27V)
N: GND

A: Výstup (max 50 mA)
A s čarou: Výstup negovaný (max 50 mA)


Podrobněji zde:
http://ulozto.cz/xe2yYF51/fotozeparissnimac-rar
