Regulace napětí

Zpráva

xxxradekxxx · #1 Příspěvek od **xxxradekxxx** » 22 led 2014, 13:35

Dobrý den, potřebuju si udělat regulaci napětí stejnosměrného 12V zdroje. Dostal jsem tip na ubástlení takovéhoto zapojení? Bude to fungovat? Spotřebič je stejnosměrný motorek 12V 40W a chci tím právě rugulovat jeho otáčky snížením napětí. Děkuji za odpověď

weed_smoker · #2 Příspěvek od **weed_smoker** » 22 led 2014, 13:42

Vstup toho tranzistoru je obal (C) a výstup noha E(2N3055 je NPN).V režimu nižšího výstupního napětí bude trpět,spálí se na něm výkon I_out*(U_in - U_out).Pokud stačí 1A,vyhověl by LM317T.

xxxradekxxx · #3 Příspěvek od **xxxradekxxx** » 22 led 2014, 13:45

Nejsem v tomto moc zkušený, takže jsem moc vaši radu nepobral :-(

S tím 1A to myslíte jak? Jelikož motorek 40W při 12V= 3,4 A ne?

weed_smoker · #4 Příspěvek od **weed_smoker** » 22 led 2014, 13:51

Na těch 3.5A je obvod taky,ale 10x dražší.Ta 317 jde posílit tim NPN tranzistorem až na proud,kterej tranzistor snese.Někde se to tady už řešilo,zkus hledat něco jako "posílení výstupního proudu stabilizátoru" a/nebo LM317T.I v tom datasheetu k LM317 něco podobnýho bude(anglicky).

bastlir40 · #5 Příspěvek od **bastlir40** » 22 led 2014, 13:57

http://www.schematics.wz.cz/schemata-PWM_regulator.html

xxxradekxxx · #6 Příspěvek od **xxxradekxxx** » 22 led 2014, 14:55

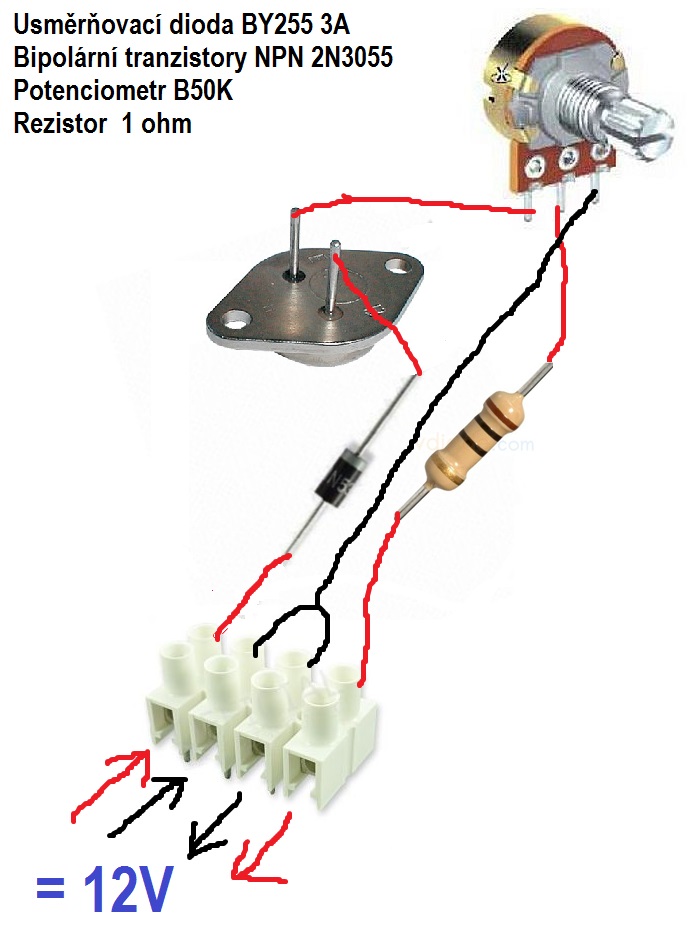

Tak jinak. U toho motorku byl ten rugulátor poskládán z těchto 4 výše vypsaných součástek a fungoval takto cca. 2 roky a odhadem takových 500hodin. Poté se mému synovi podařilo motorek zapnout na 230 a regulátor již nefungoval. Motorek v pohodě. Tak jsem podle toho starého regulátoru koupil všechny tyto díly nové a chtěl jsem je pouze vyměnit kus za kus, bohužel jsem stihl též potom ztratit nebo zašantročit ten původní regulátor, podle kterýho jsem to měl zapojit. A teď bych potřeboval pouze zkontrolovat, jestli to, co jsem po paměti namaloval je správné. Mělo by to vydržet, když jsou to úplně ty stejné díly co tam byli a šlo to.

breta1 · #7 Příspěvek od **breta1** » 22 led 2014, 15:13

To, co jsi po paměti namaloval, je špatně.

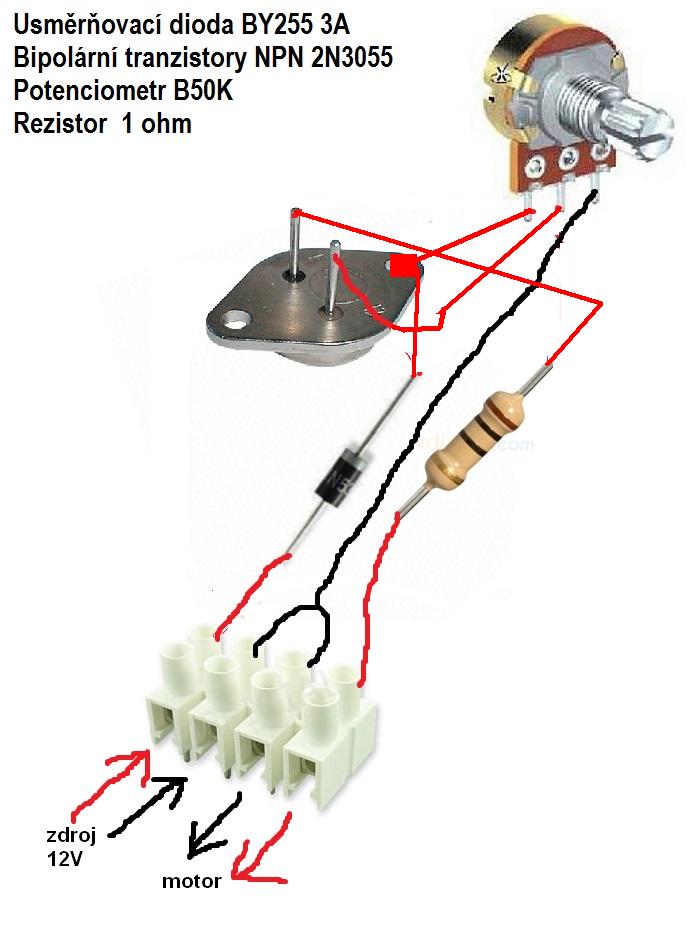

Ale když trváš na tom původním zapojením (ale zcela nevhodným), bylo to asi takto.

xxxradekxxx · #8 Příspěvek od **xxxradekxxx** » 22 led 2014, 15:36

Díky

procesor · #9 Příspěvek od **procesor** » 22 led 2014, 16:29

Ten odpor s páskami Hnedá, Čierna, Čierna, Zlatá je pre 40W motor trochu odporný (10Ω), lepší by bol Hnedá, Čierna, Zlatá, Zlatá(Strieborná) s odporom 1(0,1)Ω.
Stratový výkon na 1Ω odpore môže byť aj viac ako 2...3W,

Vojta7 · #10 Příspěvek od **Vojta7** » 22 led 2014, 17:45

http://www.poradte.cz/elektronika/12895 ... eti.html#5

procesor · #11 Příspěvek od **procesor** » 22 led 2014, 18:17

Nesranduj Vojta s tou stránkou.

breta1 mu to opravil, až na ten veľký odpor,.... v texte sa síce píše 1Ω.
Druhá vec je, že regulácia sa udeje takmer celá v krajnej polohe v uhle 2-5°.
Bežný trimer asi po čase zhorí preťažením uhlíkovej dráhy.
