Jednotlacidlove ovladanie on/off (přesunuto)

[martin456]

zdravim,
skusam on/off ovladanie podla tohto clanku funguje, ale chcel by som pouzit dlhsie privodne kable a tu nastava problem.Rele ostane zopnute a raz za cca 15 stlaceni sa podari rele vypnut.Zrejme zakmitava tlacidlo.Keramicky kondik 100nF som mal na dps , skusil som ho dat priamo na tlacitko, ale nepomaha.Viete poradit ako to osetrit ked su dlhsie privodne kable? dakujem

[monterjirka]

Pokud se do ovládacího drátu něco indukuje, stálo by za pokus oddělit to optočlenem.
Nebo zkusit trochu větší kapacitu kondenzátoru a "podstatně" menší hodnotu odporu ze vstupu na zem (klidně 50x - 100x)

[termit256]

Dej tam 1k/10uF, melo by to pracovat stejne jako s kratkymi kabely

[procesor]

Najmä prekmity tlačidla sa potlačia, obvod preklopí a nejaký čas nevie zmeniť stav (S tými R/C asi 0,5-0,7s).

[ZdenekHQ]

To původní zapojení by mělo už dávno patřit do kategorie vtipů, procesorova úprava je sice z principu odvážná a proti pravidlům CMOS, ale pomůže.

Existuje spousta lepších zapojení, pokud je nutno použít jen spínací tlačítko.

[martin456]

Dakujem za odpovede. R1 som dal 1k a C1 10uF a funguje to spravne.Skusal som to s 30cm kablami.Vymenil som ich za dlhsie cca 60cm a rele sa zase nedalo odopnut.Pomohol kondik 100n na konce napajacich kablov (konce kde kable idu do stab. zdroja).Ked som dal kondik na dps do napajania taktiez medzi + a zem tak problem pretrvaval.Da sa to vyriesit tak, aby bol kondik v krabicke a nie kdesi na kabloch? Este dodam, ze to bude pouzite v aute a musi sa pouzit obycajne tlacidlo.

[vladimir]

zkoušel jsem víc zapojení a nakonec plná spokojenost se zapojením od Belzy
http://www.belza.cz/files1/togglesw.htm

[roMAXbi]

.... mám pár vecí overených,ale o tomto na obrázku neviem zatial nič,najviac som spokojný zo zapojením s PE 2005-9 str.7
Zapojenie používam pri zapínaní malej LED baterky (cca 7r.) a ovládanie LED pásu na kuch.linke k plnej spokojnosti bez parazitných spínaní.

[martin456]

Nerad by som robil druhe zapojenie kedze to uz mam na dps.

[procesor]

Čo máte proti veľkej časovej konštante na vstupe D?
Tlačítko si môže zakmitávať koľko chce, každé to robí cca 10...50ms.
V tomto prípade sa nič nedeje.
Proti všetkým pravidlám CMOS je na CLK vstup dávať veľký kondenzátor, či veľkú časovú konštantu.

[martin456]

Neaky napad co sa tyka toho napajania?
Pouzivam plochy kabel nieco podobne ako IDE kabel v PC.Pomohlo by ho vymenit napr. za UTP kabel?

[procesor]

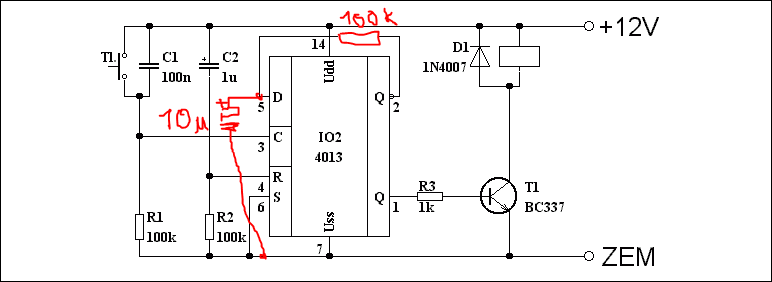

Zapoj do obvodu odpor a kondenzátor ako som ti dokreslil do tvojej schémy a nešpekuluj o zatlmení kmitov tlačidla. Veľká časová konštanta v obvode tlačidla môže problém len zväčšovať.

[martin456]

K odstraneniu zakmitov tlacitka pomohlo zmenit hodnoty suciastok co pisali pred tebou.Teraz mam problem s blokovanim napajania.Pisal som to vyssie.

Ak sa mylim oprav ma a skusim tvoju upravu.Len by som nerad kazil zbytocne dps.

[termit256]

Nebo se muzes vykaslat na vsechny tyhle zapojeni jejichz spolecnou vlastnosti je ze funguji podivne, nespolehlive, jenom nekdy apod. a pouzit obvod primo na tohle urceny - http://www.linear.com/product/LTC2950

[martin456]

chcem pouzit toto zapojenie co mam ako som uz pisal..
ten obvod LTC2950 by bol na to dobry, ale nasiel som ho len vo farnelli za neakych 5€ + posta min 5€ a dohovie ci tam neni manipulacny poplatok pri takej nizkej cene objednavky, cize sa to nevyplaca..
procesor, alebo teda aj ostatny nenapada vas ako to vyriesit? pomohol by druhy kabel ako som sa pytal pred tym?
