elektronkove kombo

Zpráva

ruicosta · #1 Příspěvek od **ruicosta** » 29 led 2014, 16:51

Dobry den, potreboval by som poradit so zdrojom pre moje elektronkove kombo.
Mam už urobeny zdroj, ktoreho vystupne napätie je 430V, lebo som pouzil trafo 330V kvoli vyššiemu vykonu komba. Avšak napätie medzi anodou a katodou elektoronky ECC83 je 380V čo je veľa kedže medzna hodnota je 300V. Chcem sa opytat netrebalo na zdroj dať delič napätia aby bola napätie na ECC83 obmedzene na 250V?
V priloje je schema zapojenia.

grrrrrrrr · #2 Příspěvek od **grrrrrrrr** » 29 led 2014, 18:56

Ahoj,

Ano to by bylo vhodne. Staci prepocitat odpory delice ve zdroji R8 a R16 a hlavne nezapomenout spocitat si i ztratovy vykon na nich aby se ti neusmazily.

ruicosta · #3 Příspěvek od **ruicosta** » 29 led 2014, 20:03

A ake hodnoty odporov by trebalo dat? Lebo mne vychadza ze R8 ma byt 10MΩ a R16 1MΩ čo je ale veľa.

EL34 · #4 Příspěvek od **EL34** » 29 led 2014, 20:59

R16 ale není součást děliče. Je tam jen kvůli vybití hlavního elytu po vypnutí zesilovače. R8 spočítáš jako napětí které na něm chceš ztratit děleno předpokládaným proudem anod tý ECC83. Dohromady to bude do 5mA. Mohm hodnoty jsou blbost.
Ten výpočet je jen pro původní ´nástřel´ hodnoty odporu. Konečnou hodnotu pak doladíš tak, aby ti napětí na té ECC83 vyhovovalo. Ovšem pozor na ztrátový výkon vytopený na tom rezistoru, čím vyšší napětí na něm chceš ztratit a čím větší proud jim poteče, tím musí mít větší výkon (U1-U2)*I. Pokud vychází výkon asi nad 10W, je to už problém a musí se to řešit jinak.. Tento jednoduchý dělič má ale nevýhodu, čím víc ho zatížíš, tím víc na něm napětí ubude. Pro konstantní odběr jedné ECC83 však vyhovuje.

ruicosta · #5 Příspěvek od **ruicosta** » 29 led 2014, 21:29

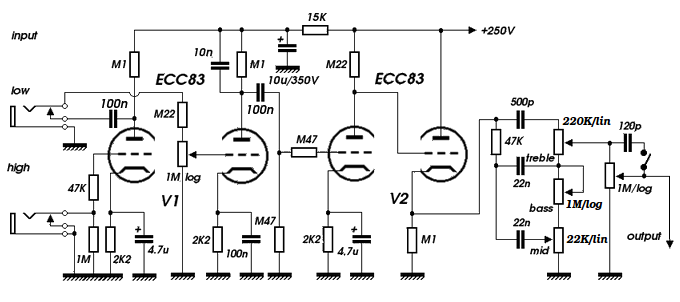

teraz mi to vychadza na 26kΩ a stratovy vykon do 1W. Len ja chcem tento pouzit aj na napajanie tohto predzosilnovača:
http://tubeamp.wz.cz/guitar_preamp.php

Hrnous · #6 Příspěvek od **Hrnous** » 30 led 2014, 10:12

Taky by bylo záhodno počítat s tím, že v takovém "jednoelektronkovém" zapojení bude vstupní budící napětí dost vysoké - kytara napřímo k tomu připojit nepujde..

ruicosta · #7 Příspěvek od **ruicosta** » 30 led 2014, 11:29

ale ja chcem gitaru pripojit cez tento predzosik:
http://tubeamp.wz.cz/guitar_preamp.php

TubeGuru · #8 Příspěvek od **TubeGuru** » 30 led 2014, 18:07

Zdravím EB, nevím proč sis pro kytaru vybral právě tohle schema když je na netu tolik vhodnějších. Nebo už máš to ultralineární výstupní trafo? V následujícím odkazu jsou schemata všech známých značek zesilovačů, tak se zkus inspirovat nejen co se týká napájecího zdroje tam:
http://www.webphix.com/schematic%20heav ... _HTML.html
Dosáhneš tak jistě lepších výsledků než s tím ultralineárem, který je vhodný pro audio (hifi) zesilovač, ale pro kytaru? :roll:

ruicosta · #9 Příspěvek od **ruicosta** » 30 led 2014, 19:28

Sučiastky na toto zapojenia už mám kupene aj to vystupne trafo. Tento zosik mi poradil kamarat a hovoril ze je vhodny aj pre gitaru. Len potrebujem poriesit zdroj kedže chcem z neho napajat aj zosik aj predzosik. Nebolo by vhodnejsie pouzit klasicky delic napätia z dvoch rezistorov?

TubeGuru · #10 Příspěvek od **TubeGuru** » 30 led 2014, 22:07

Zdroj můžete použít třeba z Marshallu 2204, který má skoro stejnou topologii i proudové odběry jako ten zes, který chcete stavět. Těch 330V stř. na sekundáru síťového trafa je taky v pořádku. Po zatížení napětí zdroje o něco poklesne v závislosti na tvrdosti trafa. Ovšem ve zdroji je vhodná tlumivka 3H (ve schematu "choke") v nouzi nejvyšší, ale s horším výsledkem ji je možné nahradit odporem cca 470Ω/2W.

ruicosta · #11 Příspěvek od **ruicosta** » 30 led 2014, 22:58

ked porovnam tie zdroje tak su velmi podobne a podla tejto schemy http://mhuss.com/MyJCM/JCM800_2204.gif vyzera ze kludne mozem nechat zdroj tak ako mam teraz a na ECC83 bude cca 250V. A 250V na napajanie predzosiku mam zobrat z tej elektronky(cim by sa museli zmeniť rezistory) alebo urobit delic napätia na zdroji?

#12 Příspěvek od **masar** » 31 led 2014, 12:55

ruicosta píše:... A 250V na napajanie predzosiku mam zobrat z tej elektronky(cim by sa museli zmeniť rezistory) alebo urobit delic napätia na zdroji?

Jak jsi to myslel s tím "z tej elektronky"? :wink:

ruicosta · #13 Příspěvek od **ruicosta** » 31 led 2014, 15:18

No kedze na napajanie ECC83 je potrebne 250V, ktore tam bude tak by som odtial natiahol(z anody a katody ECC83) napajanie 250V na predzosik. Tym ale by sa zvyšil prud a boli by vačšie ubytky napätie takze napätie by bolo mensie ako 250V ak dobre rozmyslam.

TubeGuru · #14 Příspěvek od **TubeGuru** » 31 led 2014, 15:23

Zdravím, proč chceš pořád někam dávat nějaké děliče napětí? Vždyť ten zdroj je pro celý zesilovač, tj. pro koncový stupeň i předzesilovač. Postupně zprava doleva jsou vývody:
pro střed výstupáku (B+)
pro stínící mřížky koncových lamp (Screens)
pro fázový invertor (V3)
pro 3. a 4. triodu předzesilovače (V2)
pro 1. a 2. triodu předzesilovače (V1)
Nekomplikuj si to, vždyť to stačí jednoduše "oprásknout". Tlumivka (choke) by měla mít indukčnost 3H až 5H a měla by snést proud 250mA.

ruicosta · #15 Příspěvek od **ruicosta** » 31 led 2014, 15:41

Lebo mne by bolo lepsie napojit 250V na napajanie plosaku ako napajat elektronky zvlast.[/img]
