foťák z mobilu

Zpráva

Jenda_KL · #1 Příspěvek od **Jenda_KL** » 13 úno 2014, 12:46

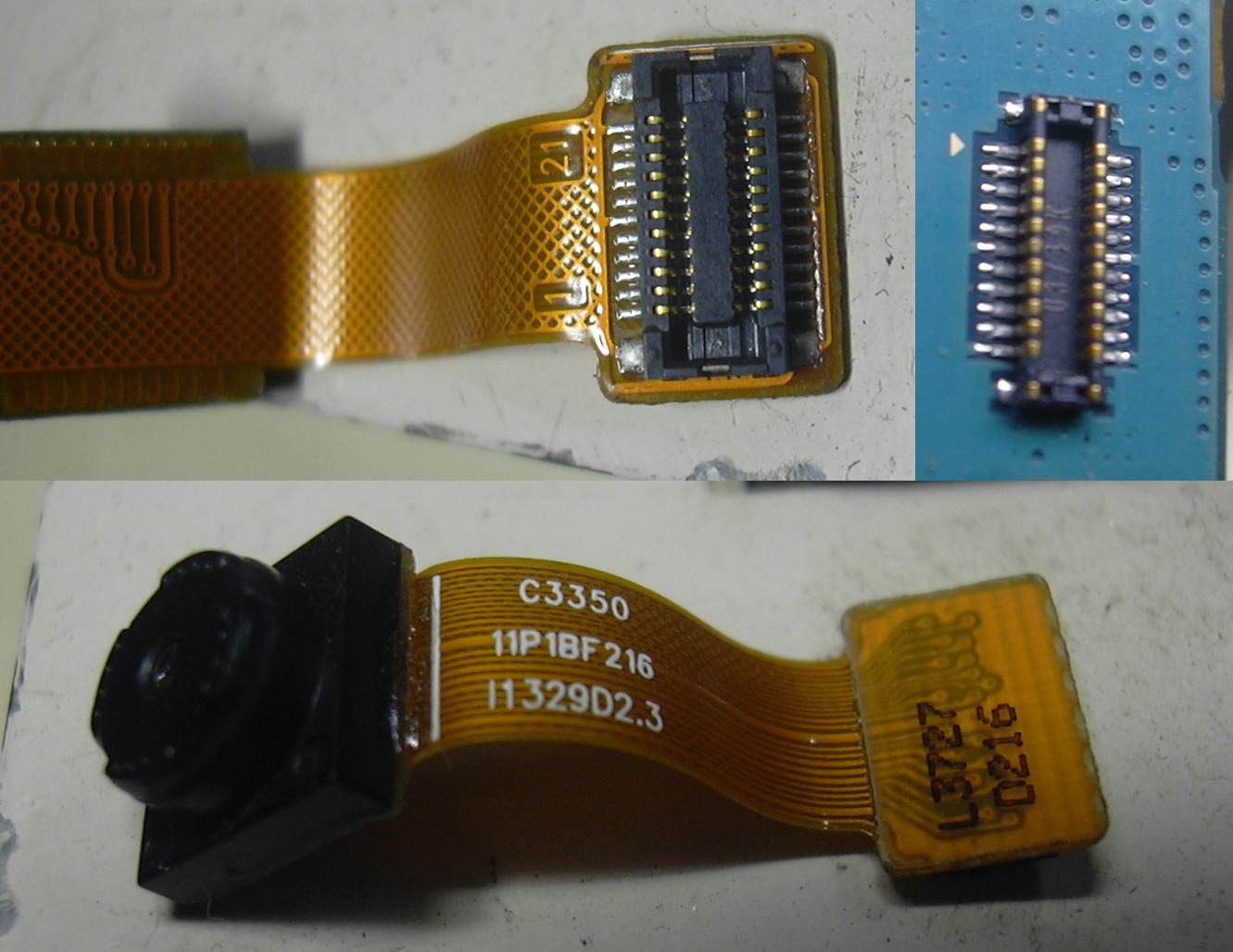

Zbyl mi modul foťáku ze Samsungu C3350, má 22pin konektor.
Chci to dát na robota, vyhovuje mi ta velikost, všechno co má dostupný DS je moc velké.
Věděl by někdo, kde se dá k tomu něco najít, jsem nějak neúspěšný.

555 · #2 Příspěvek od **555** » 13 úno 2014, 13:09

snad jedině stáhnout servisní manuál pro ten mobil a snad by tam mohlo bejt popsanej ten konektor co je co..........

#3 Příspěvek od **mi-ro** » 13 úno 2014, 14:52

A vy doufáte, že ten čip rozchodíte? Myslím, že to bude potřebovat ještě hodně periferií a SW aby to udělalo nějaký obrázek. Bohužel to není kit s klasickým videovýstupem. Ale držím palce. Dokonce se to tu už někde řešilo.

mihal · #4 Příspěvek od **mihal** » 13 úno 2014, 15:04

Tieto kamerové čipy majú obvykle 8-16b rozhranie s niekoľkými riadiacimi signálmi plus nejaké Vsync a Hsync. Aby bolo to množstvo dát možné nejak spracovať tak tam obyčajne nasleduje spracovanie dsp čipom s hodinovým taktom bežne 128MHz pre 3,2Mp QXGA snímač a rýchlosť 16fps. Vlastný procesor s tým neni vyťažený a môže skladať pakety pre dementní facebook. Spracovať tie dáta priamo jednočipom není jednoduché, bez DMA alebo inej pokročilej mem.fnc asi aj nemyslitelné. Prevod na nejaký bežný videosignál je utopia.
Videl som jeden čip myslím od samsungu, čo vedel prevod CCP 2.0 na PAL ale bol bga a nezohnateľný.
Mrkni na datasheet STV0976 alebo ICM320T.

Habesan · #5 Příspěvek od **Habesan** » 13 úno 2014, 15:20

Když se ptáš jak na to, tak to nedokážeš.

A nejsi první:
t=10721
t=22671
t=40233
t=47165

#6 Příspěvek od **Michal22** » 13 úno 2014, 16:16

Jen malá douška ke kamerám z mobilu- konkrétně u starších Nokií šel obraz z kamery v RAW, až v Image Procesoru se převáděl na .jpg nebo .avi.
Netuším jak tady u té Samsung kamery, nemám po ruce manual.

Jenda_KL · #7 Příspěvek od **Jenda_KL** » 13 úno 2014, 19:29

Tohle bude RAW zcela určitě, DSP(GPU) zastává až hlavní procesor telefonu, nic jiného v tom samsungu není.

stačil by mi i pinout, nejlépe popis IF, jako je to u toho ICM320.
Jde zkrátka o to, co kam jak poslat a co kde očekávat, zpracování dat nebo konverzi lze pak už vyřešit.

Co je to CCP, můžeš se nejak rozepsat? díky.

medulin · #8 Příspěvek od **medulin** » 13 úno 2014, 21:47

V IP kameře mám něco podobného a je to připojené do tohoto čipu VIMICRO VC0568-V33-L 100BGA SS0110A 2590302:
http://tools.rebel-it.com.au/ipc-1002/vc0568_1001.1_en_detailed.pdf
píšou tam že je to i pro mobily. Možná ti to pomůže.

weed_smoker · #9 Příspěvek od **weed_smoker** » 14 úno 2014, 00:56

Ve stole mam kameru z N95,konektor má podobnej a protikus nemam(zoxidoval,N95 spadla do WC,na kameře ani flexu ale po vodě ani stopa).
Je to asi 5 MPX.Taky nevim,co s nim.

Habesan · #10 Příspěvek od **Habesan** » 14 úno 2014, 08:23

Jenda_KL píše:Co je to CCP

Ty sis ta vlákna, na která odkazuju, nepročetl, viď???
Tohle tam píšu taky:
p=447451
SMIA 1.0 CCP2 Specification version 1.0
(V podstatě je to trochu vylepšené I2C, hlavně o tu diferenční signalizaci.)

Jenda_KL · #11 Příspěvek od **Jenda_KL** » 14 úno 2014, 09:15

Ty 4 co jsi odkázal předtím obsahují akorát to, že to nejde.

Došel jsem k tomu, že přes I2C se nastaví parametry a odstartuje převod, buď 1snímku nebo stream, signály PCLK,HSYNC,VSYNC a DATA[0:9] vysypou obraz.

Jinak tlačítko hledat funguje dost divně, když zadám "Kamera z mobilu" apod, jak se valná většina těch vláken jmenuje, vyhazuje to zcestné výsledky.

Díky za ty DS, pročtu to.

Habesan · #12 Příspěvek od **Habesan** » 14 úno 2014, 10:02

Tohle vlákno také!
Tohle vlákno (zatím) také (obsahuje akorát to, že to nejde, a pár odkazů zkopírovaných z těch předešlých).

Musíš zaškrtnout "• Hledej všechna slova" a stačí zadat "Kamer* mobil*", to "z" se ignoruje, někdy je lepší hledat to Googlem (site:ebastlirna.cz).

Přeji hodně úspěchů. Pokud uspěješ, budu mít o výsledky také zájem.
Právě proto, že vím, že to nedokážu, tak se neptám, jak na to, abych nedokazoval, že to nedokážu...

p32 · #13 Příspěvek od **p32** » 14 úno 2014, 10:07

Taky mě to zajímá. Byla by to dobrá kamera do modelářského vrtulníku či letadýlka.

Jenda_KL · #14 Příspěvek od **Jenda_KL** » 14 úno 2014, 22:46

No tak to proteče ještě hodně ampér, než se to bude sochat do vrtulníku.

Tak pinout už je, zdroj 1.8V a 2.4V bych kuchnul z mobilu jakož i ten konektor, akorát mám bobky z letování toho mikrokonektoru, respektive z toho jestli se mi povede PCB adaptér.
DSP zatím nemám ani vybraný, testoval bych to na začátek do nějaké SRAM, která by se dala po naplnění čipem MCUčkem přečíst a poslat zatím do pc ke koumání.

Habesan · #15 Příspěvek od **Habesan** » 17 úno 2014, 12:22

Možná by se ti hodil některý adaptér, který prodává marek_ingr na Aukru.
Rozteč 0,5mm pájím úplně v pohodě.

AndyBrown dělal pokusy s LCD z mobilu, data tečou opačným směrem, ale jako inspirace by to mohlo taky posloužit.
