Identifikace kondenzátoru

Zpráva

Beli33 · #1 Příspěvek od **Beli33** » 16 úno 2014, 19:09

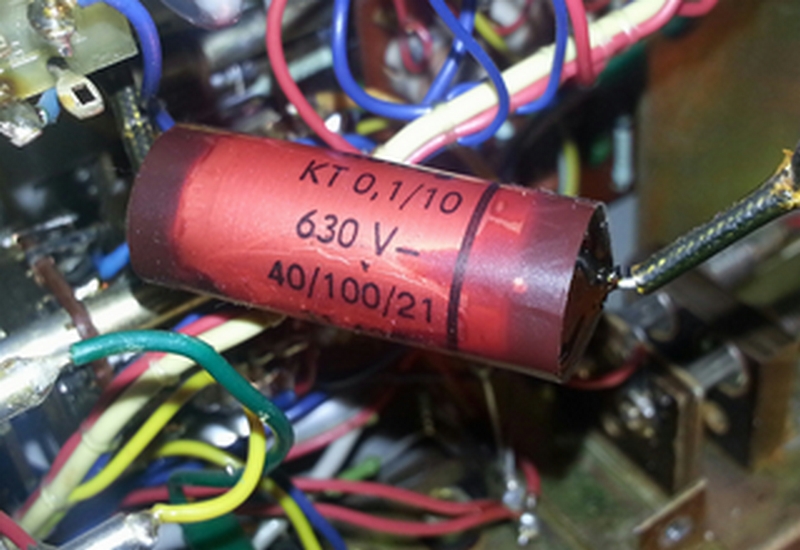

Zdravím chtěl jsem se zeptat zkušenějších zda kondenzátor na fotce je svitkový nebo jiný.

biker77 · #2 Příspěvek od **biker77** » 16 úno 2014, 19:30

Svitek 100nF na 630V.

#3 Příspěvek od **ok1hga** » 16 úno 2014, 21:19

biker77 píše:Svitek 100nF na 630V.

. . . 10 %ní

#4 Příspěvek od **EKKAR** » 16 úno 2014, 21:21

A ten údaj "40/100/21" je klimatická odolnost....

CZJKP1 · #5 Příspěvek od **CZJKP1** » 17 úno 2014, 17:55

Důležitý údaj je to 0,1 v prvním řádku. Znamená to totiž 0,1uF = 100n.

Nejvíc by tam slušel žlutý, axiální Tesla TC208, ten má rozměry 10,5x26 pro kapacitu 100n a 630V, šel by použít i axiální TC209 (je na 1000V), ten už má ale 14x31 pro kapacitu 100n.

Nebo placatý TC218 (630V), TC219 (100V).

Nebo německý TGL55163 ten má v provedení 100n/630V rozměry 13x28...

Koupit lze ze starých zásob na www.denkl.cz a na www.racvonka.cz

Původní (starý) kondenzátor který je na obrázku je v pouzdru zalit asfaltem, pro originalitu se to dělá tak, že se pouzdro kondenzátoru zahřeje, a špatný ,,vlastní" kondenzátor se z pouzdra za nožičku vytáhne ven, dovnitř se pak zasune jeden z výše uvedených kondenzátorů, nejlépe takový aby se tam vešel a z boku se zafixuje rozpuštěným asfaltem, anebo lze použít černý univerzální silikon, hezky popsané je to třeba tady

http://www.radiohistoria.sk/Oldradio/ma ... enDocument

Kondenzátory dnešní výroby se na to nehodí, jednak jsou radiální, takže by se tam špatně vcházely nebo možná vůbec a jednak mají krátké nožičky, které vystačí jen osazení do DPSka.

#6 Příspěvek od **Hill** » 17 úno 2014, 20:13

Ten kondenzátor na obrázku je zalitý epoxydovou pryskyřicí...

Beli33 · #7 Příspěvek od **Beli33** » 17 úno 2014, 20:15

Děkuji za rozsáhlé informace. Ještě se zeptám. Je to z osciloskopu EO174A..měním preventivně všechny elektrolyty, měl bych vyměnit i tyhle svitkový? Konkrétně tento je na vstupu na přepínači na stejnosměrný nebo střídavý měření.

#8 Příspěvek od **EKKAR** » 17 úno 2014, 20:19

CZJKP1 píše:...
Původní (starý) kondenzátor který je na obrázku je v pouzdru zalit asfaltem..

Ty jseš taky zalitej asfaltem, to je východoněmecký TéGéeL-ko s polystyrénovým nebo polypropylénovým dielektrikem... Minimálně jseš slepej jak patrona!

Lukas-Peca · #9 Příspěvek od **Lukas-Peca** » 17 úno 2014, 20:50

Beli33 píše:Děkuji za rozsáhlé informace. Ještě se zeptám. Je to z osciloskopu EO174A..měním preventivně všechny elektrolyty, měl bych vyměnit i tyhle svitkový? Konkrétně tento je na vstupu na přepínači na stejnosměrný nebo střídavý měření.

Nevím, jestli toto je papírový nebo foliový svitek, ale obecně se svitky mění tehdy, když je to potřeba... Najdi si v tom nějaký svitek, který odděluje velký potenciál na nějaké velké impedanci, typicky vazební mezi lampami, a pokud propouští ss napětí, tak vyměň radši všechno.

#10 Příspěvek od **rnbw** » 17 úno 2014, 20:58

Tam ziadne lampy nie su (okrem obrazovky).

Pepa87 · #11 Příspěvek od **Pepa87** » 18 úno 2014, 01:52

Co značí ten proužek u pravé strany?

#12 Příspěvek od **kokun** » 18 úno 2014, 20:47

Proužek určuje kde je vnější polep kondu - "studený" vývod.
Doporučuje se ten vývod zapojovat směrem k zemnímu potenciálu - tím pádem sám sebe stíní :wink:

weed_smoker · #13 Příspěvek od **weed_smoker** » 18 úno 2014, 21:16
