Konstrukcia chronometra

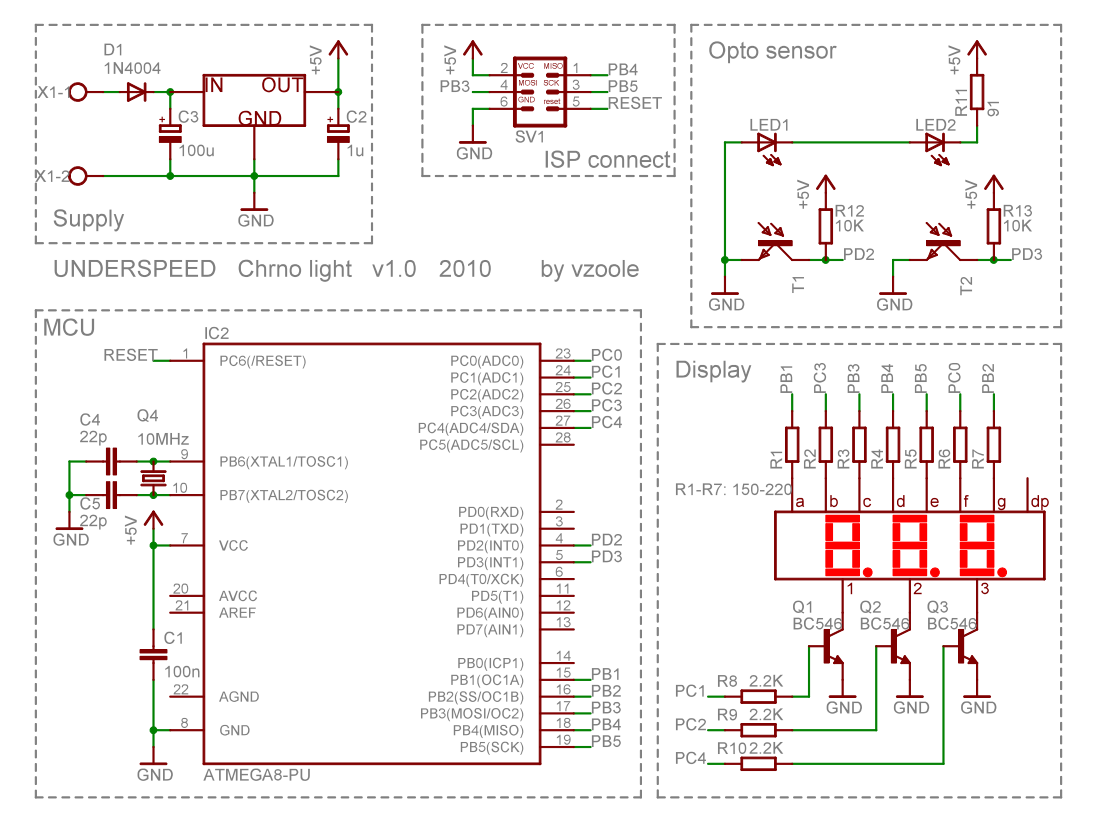

postavil som si merac ustovej rychlosti airsoft zbrani a mam problem s meranim vyssich hodnot.Ako senzor su pouzite fototranzistory (BPW17) + IR ledky (skusal som L-53 F3BT a QED222).Mam ich na cca 5cm kabloch z DPS nalepene na PVC trubke v ktorej su vyvrtane diery.Slabsiu zbran cca 150FPS odmeralo, ale silnejsie cca 2x tolko uz nie.Neviem ci je chyba v konstrukcii tej trubice ci nahodou niesu tranzistory / led o nieco pomimo nasmerovane, alebo kde by mohol byt problem.Schema je v prilohe.Za akukolvek radu dakujem.
- Přílohy
-
chrono.PNG- (152.23 KiB) Staženo 127 x
- HiGhLaNdEr
- Příspěvky: 912
- Registrován: 08 bře 2005, 00:00
- Bydliště: Českobudějovicko
- Kontaktovat uživatele:
Akurat som si vsimol, ze on ma IR ledky zapajkovane rovno a fototranzistory ma ohnute smerom knim, na ich bocnu stranu.Ja mam IR led vrchnou castou nasmerovane na fototranzistory.Obydve dvojice LED co som skusal maju vyzarovaci uhol 30°.
HiGhLaNdEr píše:Z principu funkce těch fototranzistorů je potřeba aby za nimi byl tvarovač. Nějaký OZ jako komparátor s porovnáním s referencí. V procesoru pak musí být externí přerušení a okamžité spuštění čítače a druhé přerušení zastavení čítače.

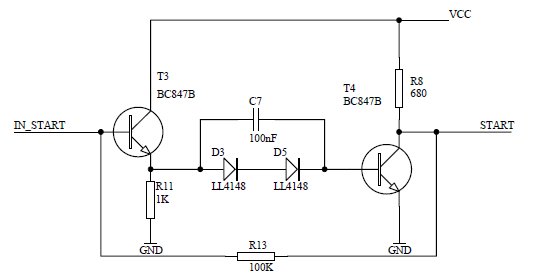

V měřiči, který jsem kdysi našel na polských stránkách, používá autor mezi snímačem a procesorem obvod na obrázku. Nejsem žádný velký teoretik a tak mi jeho funkce až na emitorový sledovač nic moc neříká. Zápasím s jiným zapojením měřiče, kde jsou fototranzistory připojené také přímo a tak by se vysvětlení funkce docela hodilo. Jestli má cenu to do konstrukce přidávat nebo ne.
- Přílohy
-
tvar.png- (13.35 KiB) Staženo 81 x
