Tranzistor

Zpráva

mspacil · #1 Příspěvek od **mspacil** » 25 dub 2014, 08:10

Ahoj,
potřeboval bych poradit.

1. Potřebuji hodnoty k obrázku.
Rz - relé 12V - to mám.
Napájeno to bude 12V.
Spínat to potřebuji 3,3V.

2. to samé ale potřebuji to spínat z USB - čili 5V a místo relé bude větší zátěž, asi 2m led pásek, čili bych potřeboval nějaký výkonnější tranzistor.

3. Není k obrázku.
Mám trafo 230/12V, 100VA, 8,3A - to bych potřeboval usměrnit a stabilizovat na 12V a 5V.

Na internetu je toho celkem dost, ale nechci udělat chybu tak prosím jestli mi někdo neporadí jak to přesně udělat.

Děkuji za každou radu.

breta1 · #2 Příspěvek od **breta1** » 25 dub 2014, 08:59

ad1
musíš znát odpor cívky relé, z toho určíš proud kolektoru, proud báze bude beta krát menší, z toho vypočteš Rb (zvol ho pak cca 5x menší, uvažuj též úbytek Ube. K cívce relé dej diodu.
ad2
platí postup dle 1
ad3
usměrnit můstkem, filtrační C (dle odberu), vhodné lineární stabilizátory (dle odběru), zapojení viz datasheet stabilizátorů.

Takže - co jsi vypočítal?

weed_smoker · #3 Příspěvek od **weed_smoker** » 25 dub 2014, 10:21

Na tohle se obvykle dává "středně silnej tranzistor s dírou" (BD135-139,BD241,243 nebo nějakej TIP (41,122,132...),případně KD333-337) s Rb okolo 1k až 4k7.Pokud je doba sepnutí krátká,může to fungovat i bez chladiče.2m pásku maj odběr asi 1A (ten lacinější s menšíma diodama),na ty silnější to bude chtít silnější tranzistor (BD245,KD605...)

mspacil · #4 Příspěvek od **mspacil** » 25 dub 2014, 12:40

Kluci zlatí, díky moc, ale potřeboval bych funkční schema nebo odkaz.
Díky

breta1 · #5 Příspěvek od **breta1** » 25 dub 2014, 13:04

Proč neprozradíš odpor cívky relé a konkrétní LED pásek?
A čemu vlastně nerozumíš?

mspacil · #6 Příspěvek od **mspacil** » 25 dub 2014, 13:33

breta1 píše:Proč neprozradíš odpor cívky relé a konkrétní LED pásek?
A čemu vlastně nerozumíš?

K bodu 1:
Bude tam relé RSB2A080JD - Schneider electric a to podle dokumentace má 360 ohmů. (podle mě to ale není důležité)

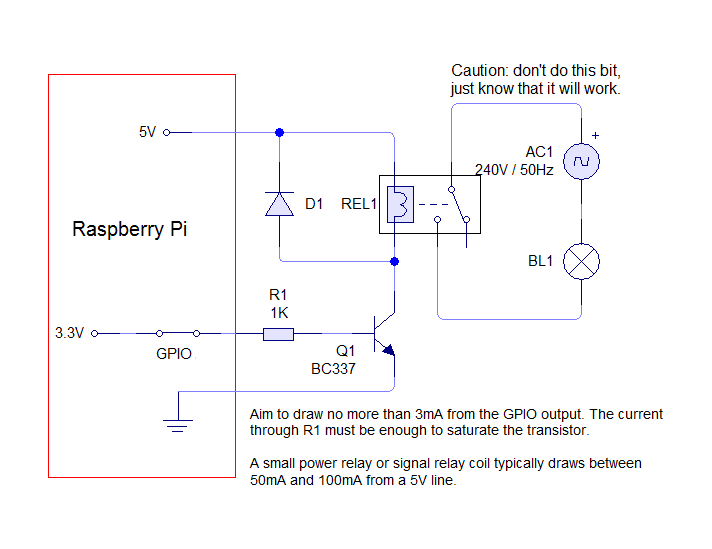

Bod jedna vyřeším podle obrázku Relay-sample v příloze, jen místo 5V použiji 12V.

K bodu 2:
Jenže pro spínání ledpásku je ten tranzistor zřejmě slabej? (nevím).
Mám ledpásek kde výrobce píše 5m/2A/12V.
já mám cca 2 metry tak že odběr cca 1A/12V
takže potřebuji upravené schema včetně hodnot součástek bodu 1 (jestli lze použít)?

K bodu 3:

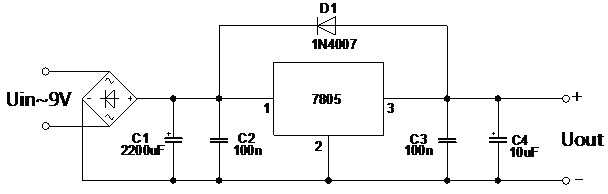

Potřebuju usměrnit 12 AC na 12V DC (10A) a 5V DC (1,5A) - potřebuji funkční schéma s hodnotami součástek (v příloze obrázek schema bych potřeboval upravit na 12V)
Děkuji

#7 Příspěvek od **Michal22** » 25 dub 2014, 14:36

1. přes relé ti půjde 33mA, takže tam klidně nech BC337, i ten 1k odpor.
2. zapojení s bodu 1. můžeš použít i pro bod 2. (nemusíš řešit odpor do báze, výběr tranistoru).
3. Trafo 100VA ti určitě nedá 127,5W, které požaduješ na výstupu (12*10+5*1,5= 127,5). Jestli těch 12V potřebuješ pro ty LED pásky, tak by asi bylo dobré je stabilizovat, ale s tím trafem to při maximálním zatížení možná ani nepůjde, navíc 10A je docela hodně (určitě to nepůjde jedním monolitickým stabilizátorem). A pro těch 5V, 1,5A si do toho zapojení, co uvádíš s 7805, dej 78S05 a máš k dispozici až 2A.

mspacil · #8 Příspěvek od **mspacil** » 25 dub 2014, 14:39

Michal22 píše:1. přes relé ti půjde 33mA, takže tam klidně nech BC337, i ten 1k odpor.
2. zapojení s bodu 1. můžeš použít i pro bod 2. (nemusíš řešit odpor do báze, výběr tranistoru).
3. Trafo 100VA ti určitě nedá 127,5W, které požaduješ na výstupu (12*10+5*1,5= 127,5). Jestli těch 12V potřebuješ pro ty LED pásky, tak by asi bylo dobré je stabilizovat, ale s tím trafem to při maximálním zatížení možná ani nepůjde, navíc 10A je docela hodně (určitě to nepůjde jedním monolitickým stabilizátorem). A pro těch 5V, 1,5A si do toho zapojení, co uvádíš s 7805, dej 78S05 a máš k dispozici až 2A.

Bod 3 nemá nic společného s předchozími body.

Děkuji

frantajetel11 · #9 Příspěvek od **frantajetel11** » 25 dub 2014, 14:46

Michal22 píše:...A pro těch 5V, 1,5A si do toho zapojení, co uvádíš s 7805, dej 78S05 a máš k dispozici až 2A.

A pořádnej chladič...

mspacil · #10 Příspěvek od **mspacil** » 25 dub 2014, 14:50

frantajetel11 píše:
Michal22 píše:...A pro těch 5V, 1,5A si do toho zapojení, co uvádíš s 7805, dej 78S05 a máš k dispozici až 2A.

A pořádnej chladič...

Tech 5V je jen pomocných, odběr tam bude do 10W.

frantajetel11 · #11 Příspěvek od **frantajetel11** » 25 dub 2014, 14:52

Tak potom nějak nechápu, proč 1,5A ...
A 5V, 10W = 2A

Tak jak teda?

mspacil · #12 Příspěvek od **mspacil** » 25 dub 2014, 14:57

frantajetel11 píše:Tak potom nějak nechápu, proč 1,5A ...

(Oprava - prředtím sem napsal blbost.)
Má to samozřejmě odběr do 10W i s rezervou při 5V.
Takže tam musím dát 78S05

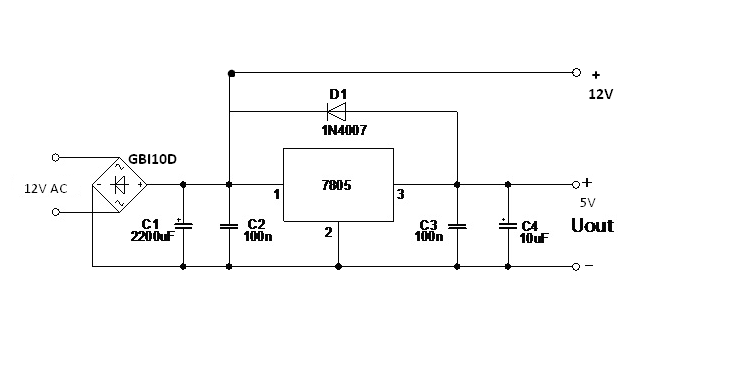

Mohl bych to použít podle schema v příloze? Nebo to tak nejde?
(Nevím jestli bude na výstupu po usměrnění 12V?)

Díky

frantajetel11 · #13 Příspěvek od **frantajetel11** » 25 dub 2014, 15:01

Nebude.
Přečti si něco o usměrňovačích.

mspacil · #14 Příspěvek od **mspacil** » 25 dub 2014, 15:01

frantajetel11 píše:Nebude.
Přečti si něco o usměrňovačích.

jj, tušil jsem to.

mspacil · #15 Příspěvek od **mspacil** » 25 dub 2014, 17:31

frantajetel11 píše:Nebude.
Přečti si něco o usměrňovačích.

Nedaří se mi nic najít.

Kolik tam tedy bude?

Díky
