Problém se spínacím obvodem řízeným PIC

Zpráva

Zezula · #1 Příspěvek od **Zezula** » 04 kvě 2014, 10:00

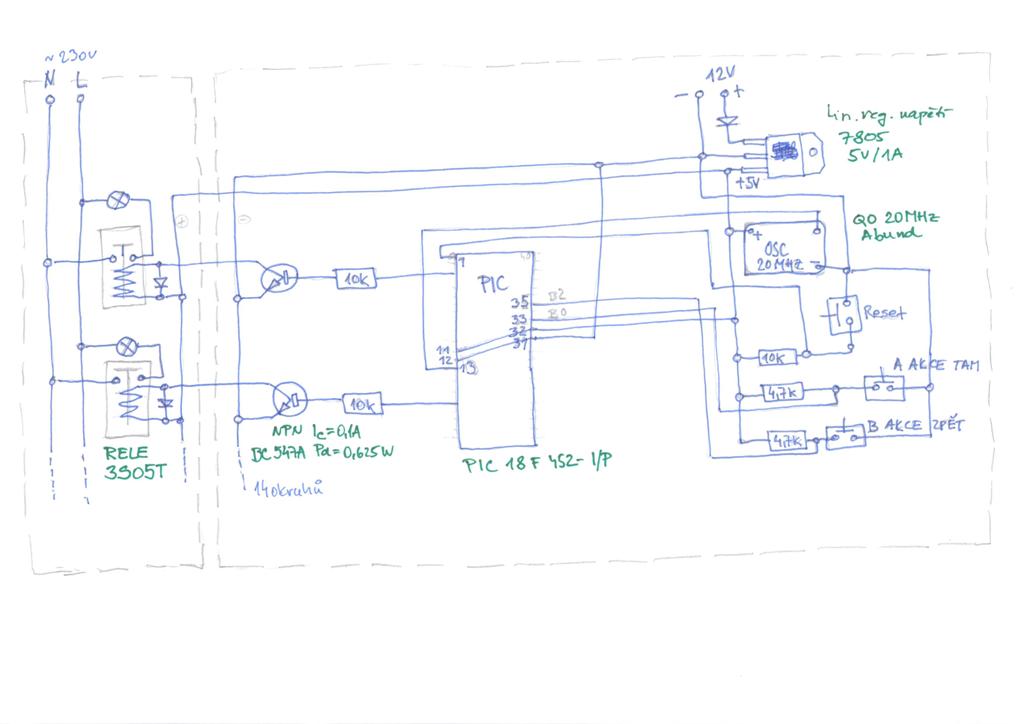

Dobrý den, prosím o radu. Vyrábím demonstrační pomůcku na funkci mozku. Elektrické impulzy v mozku jsou demonstrovány světelným řetězem ze žároviček jako na Vánoce - takový ten had. Je tam 14 okruhů, mají tu blikat tu svítit, v dopředu daném pořadí, podle programu. Sestavil jsem si obvod podle schématu na obrázku, naprogramoval PIC. Když si tento obvod na stole zapojím a místo ovládaného napětí 230V střídavých použiju 6V z baterie a místo světelných řetězů LEDky, tak všechno funguje. Sice to celé funguje, když svítí ve stejnou dobu pouze čtyři okruhy (chtěl jsem původně všechny v jednu dobu teda), ale s tím jserm se smířil a naprogramoval tak, aby to vyhovovalo (když svítí více než čtyři současně, program spadne a začne blikat naprosto nekontrolovaně). Program se dopředu posouvá tlačítkem A na schématu.
Problém nastává, když zapojím 230V. Program hned spadne, pokaždé jinak. Už si hledám vhodný strom. Je-li jaká pomoc prosím?
Dík.

#2 Příspěvek od **jezevec** » 04 kvě 2014, 10:08

No, malovat schémata teda moc neumíš, ale nevidím tam ani jeden blokovací kondík.

Zezula · #3 Příspěvek od **Zezula** » 04 kvě 2014, 10:14

Neumím, no, jsem strojař. Kam přijde kondenzátor a jakých parametrů? A jakou má funkci? Polyká nějaké indukované špičky?

#4 Příspěvek od **jezevec** » 04 kvě 2014, 10:22

Keramické kondenzátory cca 100nF na napájecí pin PIC proti zemi co nejblíž vývodům pouzdra a taky IN a OUT stabilizátoru 7805. Za diodu proti přepólování dej ještě elyt tak 220uF. Doufám, že to nemáš na nepájivém kontaktním poli nebo bastldesce systém "vrabčí hnízdo".

Zezula · #5 Příspěvek od **Zezula** » 04 kvě 2014, 10:47

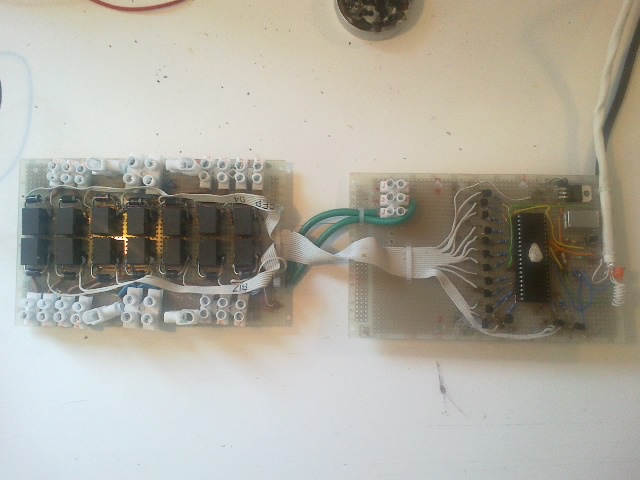

Na desce, ale ne hnízdo :-)

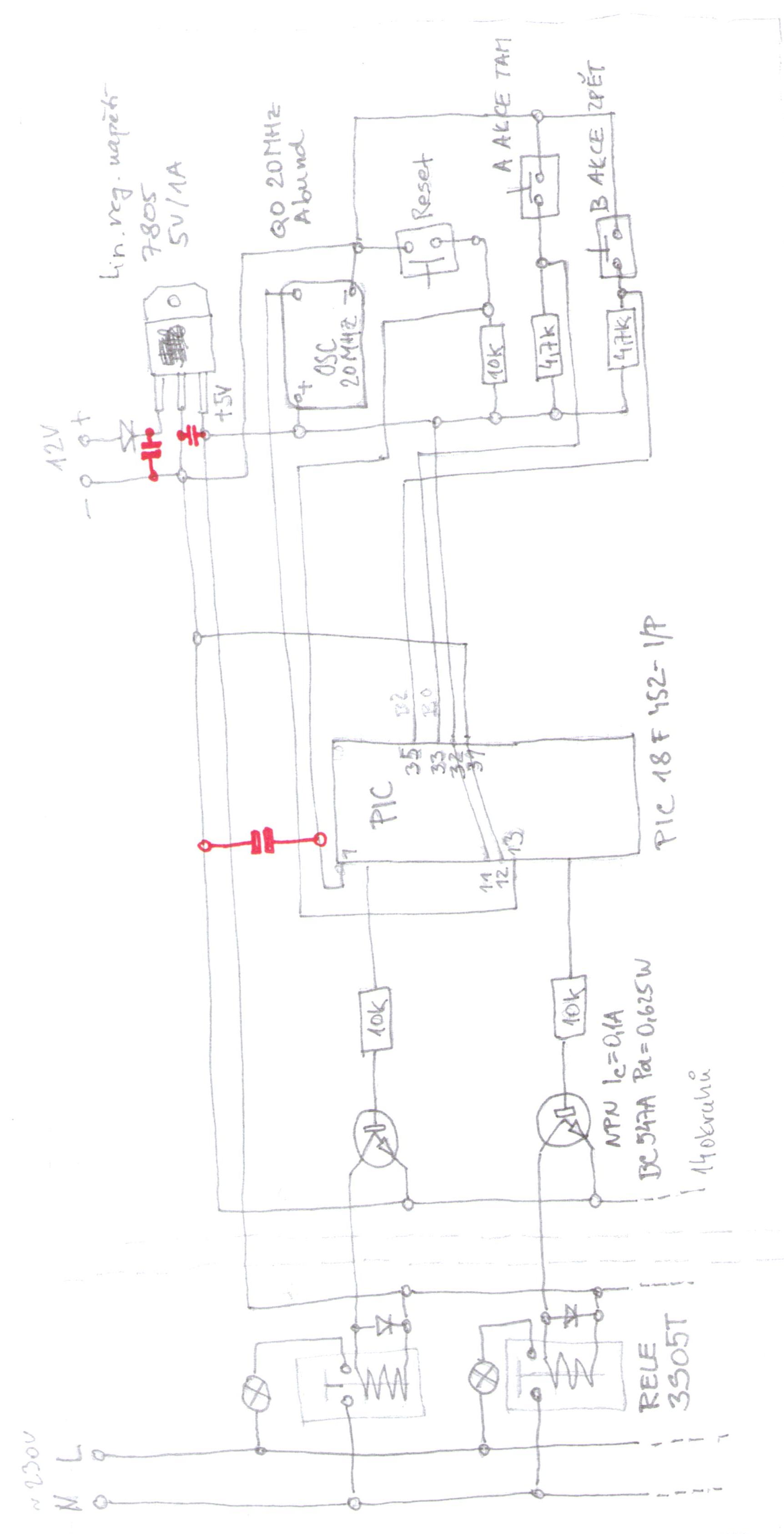

A posílám schéma s kondenzátory. Takto?

#6 Příspěvek od **jezevec** » 04 kvě 2014, 12:16

Jo, na IN 7805 dej ještě ten elyt. Síťový přívod co nejdále od PIC.

Zezula · #7 Příspěvek od **Zezula** » 04 kvě 2014, 12:26

IN na 7805 - rozumím správně přívod? Z těch 12V? Tak jak tam je už ten jeden keramický, tak ještě elyt? Paralelně?
Síťový přívod je na druhé desce, tak snad to bude dobrý.
Tak dík, zítra jdu pro kondenzátory.

#8 Příspěvek od **jezevec** » 04 kvě 2014, 12:36

Zezula píše:IN na 7805 - rozumím správně přívod? Z těch 12V? Tak jak tam je už ten jeden keramický, tak ještě elyt? Paralelně?
...

Ano.

Zezula · #9 Příspěvek od **Zezula** » 04 kvě 2014, 12:49

Tak děkuju, vyzkouším. Hezký zbytek víkendu.

Chenzee · #10 Příspěvek od **Chenzee** » 04 kvě 2014, 19:00

Tak nějak si říkám, jestli toho ten stabilizátor nemá trochu plné zuby když by měl spínat všechny relé najednou. Když to vypočítám čistě odporově tak to vychází přes půl ampéry. Proto to asi protestuje s více okruhy najednou. Osobně bych relé dal 12V, připojil je před stabilizátor a nebo bych program upravil, aby se relé nespínaly najednou ale po skupinách s odstupem
cca 20ms.

misocko · #11 Příspěvek od **misocko** » 04 kvě 2014, 19:41

asi by som dal dva stabilizatory , jeden pre PIC , druhy pre tie relatka, aby zopnutie rele neresetovalo ten PIC, a samozrejme to co uz bolo napisane - blokovacie kondy

Atlan · #12 Příspěvek od **Atlan** » 04 kvě 2014, 19:58

Ktym tlacitkam akc,e a zpet, Daj paralelne kondik 47-100n

Zezula · #13 Příspěvek od **Zezula** » 06 kvě 2014, 19:04

Chlapi ne. Nejede. Dal jsem tam všechno, co píšete. Přidal jsem druhý stabilizátor na napájení relé. Blokovací kondíky na IN/OUT na oba stabilizátory i na tlačítka A i B. Elyty 220uF. Nejede. Ani na program, kdy má spínat jeden okruh po druhém, vždy na pokyn tlačítka A. Jo, jednou mi to projelo celé v pořádku, ale podruhé už ne a i ten nejjednodušší program se kouše. Před i za stiskem tlačítka je 200 ms prodlevy. Napadá vás nějaké úplně jiné řešení? Přes triaky, jak radil kolega jeden? Nemá ale schéma.

Zezula · #14 Příspěvek od **Zezula** » 06 kvě 2014, 19:12

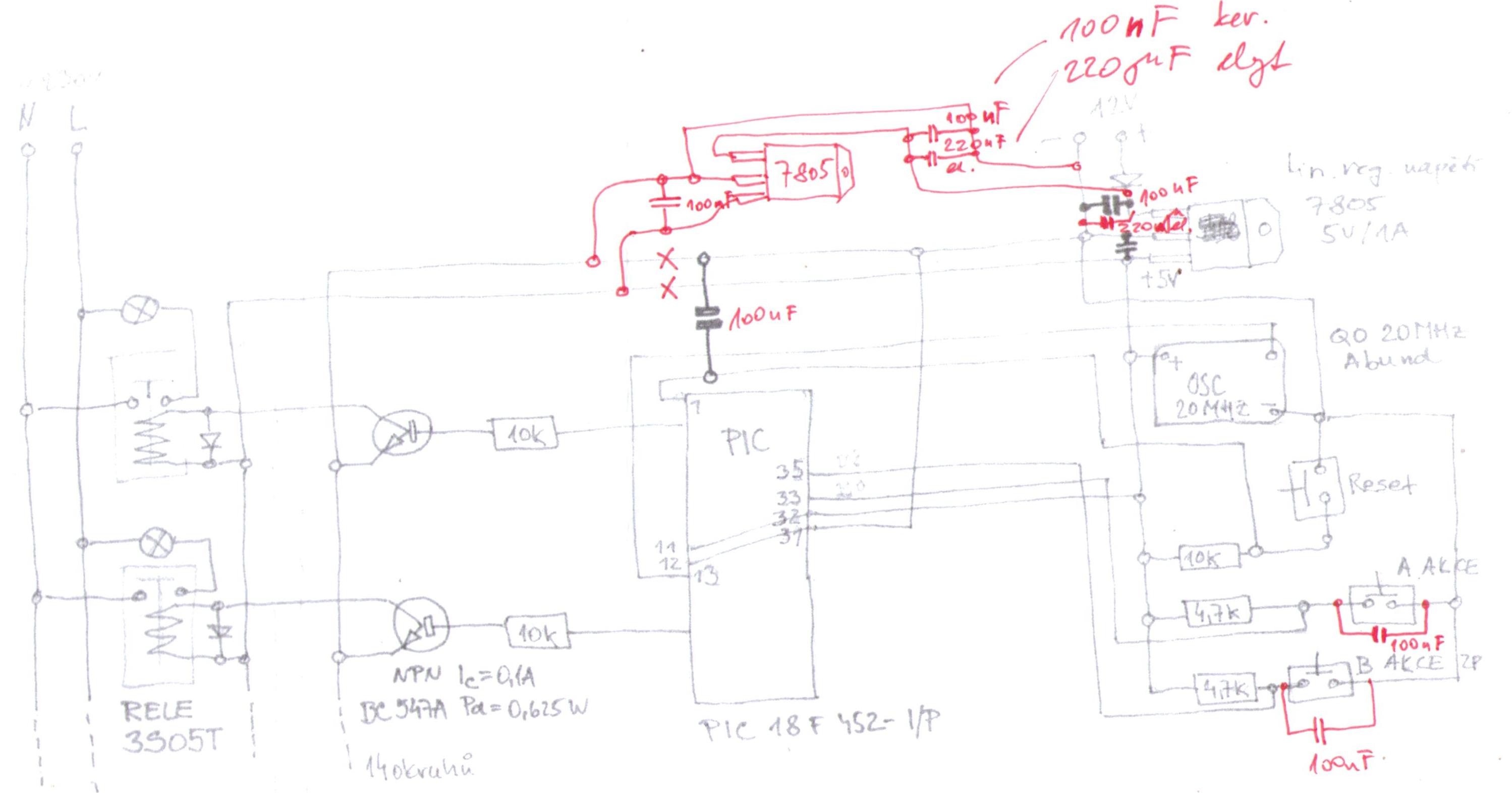

Takto:

#15 Příspěvek od **forbidden** » 06 kvě 2014, 20:46

Ideální by bylo optočlenem spínat triak. Nebo SSR. Není těch 12 V moc měkkých?
